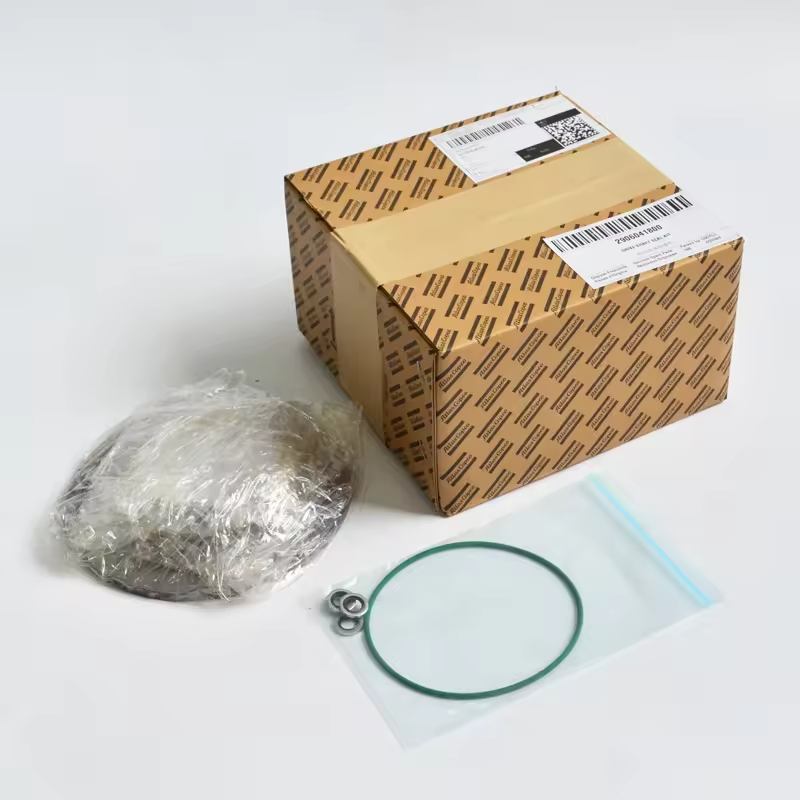

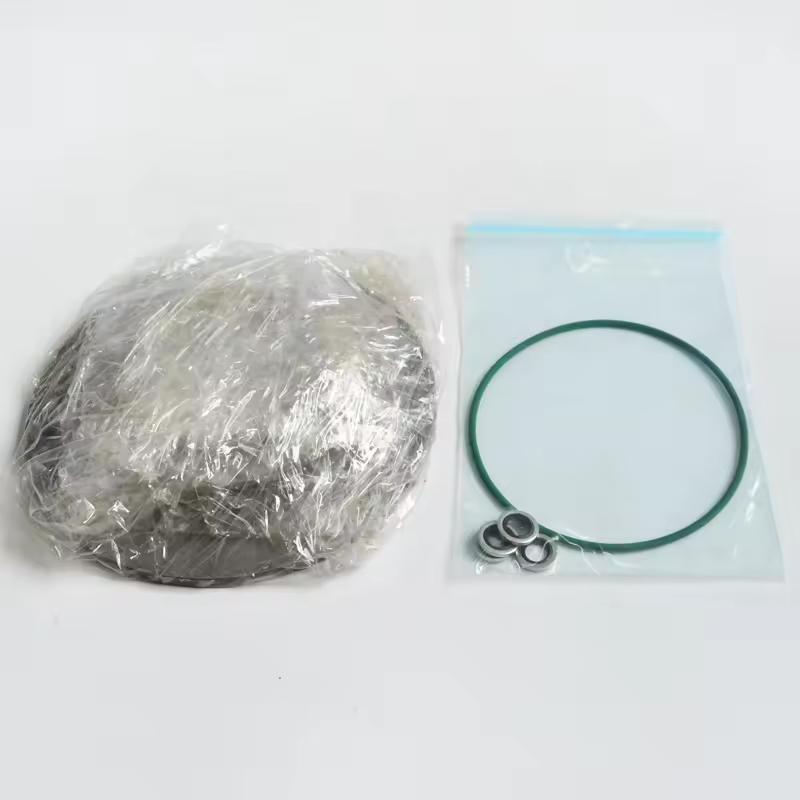

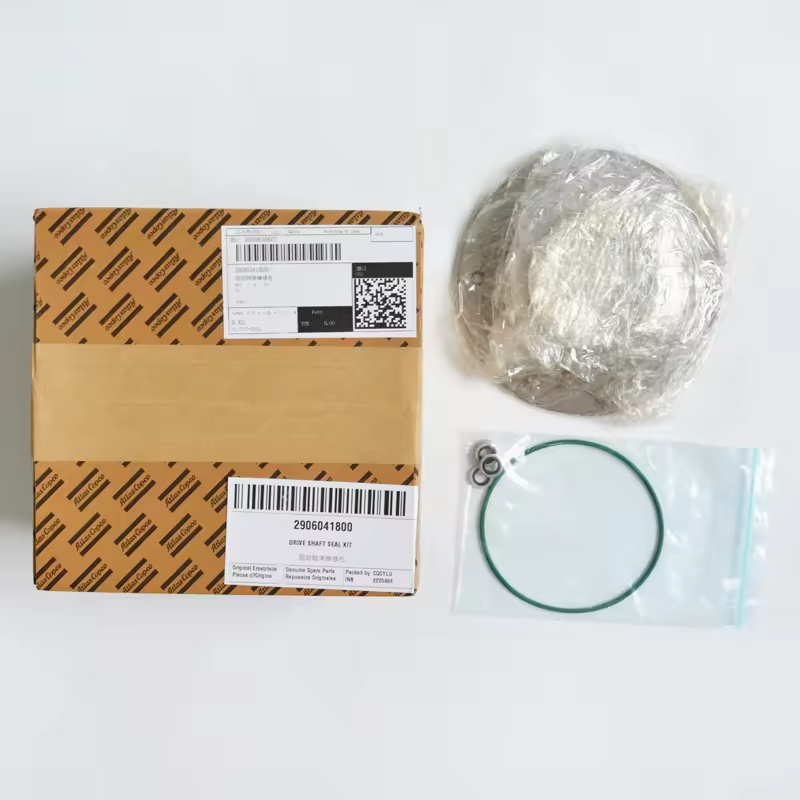

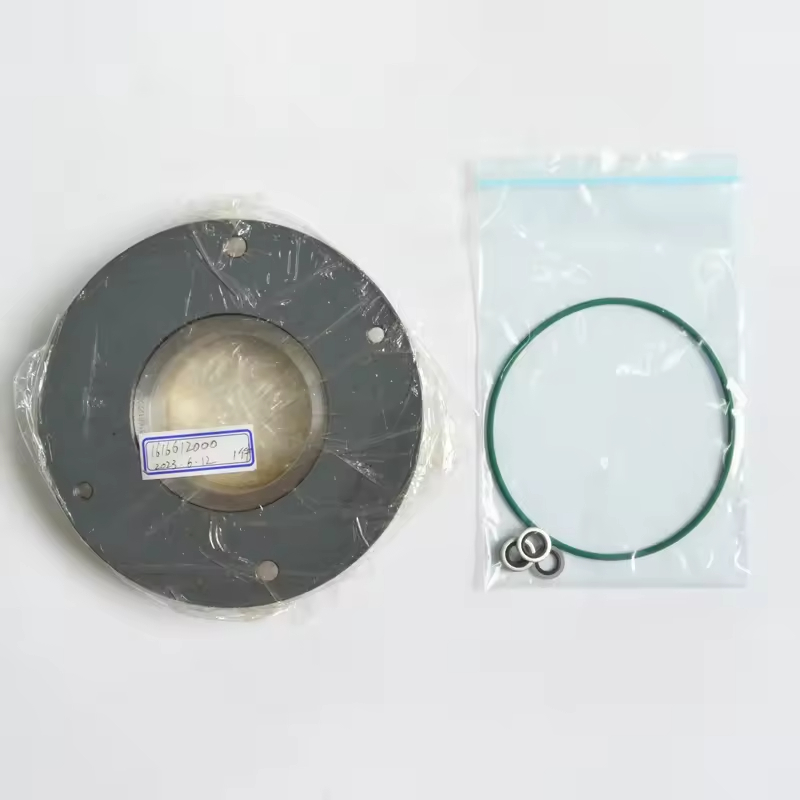

A sebességváltó tengelytömítés -készlet alapvető alkotóelemei az Atlas Copco légkompresszorokhoz
A modelltől függően ez általában magában foglalja:

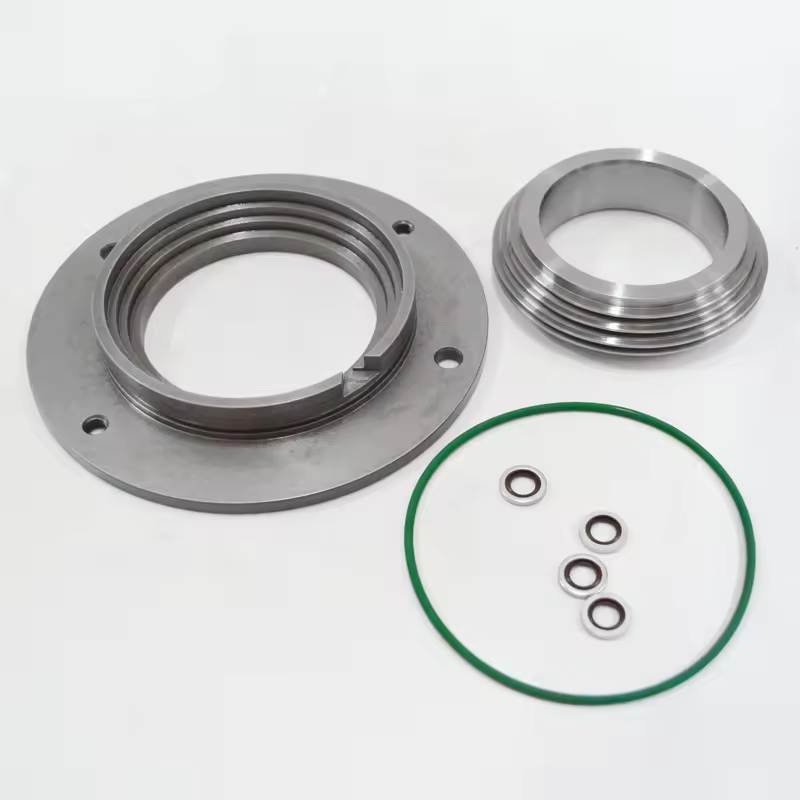

Fő olajtömítés (keretes gumiolaj-tömítés vagy polietrafluor-etilén olajtömítés, olajálló, hőmérséklet-rezisztens)
A portömítés (megakadályozza a külső szennyeződések belépését)
A mágneses persely (egyes modellek fel vannak szerelve, csökkentve a közvetlen kopást a tengely és a tömítés között)
O-gyűrű vagy tömítés tömítés (kiegészítő tömítés, a ház telepítési felületéhez alkalmas)
Telepítő eszközök (néhány eredeti készlet speciális szétszerelési és összeszerelő hüvelyeket tartalmaz)
Alkalmazási jellemzők és műszaki követelmények
Anyagkompatibilitás:
Olaj-kaszált modellek (például GA sorozat): Az olajtömítések többnyire nitrilgumi (NBR) vagy Fluorubber (FKM) használnak, amelyek képesek ellenállni az ásványolajnak és a 100-120 ℃ munkamérőhőmérsékleten
Olajmentes modellek (például a ZR sorozat): Használjon élelmiszer-minőségű EPDM vagy PTFE anyagokat a sűrített levegő szennyezésének elkerülése érdekében
A nagy egységek (például a GA90 vagy annál magasabbak) kombinált tömítőszerkezetet használhatnak a nagy nyomás és a nagy forgási sebességű forgatókönyvek kiegyensúlyozására
Teljesítményparaméterek:
Használható tengely átmérője: A sebességváltó tengelyének specifikációjától függően a közös tartomány φ25-60 mm
Munkanyomás: Általában ellenáll a 0-16 bar (standard modellek) vagy a magasabb nyomás (nagynyomású modellek)
A sebesség adaptációja: megfelel a dinamikus tömítési követelményeknek a kompresszor névleges forgási sebessége mellett (általában 1500-3000rpm)
Csere- és karbantartási pontok
Modell illesztés:
Szigorúan kiválasztani kell a légkompresszor modellt (például a GA11, GA37, GX7 stb.) És a sebességváltó tengelyének specifikációját. A különböző sorozatok tömítési dimenziói nagymértékben eltérőek
Javasoljuk, hogy a gép sorozatszámára hivatkozzon az eredeti gyári cikkszám lekérdezésére, hogy megbizonyosodjon arról, hogy az olajtömítés ajakszerkezete és a telepítési mélység egyezik -e
Telepítési óvintézkedések:
A csere előtt ürítse ki a kenőolajat, tisztítsa meg a tengely felületét és a beszerelési ülést, távolítsa el a kopásjeleket vagy a burrákat
Telepítéskor használjon speciális szerszámokat a megnyomásához, kerülje az olajtömítés ajkának deformációját (szigorúan tiltja a kopogtatást)
Az ajkát kis mennyiségű tiszta kenőolajjal (olajmodellekkel) vagy speciális kenőzsírral (olajmentes modellek) kell bevonni
