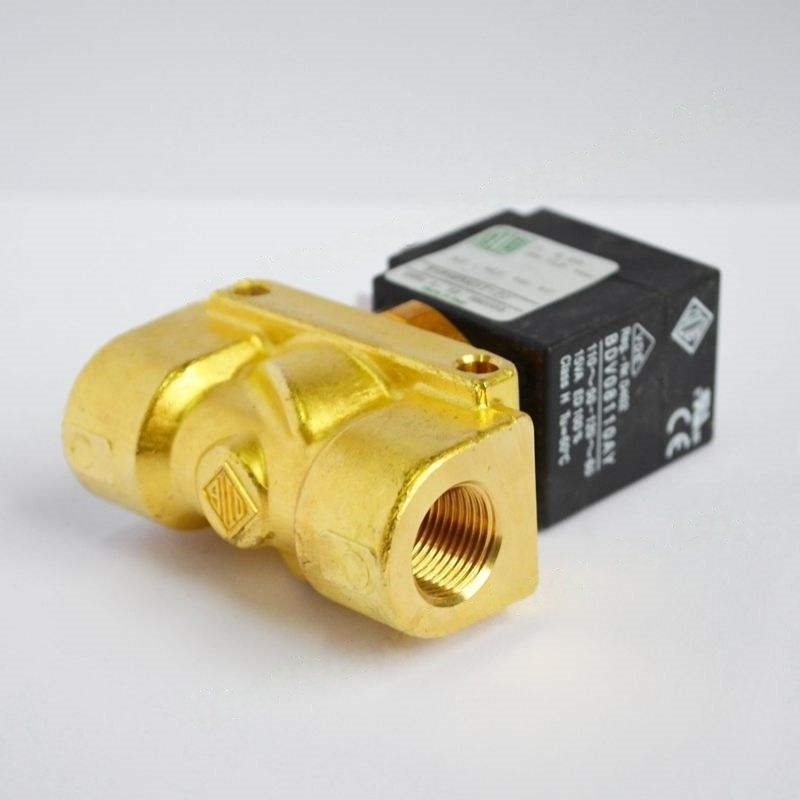

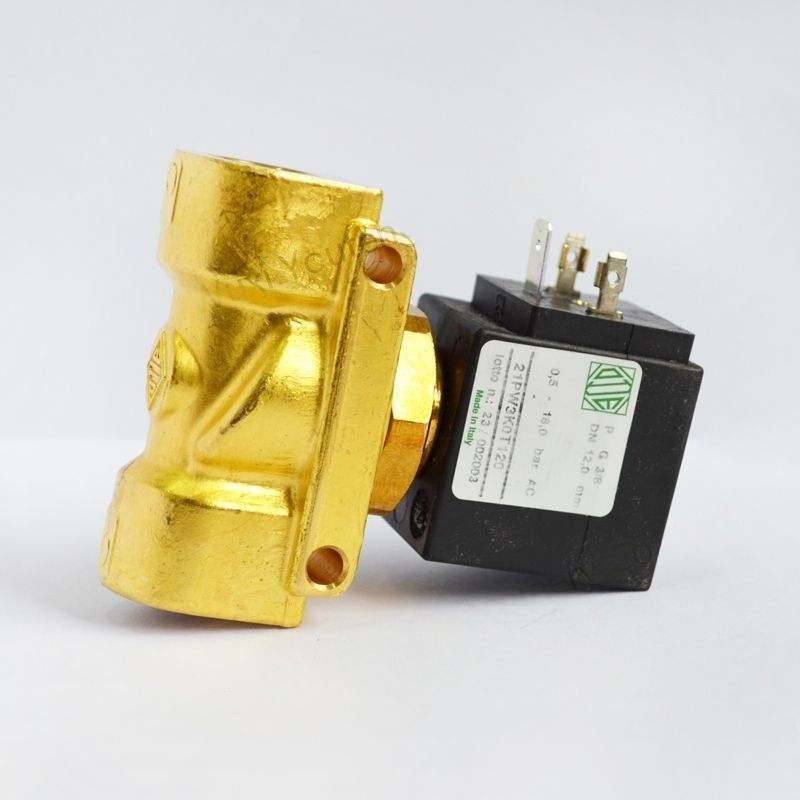

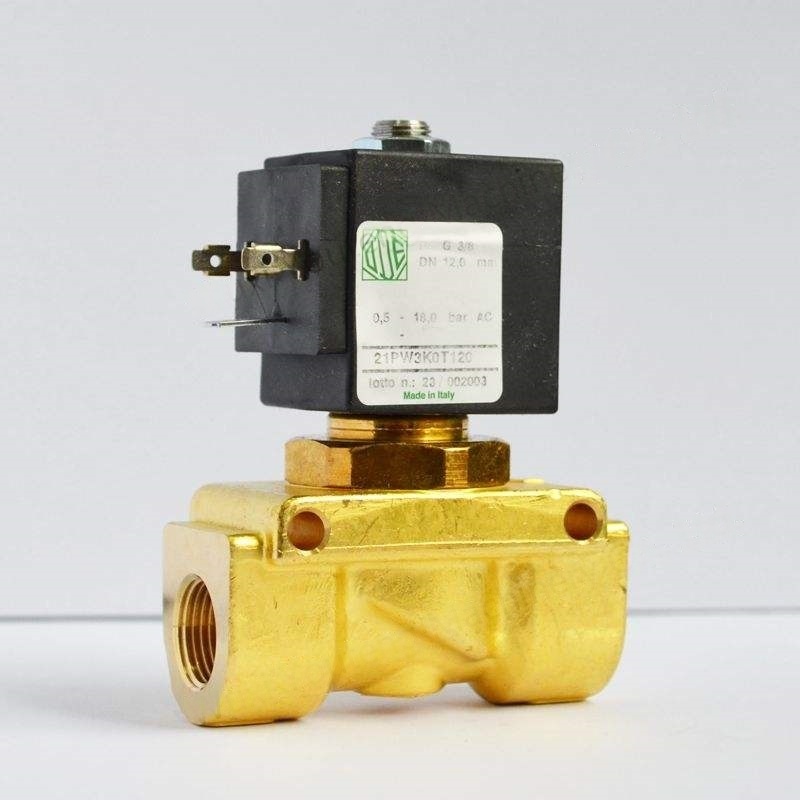

Atlas Copco Inverter mágnesszelep GA37VSD Metal Model 1089058009 ipari kompresszorokhoz

Fő funkciók és célok

Dinamikus nyomásszabályozás

A változó frekvenciájú légkompresszor valós időben beállítja a motor sebességét a gáz-fogyasztó végén lévő igény szerint, míg a változófrekvenciás mágnesszelep szinkronban reagál a vezérlő rendszer jeleire. A beviteli térfogat (például a szívószelep nyitási fokának szabályozásának) és a visszatérő olajmennyiség szabályozásával a rendszer nyomását a beállított tartományban mindig tartják, elkerülve a terhelési variációk által okozott nyomásingadozásokat.

Belépés / kirakodás kapcsoló

Amikor a gázigény megváltozik, a mágnesszelep utasításokat kap a változó frekvenciavezérlőtől, és gyorsan váltja a szelep állapotát:

Betöltéskor a beszívócsatorna kinyitva van, hogy a levegő belépjen a kompressziós kamrába;

A kirakodáskor a szívó- vagy szellőztetési csatorna zárva van, csökkentve a felesleges energiafogyasztást.

Az olaj-gáz elválasztásának kiegészítő vezérlése

A csavar típusú változó frekvenciájú légkompresszorokban néhány mágnesszelepet használnak az olaj-gáz elválasztó visszatérőolaj-áramlásának szabályozására annak biztosítása érdekében, hogy a kenőolaj-keringés megegyezzen a kompressziós eljárással, javítva az olaj-gáz elválasztás hatékonyságát.

Biztonsági kapcsolat

A nyomásérzékelőkkel, a hőmérséklet -érzékelőkkel stb. Összekapcsolva, amikor a rendszerben rendellenes állapotok, például túlnyomás vagy túlfeszültség fordulnak elő, a mágnesszelep gyorsan reagálhat, ha levágja a szívószelepet, vagy kinyitja a domborzati szelepet a berendezések biztonságának védelme érdekében.

Felépítés és jellemzők

Gyors válasz: A magas frekvenciájú elektromágneses meghajtó felhasználásával a szelepkapcsolási idő rövid (általában ezredmásodott tartományban), amely képes teljesíteni a változó frekvenciarendszer gyors sebességszabályozási követelményeit.

A közegekkel szembeni ellenálló: A szeleptestanyag többnyire réz vagy rozsdamentes acél, és a tömítő alkatrészek olajálló és magas hőmérsékletű gumi (például nitrilgumi, fluorubber) használnak, amelyek képesek az olaj-gáz keverék munkakörnyezetéhez igazodni a levegő kompresszorban.

Alkalmazkodóképesség: A feszültség specifikációi többnyire DC24V (kompatibilis a változó frekvenciavezérlővel), az interfész méretét a légkompresszor modell szerint tervezték, hogy biztosítsák a csővezeték -rendszerrel való lezárt kapcsolatot.

Alacsony energiafogyasztási kialakítás: Néhány energiatakarékos tekercset alkalmaznak az energiafogyasztás csökkentése érdekében a hosszú távú bekapcsolás során, összhangban a változó frekvencia rendszer energiatakarékos koncepciójával.

Gyakori hibák és karbantartás

Elakadt vagy hibásan működő

Okok: A sűrített levegőben lévő olaj és szennyeződések ragaszkodnak a szelepmaghoz vagy a szelep üléshez, ami miatt a szelep nem nyílik meg vagy normálisan bezáródik; Tekercs öregedése vagy laza vezetékek.

Kezelés: szétszerelje és tisztítsa meg a szelepmagot és a szelep ülését, távolítsa el a szennyeződéseket; Ellenőrizze a tekercs ellenállási értékét (általában a névleges tartományon belül kell lennie), javítsa meg a vezetékeket vagy cserélje ki a tekercset.

Szivárgás

Okok: A tömítő alkatrészek elhasználódnak vagy életkoruk, vagy a szelepmag és a szelep ülés tömítőfelületei megkarcolódnak.

Kezelés: Cserélje ki az olajálló tömítőelemeket, őrölje és javítsa meg a tömítő felületet (súlyos esetekben cserélje ki a szeleptestet).

Válasz késleltetés

Okok: Instabil tápegység feszültsége vagy fáradtsága a szeleptestben.

Kezelés: Ellenőrizze az áramellátási vonalat, hogy a feszültség megfelel -e a követelményeknek; Cserélje ki az idős rugót.
