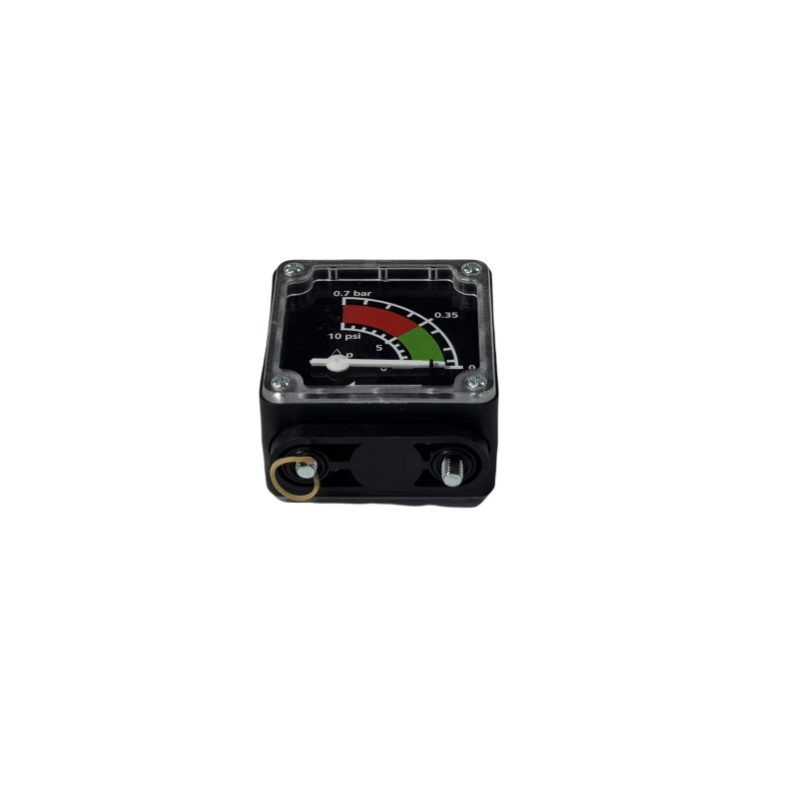

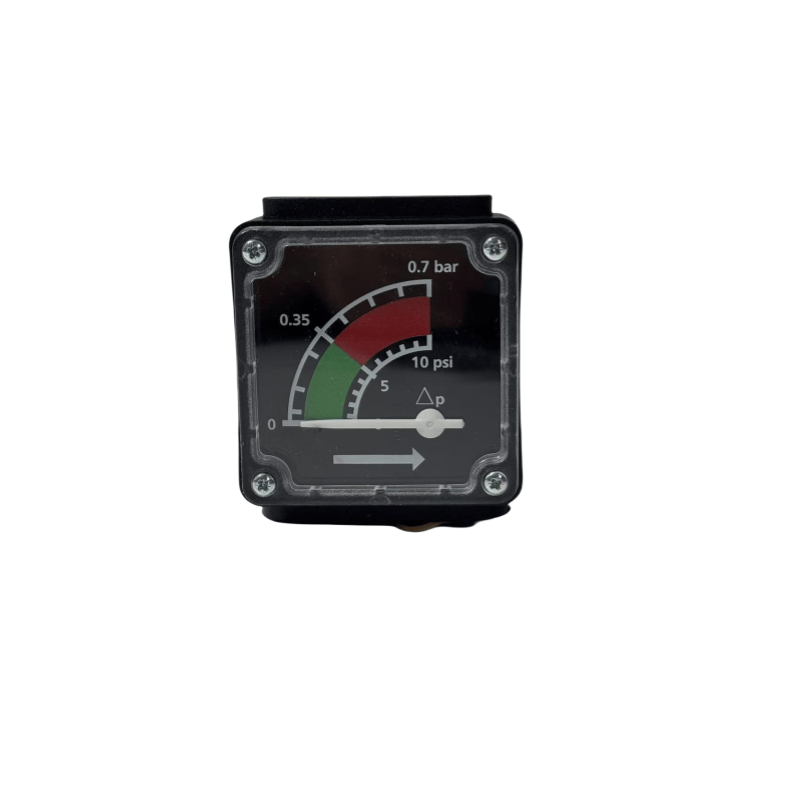

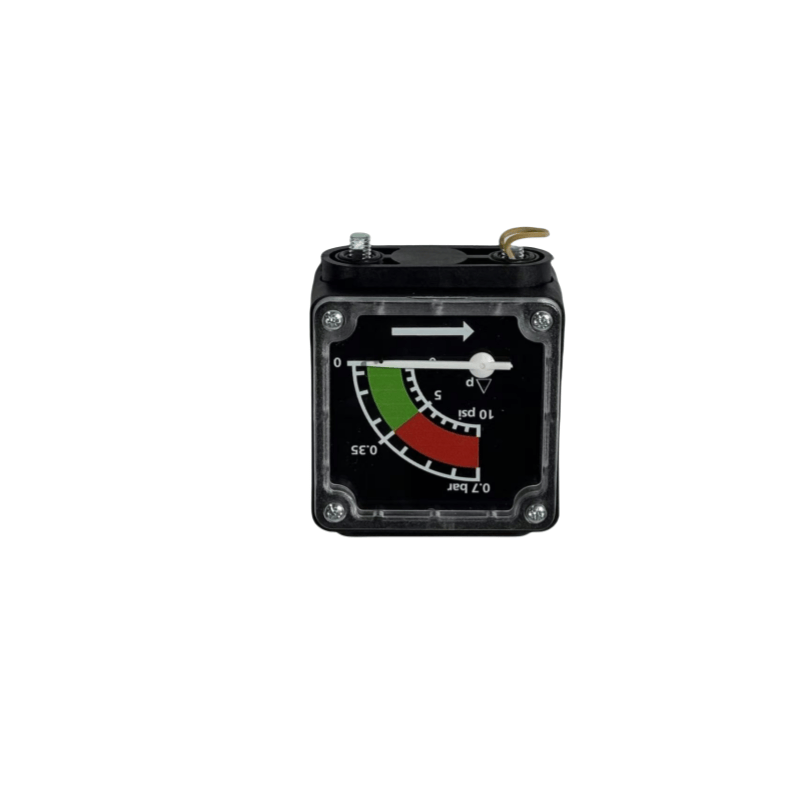

I. Az Atlas Copco légkompresszor nyomásmérők alapszerkezete és működési elve
A légkompresszor nyomásmérő fő alkotóelemei közé tartozik az elasztikus elem (érzékelési nyomáshoz), az átviteli mechanizmust (a deformáció erősítéséhez) és az indikációs eszközt (a leolvasások megjelenítéséhez):
Elasztikus elem: A leggyakoribb típus a rugócső (egy üreges fémcső, amely C alakba van hajlítva). Amikor a sűrített levegőt a csőbe vezetik, a rugócső a belső nyomás miatt rugalmas deformáción megy keresztül, amelyet egy összekötő rúdon keresztül továbbítanak az átviteli mechanizmushoz.
Átviteli mechanizmus: fogaskerekekből, karokból stb. Összeállva, felerősíti a rugalmas elem apró deformációját, és a mutatót forgatni hajtja.
Jelző eszköz: A tárcsázási skála és a mutató együtt működik a nyomásérték közvetlen megjelenítéséhez (a közönséges egységek MPA, Bar vagy PSI).
Ii. Az Atlas COPCO légkompresszor nyomásmérők általános típusai és alkalmazási forgatókönyvei
A mérési elv és a szerkezet alapján a légkompresszorok általában a következő típusú nyomásmérőket használják:
Rendes mutató típusú nyomásmérő
Jellemzők: Egyszerű szerkezet, olcsó, intuitív leolvasás, a legtöbb légkompresszor rendszerhez (például légtáblák, fő csővezeték nyomásfigyelés).
Pontossági fokozat: Általában 1,6 fokozat (megengedett hiba ± 1,6%), megfelelnek az általános ipari követelményeknek; A pontos alkalmazásokhoz 1,0 fokozatot lehet kiválasztani.
Szeizmikus nyomásmérő
Szerkezet: Az esetet glicerin vagy szilikonolajjal töltik meg, hogy pufferolják a rezgés hatását a mutatóra, és megakadályozzák a mutató dzsitterét és a belső alkatrész kopását.
Alkalmazási forgatókönyvek: mobil légkompresszorok, dugattyú típusú légkompresszorok (jelentős rezgéssel) vagy gyakori nyomásingadozással rendelkező rendszerek. Elektromos érintkezési nyomásmérő
Funkció: A nyomás jelzése mellett elektromos jelet adhat ki, ha a nyomás meghaladja az előre beállított határértéket (felső és alsó határértékeket), és 联动 vezérli a légkompresszor indítását és leállítását, vagy riasztást vált ki (például a gép megállítása a védelem érdekében, amikor a nyomás meghaladja a felső határot).
Alkalmazás: A légkompresszor rendszerek automatikus vezérlése ason az automatikus nyomásszabályozás elérése.
Digitális nyomásmérő
Jellemzők ： Az elektronikus érzékelő általi mért nyomás - Digitális formában jelenik meg az LCD -n.
Alkalmazható ： Intelligens légkompresszor rendszerek vagy olyan helyzetek, amelyek pontos nyomásszabályozást igényelnek (például laboratóriumok, precíziós gyártás).
Iii. Alapvető paraméterek és kiválasztási tippek az Atlas Copco légkompresszor nyomásmérési tartományához
Lefedeni kell a légkompresszor tényleges működési nyomását (általában 0 ~ 1,6 mPa, 0 ~ 2,5 mPa), és a tartomány kiválasztásakor kövesse azt az alapelvet, hogy "a munkamomásnak a tartomány 1/3 és 2/3-i között kell lennie" (például ha a munkaerő-tartományt a hosszú távú, a távolsági művelet elkerülhető. pontossági szint
A szokásos munkakörülményekhez az 1,6 fokozat elegendő; A méréshez vagy a pontos kontrollhoz 0,4 vagy 0,25 fokozatot (még kisebb hibákkal) szükséges. Interfész specifikáció
A menetes interfészek általában M14 × 1,5, G1/4, NPT1/4 stb. A telepítés az adapter átalakításával végezhető el.
Környezeti alkalmazkodóképesség
Hőmérséklet: -40 ~ 70 ℃ (standard típus), magas hőmérsékletű környezetekhez válassza ki a magas hőmérsékletű rezisztens modelleket (például a szilikonokkal töltött ütésálló mérőeszközök).
Média kompatibilitása: Ha a sűrített levegő olaj ködöt tartalmaz, akkor ügyeljen arra, hogy a mérő belső alkotóelemei olajállóak legyenek; Az olaj nélküli légkompresszorokhoz válassza a rozsdamentes acél anyagot (a korrózióállóság érdekében).
Telepítés és használja az Atlas COPCO légkompresszor nyomásmérőinek telepítési helyét
Ezt könnyen megfigyelhető és rezgésmentes helyzetbe kell felszerelni (például a légtáblára, a légkompresszor kimeneti csővezetékének tetejére), elkerülve a közvetlen napfényt vagy a hőforrásokhoz közel (a hőmérséklet megakadályozása érdekében).
Vízszintes vagy függőleges telepítés (a tárcsán jelzett irány szerint), a 30 ° -kal nem haladható dőlési szöggel, különben olvasási hibákat okoz.
Telepítési követelmények
Szereljen be egy puffercsövet (például egy tekercscsövet vagy egy stop szelepet): A nyomás pulzációjának a mérőmagra gyakorolt hatása és az élettartam meghosszabbítása érdekében.
Kimaszító gáz a kezdeti felhasználás előtt: A szelep kinyitásakor lassan működjön a kondenzátum víz vagy szennyeződések kiürítéséhez a csővezetékben, hogy megakadályozzák a belső alkatrészek károsodását.
Rendszeres kalibrálás
A mérési követelmények szerint évente legalább egyszer kalibráljon (összehasonlítva egy standard nyomásmérővel), ha az eltérés túlzott, akkor azt meg kell javítani vagy ki kell cserélni, hogy a pontos leolvasások biztosítása érdekében (különösen a biztonsággal kapcsolatos tárolótartályok nyomásmérőjéhez).
