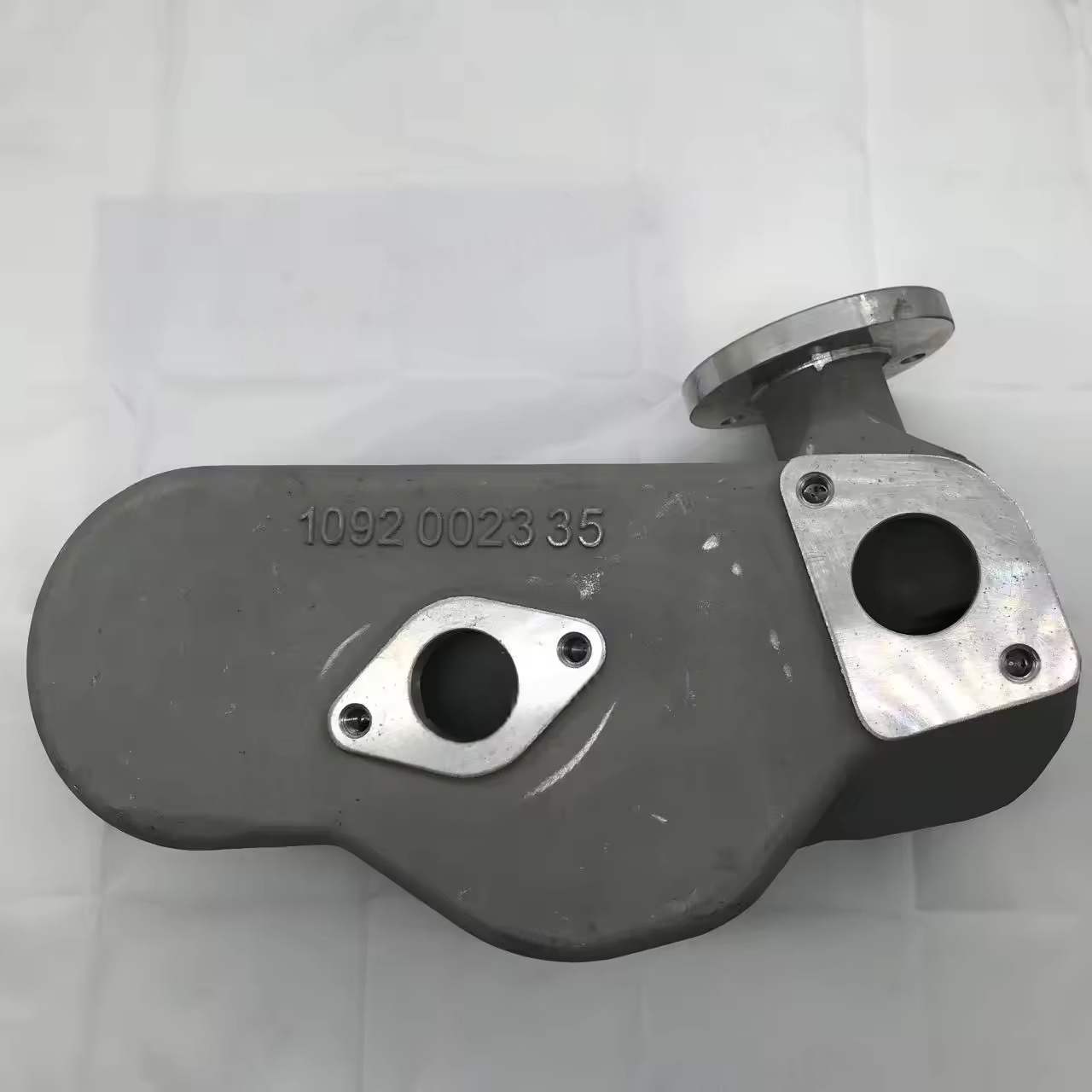

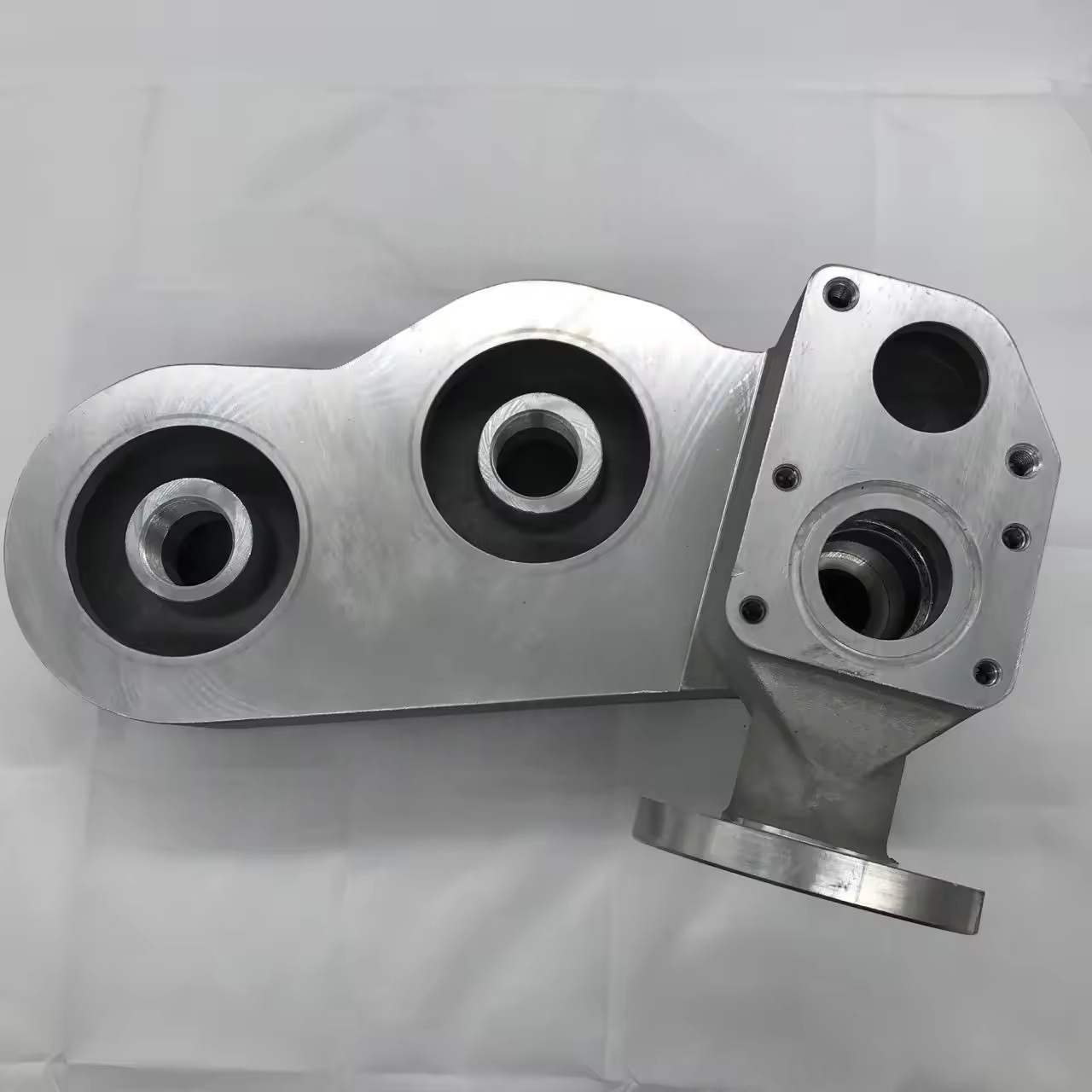

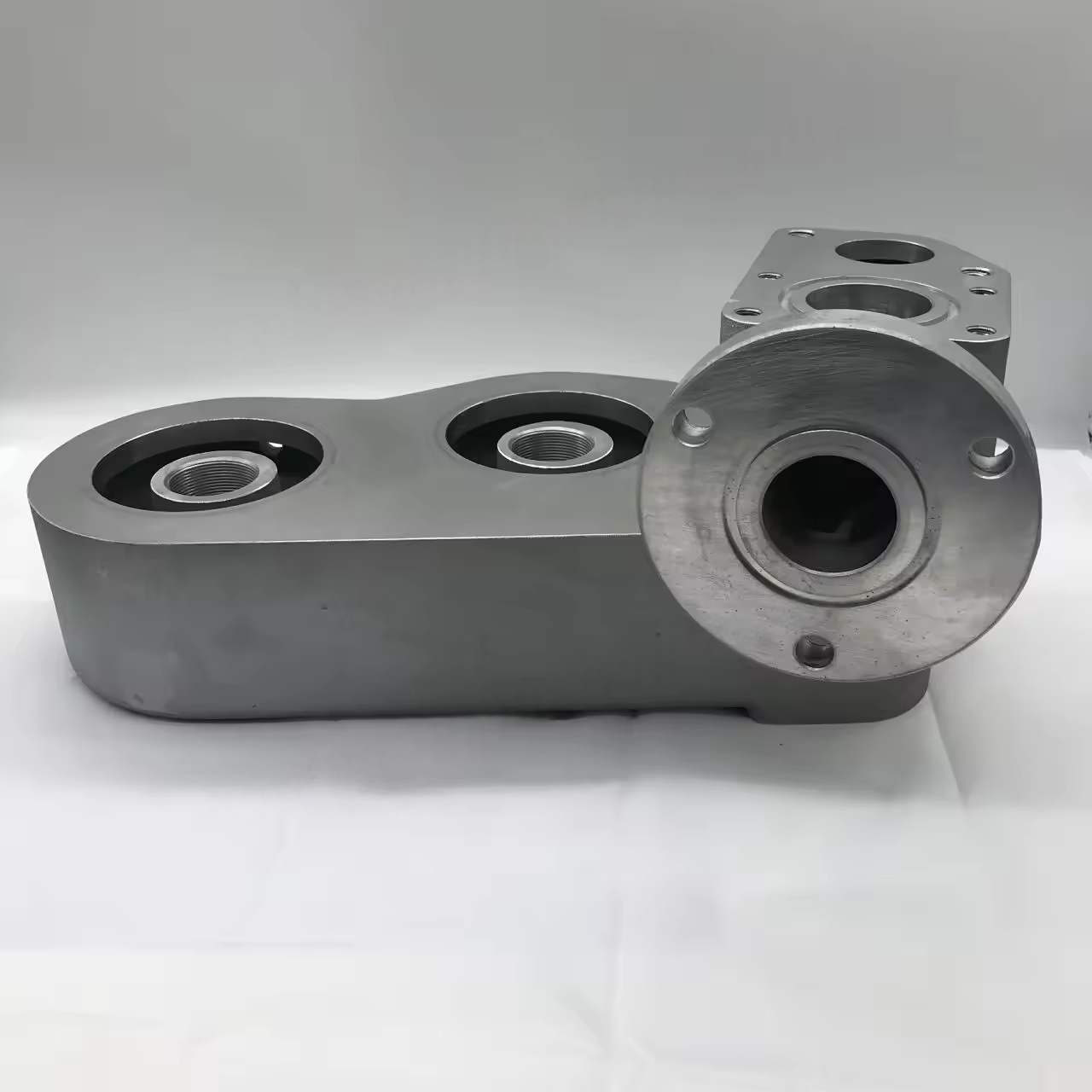

1092002335 Atlas Copco légkompresszor olajszűrő ház eredeti

I. Az Atlas Copco légkompresszor olajszűrő házának fő funkciói

Szerkezeti tartó: Javítva a szűrőelemet és lezárt szűrő kamrát képeztek annak biztosítása érdekében, hogy a kenőolaj csak a szűrőelemen keresztül szűrhető legyen.

Nyomáscsapágy: Ellenőrizheti a kenőolaj -keringési rendszer működési nyomását (általában 0,4 - 1,0 MPa), megakadályozva a héj repedését a túl magas olajnyomás miatt.

Olajáramlás útmutatása: A belső áramlási csatorna kialakításán keresztül az olajat egyenletesen írja be a szűrőelembe, elkerülve a rövidzárlatokat vagy az egyenetlen áramlást, és biztosítva a szűrési hatékonyságot.

Tömítésvédelem: A végső burkolattal vagy az alkatrészek csatlakoztatásával kombinálva a tömítés kialakításához, megakadályozva, hogy a szűrés nélküli olaj szivárogjon vagy szűrt olaj ismét szennyeződjön.

Ii. Atlas COPCO légkompresszor olajszűrő házának anyagai és gyártása

Általános anyagok

Leginkább az öntöttvas (például a HT200) vagy az alumíniumötvözet használata: az öntöttvas nagy szilárdságú és olcsó, nagynyomású körülmények között alkalmas; Az alumíniumötvözet könnyű és jó hőeloszlású, főleg kis és közepes méretű kompresszorokban.

Egyes csúcskategóriás modellek mérnöki műanyagokat (megerősített nylont) használnak: erős korrózióállóság, de csak az alacsony nyomású rendszerekre (≤ 0,6 MPa). Gyártási folyamat

Öntöttvas ház: homoköntéssel vagy precízöntéssel készítik, és a belső falat megmunkálják a tömítő felület pontosságának biztosítása érdekében.

Alumíniumötvözet házak: Leginkább a casting képződik, és a felületet eloxálással kezelik, hogy fokozza a korrózióállóságot.

A kulcsfontosságú alkatrészeket (például a tömítőfelületet és a menetes interfészeket) pontosan meg kell hajtani, hogy biztosítsák az illesztési toleranciát (általában IT7-IT9 fokozat).

Iii. Az Atlas Copco légkompresszor olajszűrő házszerkezetének kialakításának kulcsfontosságú pontjai

Bemeneti és kimeneti felületek

Általában menetes csatlakozások (például G1/2, G3/4) vagy karimacsatlakozások, és az interfész irányát az egység csővezeték-elrendezése szerint tervezzük (radiális vagy tengelyirányú), és az interferencia-illesztés vagy az O-gyűrűs horony biztosítja a tömítést.

Szűrőelem telepítési szerkezete

Belső helymeghatározó csapokat vagy pillanatnyi rögzítőelemeket használnak a szűrőelem pontos telepítésének és a ház tömítő felületéhez való igazításának biztosítására.

Egyes minták között szerepelnek rugók vagy tartó burkolatok a szűrőelem tömörítéséhez, hogy megakadályozzák az olajnyomás -sokk alatt történő meglazulást.

Integrált bypass szelep

A legtöbb házat bypass szelep beszerelési lyukakhoz tartják, és egy rugó típusú bypass szelep (nyitási nyomás 0,3-0,5 MPa) belsőleg telepítve van, és egy nyomáskülönbség-érzékelő csatornát képeznek a szűrőelem bemeneti és kimeneti nyílásával.

Erőtervezés

A ház falvastagságát a működési nyomás (általában 3-8 mm) alapján számítják ki, és a sarkokban lekerekített sarkokat használnak a feszültségkoncentráció elkerülése érdekében.

A nagynyomású modelleknek hidraulikus tesztet kell végezniük (a működési nyomás 1,5-szerese, a nyomást 30 percig tartva szivárgás nélkül).

Iv. Általános problémák és karbantartás az Atlas Copco légkompresszor olajszűrő házának

Szivárgás

Okok: A felületi karcolások lezárása, az O-gyűrű öregedése, a menetes lazítás vagy a ház deformációja.

Kezelés: Cserélje ki a tömítőelemet, regenerálja a tömítő felületet, húzza meg a megadott nyomaték szerint; Ha a ház deformálódik, cserélje ki egészét.

Repedések vagy repedések

Okok: A túlnyomásos működés (például a bypass szelep meghibásodása), anyagi hibák, egyenetlen erő a telepítés során (például erőszakkal becsavarva a csővezetékbe).

Kezelés: Azonnal állítsa le a gépet, és cserélje ki a házat, vizsgálja meg a túlnyomás okát (például a rendszer elzáródását, a biztonsági szelep meghibásodását).

Belső rozsdásodás

Okok: A kenőanyagok helyettesítésének hosszú távú hiánya savas anyagok általi korrózióhoz vezet, vagy a házban nem végeztek rozsda-megelőzési kezelést.

Kezelés: Tisztítsa meg a rozsdás területet, cserélje ki a megfelelő standard kenőanyagot; Ha súlyosan rozsdásodott, cserélje ki a házat.
