Az Atlas Copco olajmentes kompresszorok ellenőrző szelep-szerelvényének alapfunkciói és jellemzői
Egyirányú áramlásvezérlés: Csak a sűrített levegő áramlik a kompresszor kimenetéből a tárolótartályba vagy a lefelé irányuló rendszerbe, megakadályozva, hogy a levegő visszaáramljon a kompresszor egységbe a leállítás közben, és elkerülje a forgórész, a henger és más magkomponensek károsodását a kenőolaj (ha van) vagy kondenzációs víz visszapattanása miatt.
Olajmentes kompatibilitás: Élelmiszer-minőségű vagy orvosi minőségű tömítőanyagok (például EPDM, PTFE) felhasználásával kompatibilis az olajmentes kompressziós környezetekkel, elkerülve a sűrített levegő szennyeződését a tömítő alkatrészek öregedése miatt.
Nyomás-adaptáció: A modelltől függően a munka nyomás általában 0-10 bar (standard típusú) vagy 0-40 bar (nagynyomású típusú), biztosítva a megbízható tömítést a tervezett nyomástartományon belül.

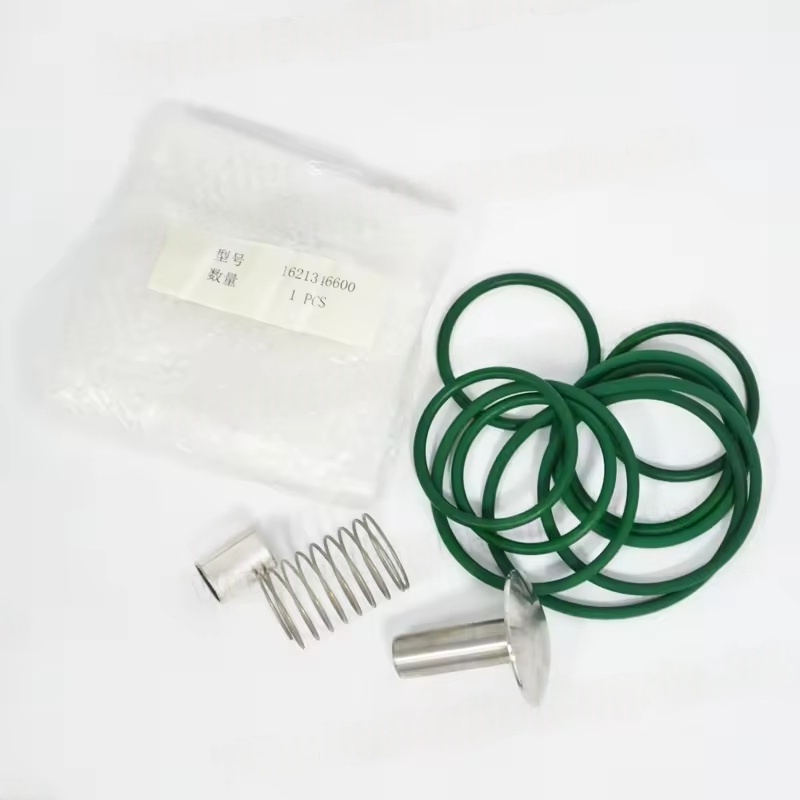

Tipikus alkatrészek
Ellenőrizze a szeleptestet (általában alumíniumötvözetből vagy rozsdamentes acélból, korrózióálló)
Szelepmag (vezetőszerkezetgel, a pontos működést biztosítva)
Rugó (záróerő biztosítása, a nyitási nyomás ellenőrzése)
Tömítés tömítés / O-gyűrű (speciális olajmentes anyag, hőmérséklet-rezisztens-20 ~ 120 ℃)
Telepítő karima vagy menetes felület (a modell szerint jelölve, általában G-szál vagy karima csatlakozás)
Alkalmazható modellek és csere óvintézkedések
Modell illesztés:
Kis olajmentes gépek (például a GA 3-7 VSD+ olajmentes) általában kompakt ellenőrző szelepeket használnak menetes csatlakozásokkal
A nagy olajmentes csavarkompresszorok (például a ZR 160-315) többnyire karimás típusú, puffer kialakítású szelep-szerelvényekből állnak
A gépmodell (például a ZT15, ZD75, stb.) A méret vagy a nyomás -eltérések elkerülése érdekében meg kell lekérdezni az eredeti berendezésgyártó alkatrészszámát (például a ZT15, ZD75 stb.)
Kudarc hatás:
A ellenőrző szelep meghibásodása okozhatja: A rendszer nyomásának gyors csökkenése a leállítás után, a kompresszor túlzott terhelése az indítás során, a főegység fordított forgásának kockázata (különösen a változó frekvenciamodellek esetében), a downstream levegő szennyeződése stb. A csere időben szükséges.
A konkrét részinformációkhoz ajánlott a kompresszor (például a ZR250 VSD FF) teljes modelljének és a termelési évnek a megadása a pontos ellenőrző szelep -szerelési szám és a telepítési kézikönyv lekérdezéséhez.
