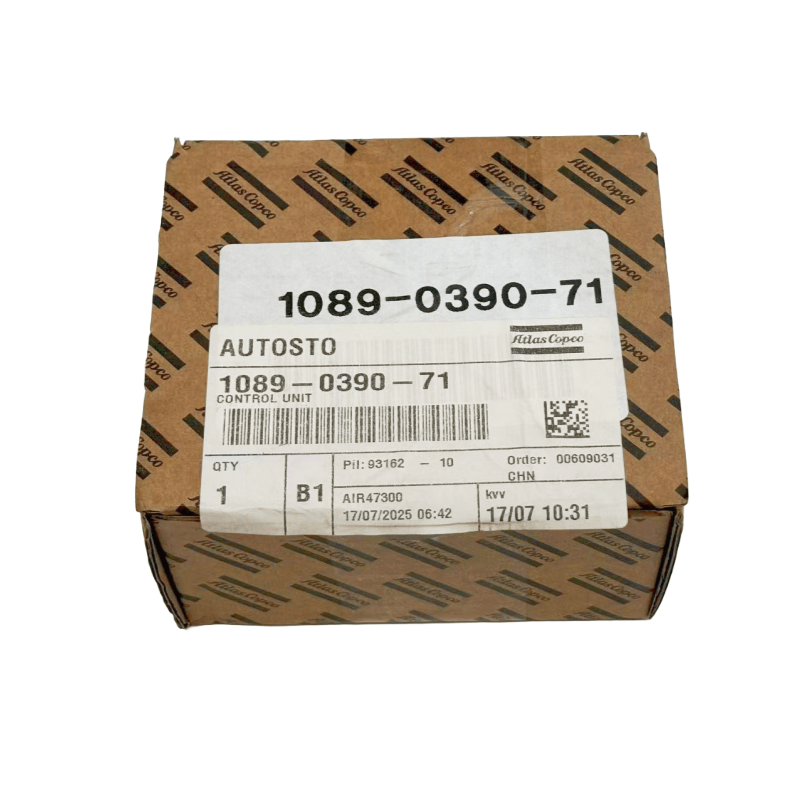

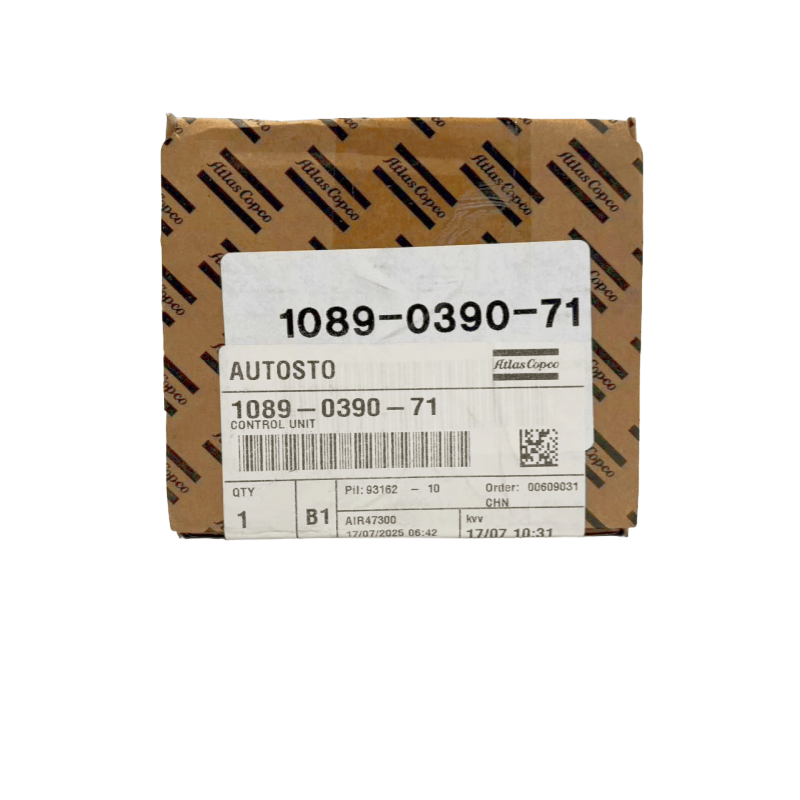

1089039071 Atlas Copco vezérlőegység olaj injektált csavarkompresszorhoz

I. Alapvető funkciók és jellemzők

Átfogó paraméterek megfigyelése

A kompresszor legfontosabb működési adatainak valós idejű gyűjtése és megjelenítése:

Nyomásparaméterek: Szívási nyomás, kipufogónyomás, olaj elválasztó nyomás stb.

Hőmérsékleti paraméterek: kipufogó hőmérséklete, olajhőmérséklet és környezeti hőmérséklet

Működési állapot: Motoráram, forgási sebesség (változó frekvenciamodellek esetén), futási idő, betöltési/kirakodási állapot

Fogyasztható állapot: Légszűrő, olajszűrő és az olajszeverő elzáródási foka

Intelligens műveletvezérlés

Automatikus beállítás: A rendszer nyomásigénye szerint automatikusan vezérli a kompresszor be- és kirakodását. A változó frekvenciamodellek (VSD) esetében a kipufogó mennyiségének pontos illesztését érheti el a motor sebességének beállításával, jelentős energiatakarékos hatásokkal (akár 30% -kal nagyobb energiamegtakarítást eredményez a rögzített frekvenciájú modellekhez képest).

Több üzemeltetési mód: Támogatja az automatikus, kézi és távoli üzemmódokat. Egyes csúcskategóriás modellek előre beállíthatják az energiatakarékos módokat, a csúcs elkerülési módjait stb., A különböző munkakörülmények teljesítése érdekében.

Kapcsolt vezérlés: Több kompresszor klasztervezérlését (például a központi vezérlő rendszeren keresztül) képes elérni, optimalizálva az egységek közötti terheléseloszlást és elkerülve a "nagy ló húzása egy kis kosár húzását" jelenséget.

Hibavédelem és diagnózis

Biztonsági reteszelés: A rendellenes állapotok, például a túlmelegedés (például a túlzott kipufogó hőmérséklet), a túlnyomás, a motor túlterhelése vagy az alacsony olajszint észlelése esetén azonnal kiváltja a leállítási védelmet, és a hibatípust a kódokon keresztül jeleníti meg.

Hibamemória: A hiba automatikusan rögzíti a hiba idő-, ok- és működési paramétereit, megkönnyítve a gyors problémamegállapítást a karbantartó személyzet által.

FIGYELMEZTETÉS FUNKCIÓ: Korai figyelmeztetés a közelgő karbantartási tárgyakra (például a szűrőcsere, a kenőolaj lejárta) a hirtelen meghibásodások kockázatának csökkentése érdekében.

Ember-számítógép interakció és kommunikáció

Működési interfész: Nagyfelbontású LCD kijelző képernyőkkel vagy érintőképernyőkkel felszerelve, támogatva a többnyelvű váltást, az intuitív és a kényelmes működést, lehetővé téve a célnyomás gyors beállítását, a működési paraméterek stb.

Adattárolás: A kumulatív futási idő, az energiafogyasztási adatok, a karbantartási ciklusok stb. Nyilvántartása, a berendezéskezeléshez nyújtott adatok támogatása.

Távoli megfigyelés: Egyes modellek integrálják az IoT funkciókat (például a SmartLink rendszert), lehetővé téve a működési állapot távoli megtekintését és a riasztási információk fogadását, lehetővé téve az intelligens működést és a karbantartást.

Ii. Tipikus vezérlőegység modellek és kompatibilis gépek

MK5/MK6 vezérlő

Kompatibilis gépek: GA sorozat (kicsi és közepes méretű rögzített/változó frekvenciagépek, például GA 11-37KW), G11-G160 sorozat, stb.

Jellemzők: Teljes alapvető funkciók, az alapparaméterek megfigyelésének támogatása, az automatikus beállítás és a hibavédelem. Egyszerű működési felület, amely alkalmas kis- és közepes méretű ipari forgatókönyvekhez.

Intelligens vezérlő intelligens vezérlő

Kompatibilis gépek: GA VSD + sorozat (hatékony változófrekvenciás gépek), nagy GA sorozat (például GA 55-500KW).

Jellemzők: Erősebb adatelemzési képességekkel rendelkezik, támogatja az energiafogyasztás megfigyelését, a multi-gépkötésű kontrollot, és csatlakoztatható a gyári energiagazdálkodási rendszerekhez az általános energiahatékonyság optimalizálása érdekében.

PLC-alapú vezérlőrendszer

Kompatibilis gépek: ZR/ZT sorozat (nagy, alacsony nyomású csavargépek), testreszabott ipari egységek.

Jellemzők: A programozható Logic Controller (PLC) alapján, a nagymértékben kibővíthető, a felhasználói igények szerint a vezérlő logikával testreszabható, támogatja az integrációt a gyártási vonal automatizálási rendszereivel.

Iii. Karbantartás és óvintézkedések

Napi ellenőrzés: Rendszeresen tisztítsa meg a vezérlőegység felületének és hőeloszlásának lyukait, hogy elkerülje a por felhalmozódását, amely befolyásolja a hőeloszlását; Ellenőrizze, hogy a csatlakozási kábelek laza -e a stabil jelátvitel biztosítása érdekében.

Paraméterek beállítása: A nem szakemberek nem módosíthatják a magparamétereket (például a nyomás felső és alsó határát, a védelmi küszöbértékeket) véletlenszerűen, mivel ez rendellenes berendezések működését okozhatja.

Hibakezelés: Ha egy hibakód megjelenik, olvassa el a berendezés kézikönyvet az értelmezéshez, vagy vegye fel a kapcsolatot az Atlas Copco által engedélyezett szolgáltató központmal, hogy elkerülje a hibát és a hibát. Firmware frissítés: Egyes vezérlőegységek támogatják a firmware frissítéseit. A legfrissebb programot hivatalos csatornákon keresztül szerezheti be a rendszer stabilitásának javítása és a funkcionalitás kibővítése érdekében. Kompakt szerkezet és egyszerű telepítés, 11-160 kW teljesítménytartományok, műhelyekhez, kis gyártósorok stb., Kiegyensúlyozási teljesítmény és költségek.

ZR/ZT sorozat

A nagy, alacsony nyomású olajjal injektált csavarkompresszorok, amelyeket kifejezetten az iparágak számára terveztek, alacsony nyomású, nagyáramú sűrített levegőt (például szennyvízkezelés, textil), 0,3-0,5 bar nyomástartományokkal, erős megbízhatósággal.

Olaj-injektált hordozható sorozat

Mobil olaj-befecskendezett csavargépek, kerék típusú alváz és dízel/motoros meghajtó lehetőségek, alkalmas szabadtéri mobil üzemeltetési forgatókönyvekhez, a bányászatban stb., Eső- és porálló mintákkal.
