Atlas COPCO ZT55-90 sorozatú légkompresszor ellenőrző szelep szárának beállító készlete 1. Készlet összetétele és funkciója

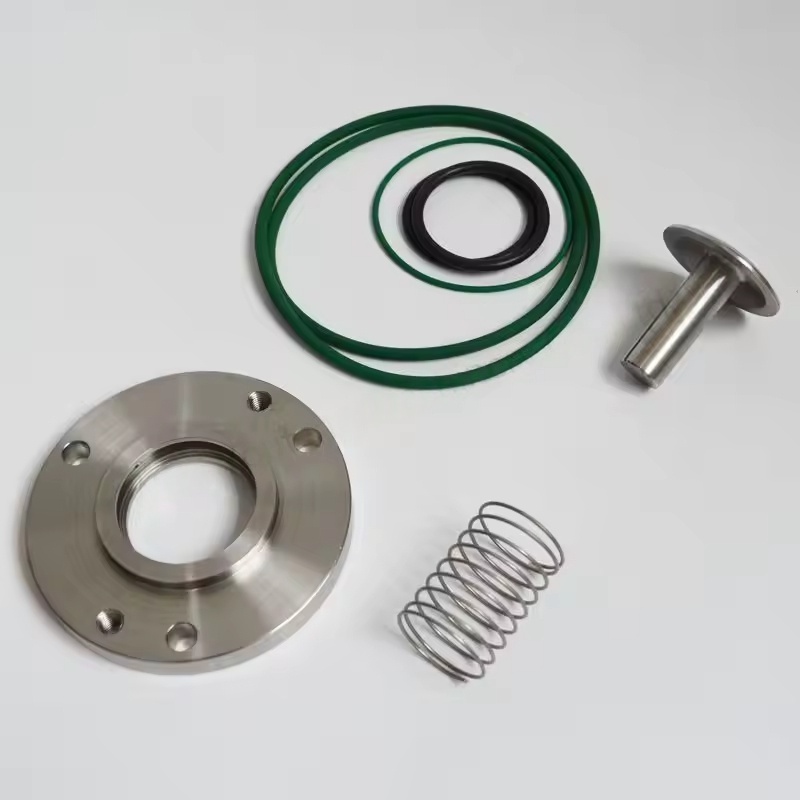

Mag alkatrészek: Általában tartalmaznak szelepszár beállító csavarokat, reteszelő anyákat, elhelyező alátéteket, tömítőgyűrűket és dedikált beállítási szerszámokat. Néhány készlethez a szelepszár kopásának detektálási mérőeszközei vagy a kalibrációs skála sablonjai is tartozhatnak.
Fő funkció: A szelep szárának löket, helyzetének vagy előterhelésének beállításával ellenőrizze, hogy a szívószelep nyitási foka megegyezik a kompresszor működési körülményeivel (például a terhelési nyomás, a kirakodási nyomás), elkerülve a rendellenes beviteli térfogatot, a nyomásingadozásokat vagy a megnövekedett energiafogyasztást a szelep szárának kezdeményezésének vagy a stroke -eltérésnek köszönhetően.
2. Kompatibilitási jellemzők
Kifejezetten a ZT55-90 sorozatú csavaros légkompresszorokhoz tervezték, amelyek megfelelnek a szelep szárának átmérőjének, a stroke-paramétereknek és ennek a modellnek a beállítási mechanizmusának felépítésével, hogy biztosítsák a beállítási folyamat stabilitását és pontosságát.
Az alkatrész-anyagok (például nagy szilárdságú acél, olajálló tömítések) alkalmazkodnak a kompresszor belsejében (általában -10–120 ℃) az olaj ködhöz és hőmérsékleti környezethez, elkerülve a rozsda vagy a beállítási alkatrészek meghibásodását.
3. Ellenőrzési és beállítási forgatókönyvek
Rendszeres karbantartás: Javasoljuk, hogy ezt a készletet használja a kopás, a szelep szár meghajlásának vagy a szénlerakódások által okozott zavarás ellenőrzéséhez a 2000-3000 órás üzemeltetés során vagy az egység éves karbantartása során, és újból kalibrálja a stroke-ot.
Hibaelhárítás: Ha a légkompresszor lassan terhel, képtelenség elérni a beállított nyomást, a gyakori kirakodást vagy az energiafogyasztás rendellenes növekedését, akkor lehet a nem megfelelő szelep szár beállítása vagy kopása, és ezt a készletet fel kell használni az észleléshez és beállításhoz.
A csere kalibrálása után: A szívószelep -szerelvény vagy a szelepszár alkatrészének kicserélése után a beállító készletet a pontos helyzetbe kell használni annak biztosítása érdekében, hogy a szelepszár és a szelepmag, a rugó stb. Hozalmassága az eredeti gyári szabványoknak megfeleljen.
4. Működési pontok
Beállítási lépések: A ZT55-90 modell karbantartási kézikönyve szerint először engedje fel a rendszer nyomását, távolítsa el a szívószelep végfedelét, változtassa meg a szelep szárának meghosszabbítását a beállító csavaron keresztül, és figyelje meg a nyomásválaszot a nyomásmérőn keresztül történő betöltés / kirakodás során, amíg a beállított paraméterek el nem érik.
Zárás és rögzítés: A beállítás után a reteszelő anyát használja a szelep szárának helyzetének rögzítéséhez, hogy megakadályozza a paraméterek eltérését az üzemi rezgés miatt, és cserélje ki a tömítő alátétet, hogy ne legyen légszivárgás.
Szerszám -kompatibilitás: A szelep szárának sérülésének elkerülése érdekében a készletben található dedikált szerszámok (például nyomatékkulcs, helymeghatározó dugómérő) használata használja az inkompatibilis szerszámok miatti elégtelen beállítási pontosságot.
