I. Az Atlas Copco csavaros légkompresszor olaj elválasztó alapfunkciói
Olaj-gáz elválasztása: A csavarkompresszor által kibocsátott olajkeverék (1000–2000 ppm koncentrációban) az olajkeveréket rendkívül alacsony szintre választják el (a kiváló minőségű elválasztók 3 ppm alá csökkenthetik), biztosítva a tiszta sűrített levegő kimenetét.
Olaj -visszatérési garancia: Az elválasztott kenőolajat az olajveszteség megakadályozása és a kenési rendszer keringésének megakadályozása és a kenési rendszer keringésének megakadályozása érdekében visszajuttatják a kompresszor főegységéhez.
Nyomásstabilitás: A sűrített levegő kimenetének pufferkomponense csökkenti a légáramlás pulzálását és stabilizálja a rendszer nyomását.
Ii. Az Atlas Copco csavaros légkompresszor olaj elválasztó szerkezetének összetétele
Elválasztóház
Nyomásálló acélból készül, és általában függőleges vagy vízszintes hengeres alakú. Elfogadja az elválasztási alkatrészeket, és ellenállnia kell a kompresszor (általában 0,7-1,3 MPa) és a magas hőmérséklet (80-100 ℃) névleges kipufogónyomásának.
Elválasztási alkatrészek
Elsődleges elválasztási réteg: Leginkább centrifugális vagy terelőlap szerkezetében, az olaj és a gáz sűrűségkülönbségének és inerciális erőinek felhasználásával a legtöbb olajcsepp elválasztására (kb. 90%).

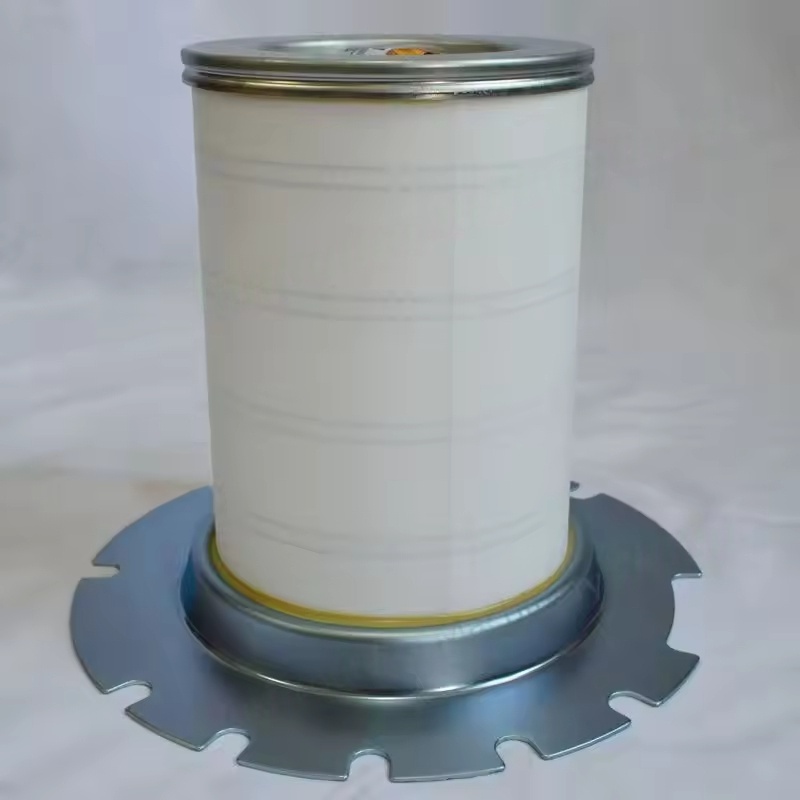

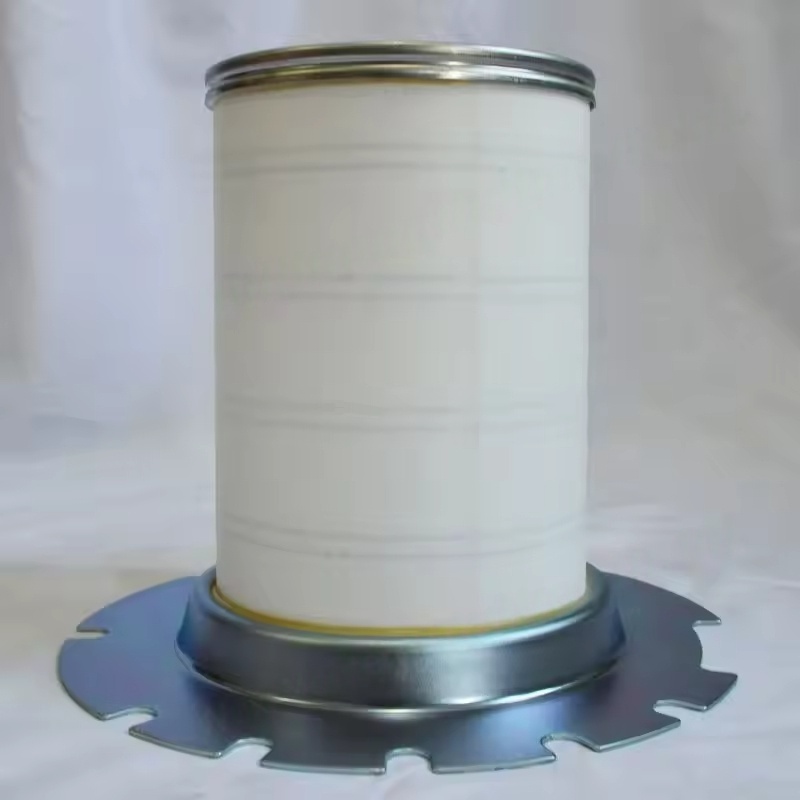

Finom elválasztási réteg: A mag egy üvegszálból vagy poliészter szálakból készült szűrőelem, a mikro méretű olaj köd (0,1-1 μm) rögzítésével, a diffúzió és az aggregáció révén, ami az elválasztási pontosság biztosítása.
Kiegészítő alkatrészek
Olaj -visszatérő szelep (ellenőrző szelep): A kompresszor leállásakor megakadályozza a kenőolaj visszaáramlását.
Nyomás -differenciál kapcsoló: Figyelemmel kíséri a nyomáskülönbséget a szűrőelem előtt és után, jelezve a csere időt (általában a cserére van szükség, ha a nyomáskülönbség eléri a 0,15 MPa -t).
Biztonsági szelep: Nyomást enged a ház túlnyomás esetén a lakhatástól.
Olaj -kisülési szelep: A ház alján lévő olajlerakódások rendszeres ürítéséhez használják.
Iii. Az Atlas Copco csavaros légkompresszor olaj elválasztó elválasztási elve
Elsődleges elválasztás: Miután az olaj-gázkeverék belép az elválasztóba, az áramlási irányt a vezetéklemez megváltoztatja, és a centrifugális erő a nagy olajcseppek (> 10 μm) a ház belső falához dobja, olajfóliát képezve és az alsó olajkamrába áramlik.
Finom elválasztás: A levegő az elsődleges elválasztás után (a finom olaj ködt tartalmazó) áthalad a rostszűrő elemen, és az olajtis köd adszorbeálódik és a szűrőelem felületén kondenzálódik, a szűrő elem belső falán átfolyik az aljára, és az olaj visszatérő csőn keresztül visszatér a kompresszorba.
Olaj-visszatérési folyamat: Az elválasztott kenőolaj a nyomáskülönbség alatt van, áthaladva az olaj visszatérő szelepén, a fojtószelep (az olaj visszatérési térfogatának szabályozására) a kompresszor alacsony nyomású kamrájába, befejezve a keringést.
Iv. Az Atlas Copco csavaros légkompresszor olaj elválasztójának kulcsfontosságú teljesítménymutatói
Szétválasztási hatékonyság: A kiváló minőségű elválasztók 99,99%-ot érhetnek el, a maradék olajtartalom ≤ 3 ppm.
Nyomásvesztés: Az új szűrőelem nyomásveszteségének ≤ 0,02 MPa -nak kell lennie. A túlzott nyomásvesztés növeli az energiafogyasztást.
Szolgáltatási élettartam: Általában 2000-4000 óra, amelyet a levegőminőség, az olajminőség és az üzemi körülmények befolyásolnak.
