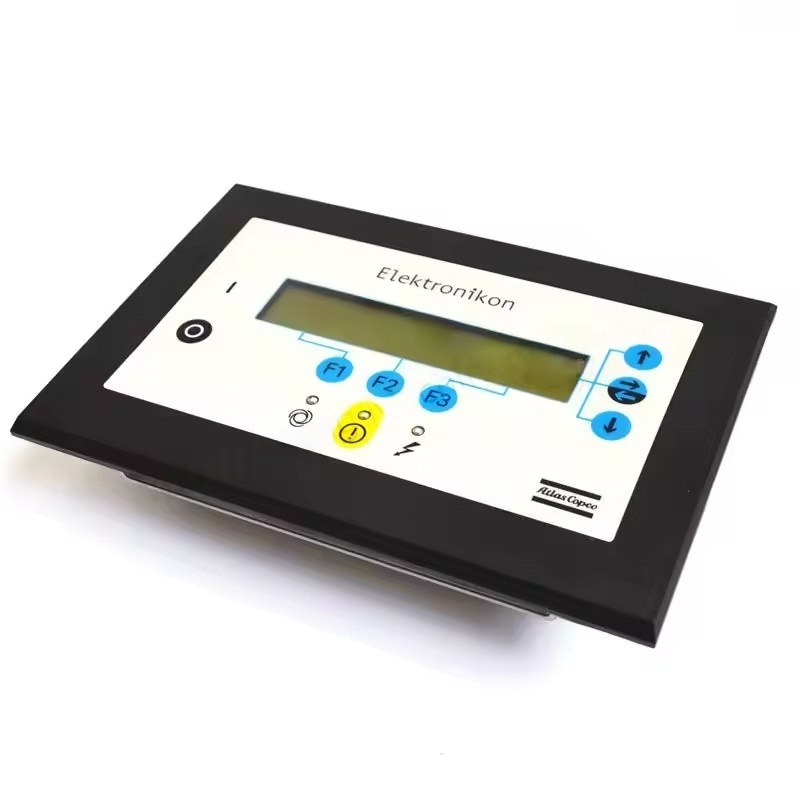

1. 1. Atlas COPCO GA160 vezérlőpanel képernyő alapvető alkotóelemei
Leginkább egyszínű vagy színes LCD képernyők, a működési paraméterek, az állapotinformációk és a hibakódok megjelenítésével.
A nyelvváltás (beleértve a kínai is) elérhető, és a menü-stílusú művelet támogatott.
Üzemeltetési kulcsok
Start / Stop gomb: Vezesse a légkompresszor működését és leállítását (általában a helyi / távirányító mód kapcsolásával).
Menügomb / Navigációs gomb: A beállítások menü beírásához használják, a paraméter oldalak váltásához és a Funkció beállításainak kiválasztásához.
Erősítse meg a gomb / kilépési gombot: megerősíti a műveletet, vagy visszatér az előző menübe. Egyes modellek gyorsbillentyűkkel rendelkeznek (például a vészhelyzeti stop gomb).
Jelzőfények / riasztási lámpák
Működési jelzőfény (zöld): Világít, amikor a berendezés normálisan működik.
Figyelmeztető lámpa (sárga): A kisebb rendellenességeket jelzi (például a szűrő elzáródási figyelmeztetés).
Hibafény (piros): Súlyos hibákat (például túlterhelés, magas hőmérséklet) jelöl, általában leállítási védelem kíséretében.
Ii. Az Atlas COPCO GA160 fő kijelzője és funkciói
Működési paraméterek megfigyelése
A kipufogónyomás, a kipufogó hőmérséklet, a működési idő, a be- és kirakodási állapot valós idejű megjelenítése.
A legfontosabb adatok, például a motoros áram, az olajszint (egyes modellek esetében), a szűrőnyomás -különbség stb.
Műköpeny üzemmód beállításai
Automatikus üzemmód: A terhelések / kirakodások automatikusan a csővezeték nyomása alapján a nyomásstabilitás fenntartása érdekében.
Kézi üzemmód: Kényszerített betöltési művelet (hibakeresési vagy konkrét feltételekhez).
Időzített indítás/stop: Előre beállíthatja a start/stop időket az energiatakarékos vezérlés elérése érdekében.
Hiba diagnosztizálása és felvétele
Megjeleníti a konkrét hibakódokat (például a túlzott hőmérséklet, a rendellenes nyomás, a motoros meghibásodás stb.) És az okok.
Tárolja a történelmi hibarakciókat az egyszerű nyomon követhetőség és karbantartás érdekében.
Karbantartási emlékeztető
A működési idő vagy a paraméterváltozások alapján a karbantartási elemeket (például az olajszűrő, a légszűrő, a kenőolaj cseréje) kéri.
Megtekintheti a karbantartási visszaszámlálást vagy a történelmi karbantartási nyilvántartásokat.
Rendszerbeállítások
Állítsa be a célnyomás, a nyomás sávszélességét, a be- és kirakodási küszöbértékeket.
Állítsa be a jelszóvédelmet (a véletlenszerű működés megakadályozása érdekében), a nyelv, az egységek (oszlop/psi, ℃/℉) stb.
Iii. Az Atlas COPCO GA160 tipikus működési eljárásai
Kapcsolja be: Ellenőrizze, hogy a berendezés normál állapotban van, majd nyomja meg a "Start" gombot, és a kijelző megmutatja a Start folyamatot és a valós idejű paramétereket.
A nyomás beállítása: Írja be a "Beállítások menü" → "Nyomásbeállítások", módosítsa a célnyomást a navigációs gombon keresztül (engedélyt igényel).
Ellenőrizze a hibákat: Ha a riasztási lámpa be van kapcsolva, írja be a "Hiba Record" menüt a konkrét kód- és megoldási javaslatok megtekintéséhez.
Karbantartási visszaállítás: A karbantartás befejezése után írja be a "Karbantartási menüt", hajtsa végre a megfelelő elemek visszaállítását, és állítsa vissza a karbantartási visszaszámlálást.
