I. A kompresszorhoz tartozó kapcsolások (a berendezések átviteléhez használják)
A kompresszormotor csatlakoztatásához a főegységgel (például csavarrotorok, dugattyús alkatrészek stb.), A nyomaték átviteléhez és a telepítési hibák kompenzálásához. A fő jellemzők a következők:
1. Általános típusok és struktúrák
Rugalmas kapcsolók: A legszélesebb körben használt, az energiát a gumi vagy a poliuretán elasztomerek révén, képesek a rezgések elnyelésére, pufferolási hatásokra, valamint a tengelyirányú, sugárirányú és szögbeli eltérések kompenzálására (például a Plum Blossom Shape és a karom alakú rugalmas tengelykerekek).
Merev csatolások ： Nagy pontosságú telepítési forgatókönyvekhez alkalmas pufferolási képességek nélkül, de nagy átviteli hatékonysággal dike csak kisebb eltérések lehetővé tétele (ritkábban használják a hagyományos kompresszorokban ason a speciális körülmények között gyakran használnak).
A membrán csatolások ： A fém membránok felhasználása elasztikus elemként, amely ellenáll a magas hőmérsékleteknek és az olajszennyezésnek - nagy kompresszorokhoz, nagy forgási sebességgel és nagy nyomatékkal, erős kompenzációs kapacitással és kevesebb karbantartással.
2. Alapfunkciók
Pontosan helyezze át a motor teljesítményét a kompresszor főegységére, biztosítva a minimális energiavesztést.
Elnyeli a rezgéseket és az ütközéseket a berendezések működése során - a precíziós alkatrészek, például a motorok és a csapágyak védelme.
Kompenzálja a koaxialitási hibákat a telepítés során (axiális kezetes ， és szögletes), a további stressz elkerülése.
3. Hiba és karbantartás
Általános kérdések ： Az elasztomerek öregedése / megszakítása (rendellenes zajhoz meres rezgést eredményez) ， laza összekötő csavarok (excentrikus működést okoznak).
Karbantartási pontok ：
Rendszeres ellenőrzés (minden 1000-2000 óránként) ： Ellenőrizze, hogy az elasztomerek kopottak-e.
Csereciklus ： Az elasztomerek általában 2-3 évente vagy a kézikönyv szerint cserélik, míg a fémkomponenseket repedésekkel azonnal ki kell cserélni.
Telepítési követelmények ： A csere utáni koaxialitást újrakalibrálni kell (jellemzően radiális eltérés ≤ 0,1 mm ason a szögváltozás ≤ 0,1 °/m) ， különben is hajlamos a csapágyak korai kopására.
Ii. Csőcsatlakozások (a rendszercsatlakozáshoz használják)
A csövek, például a kompresszoros kipufogócsövek és a hűtővízvezetékek csatlakoztatására használják, elsősorban a csővezeték elmozdulásának kompenzálására és a rezgés átvitelének csökkentésére.
1. Általános típusok és alkalmazandó forgatókönyvek
Rugalmas csőcsatlakozások ：
Gumi-tágulási ízületek ： Alacsony nyomású gáz- vagy vízvezetékekhez alkalmas ason a vezeték tágulása és a csővezeték összehúzódása által okozott elmozdulás kompenzálására, miközben elnyeli a rezgéseket és megakadályozza a merev csatlakozás által okozott feszültségkoncentrációt.
Fémcsiszolók csatolásai ： Kiváló hőmérsékleten és nyomásállósággal magas hőmérsékletű és nagynyomású kipufogócsövekhez (például fő csővezetékek a sűrített levegőhez) ，A kiváló hőmérsékleten és nyomásállósághoz dike nagy kompenzációs kapacitással és jó tömítési teljesítménygel.

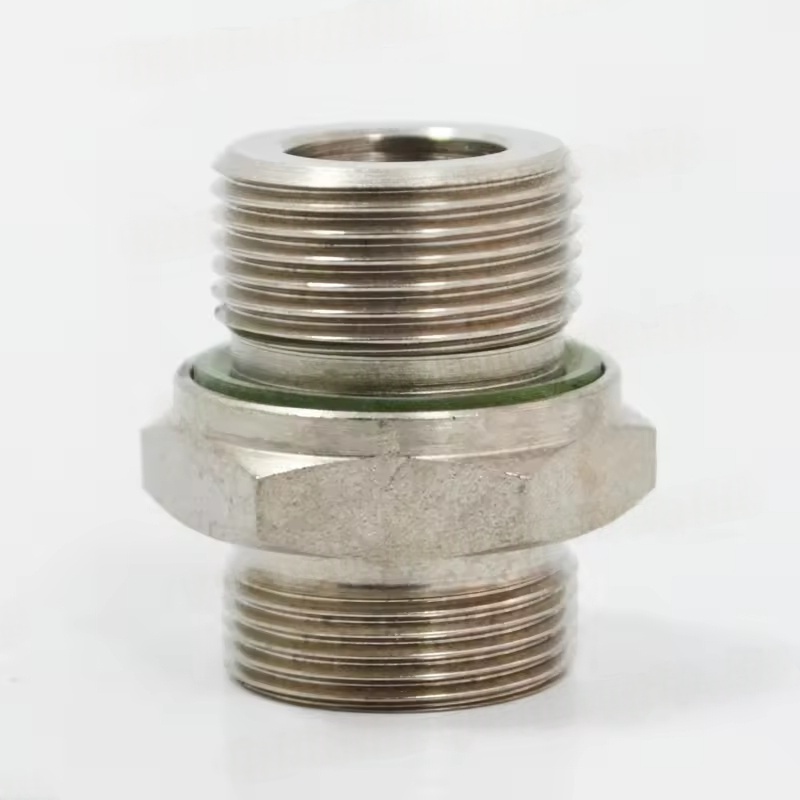

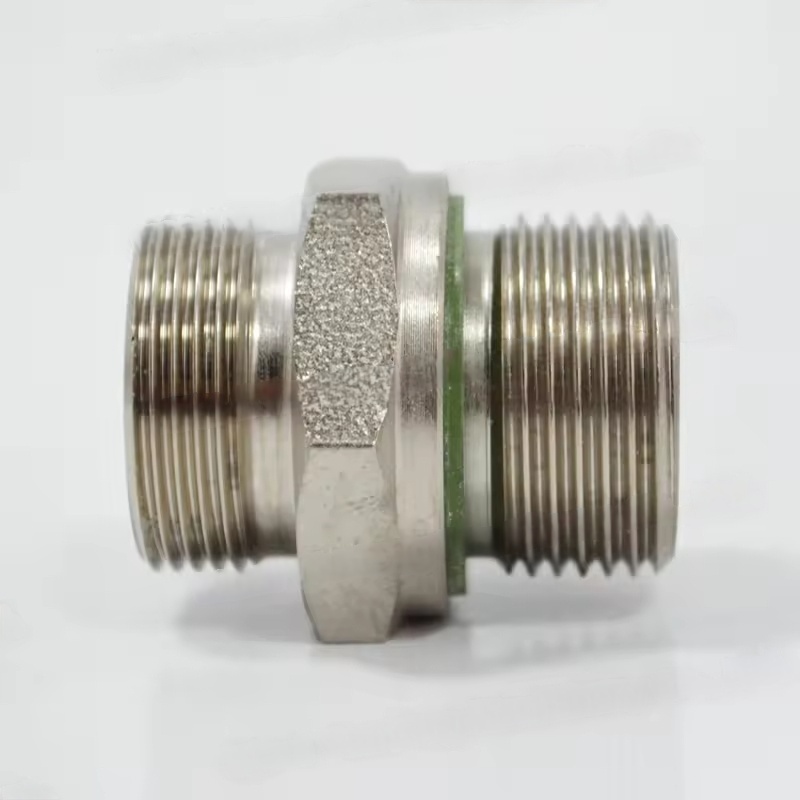

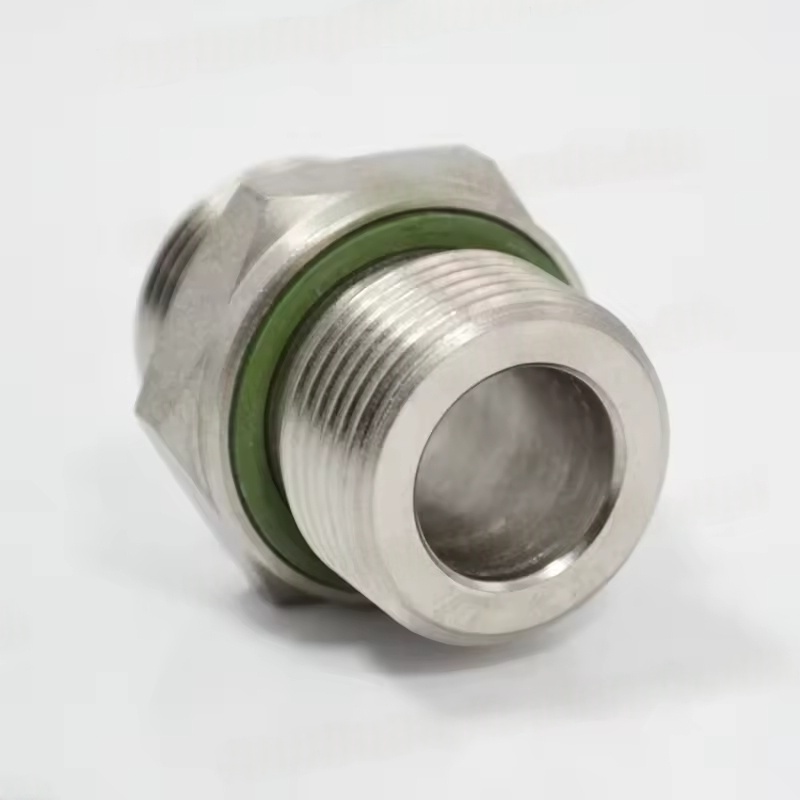

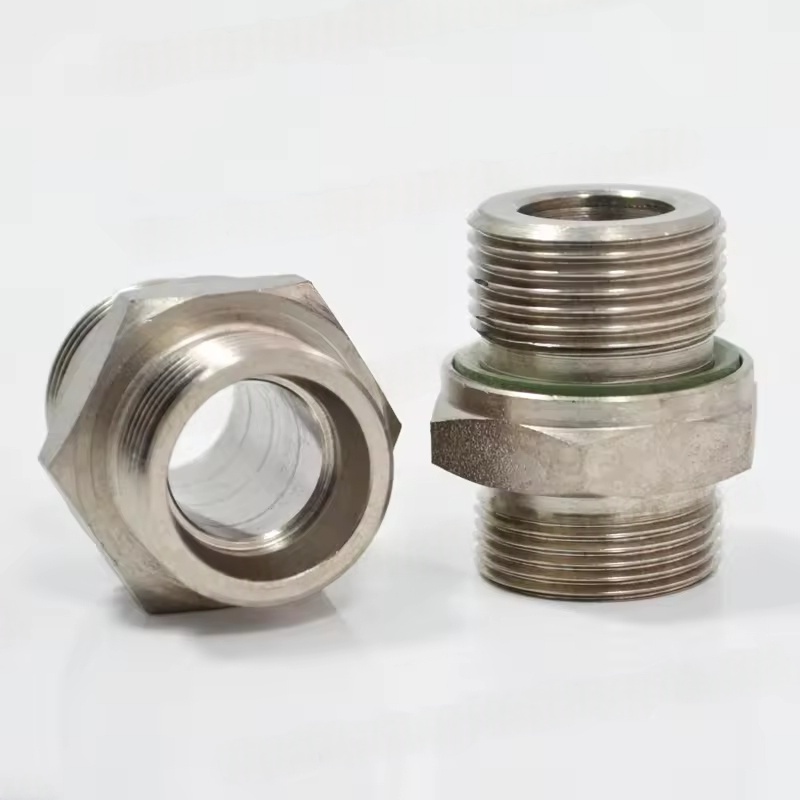

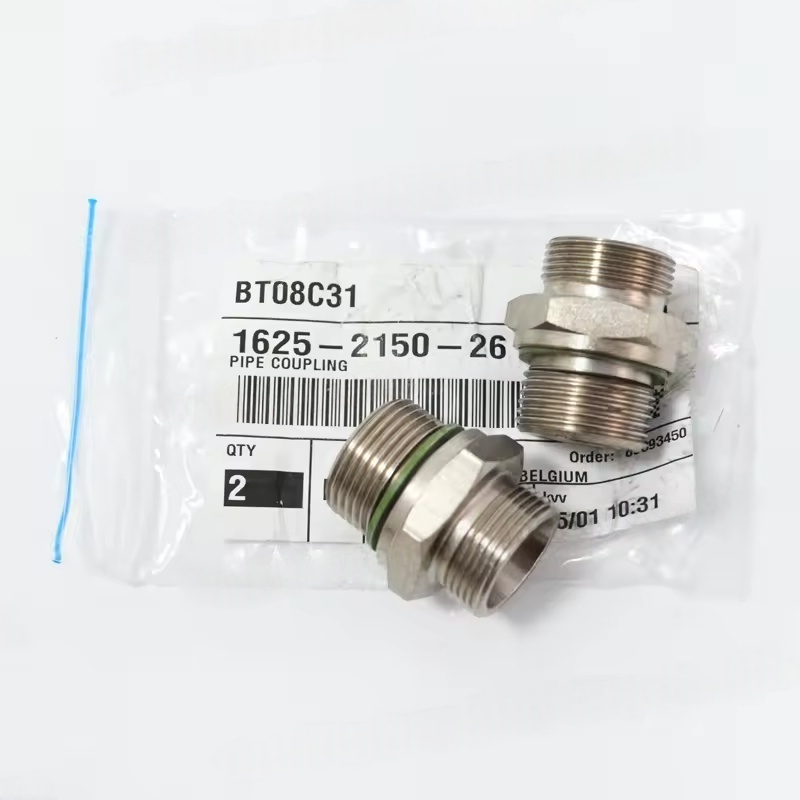

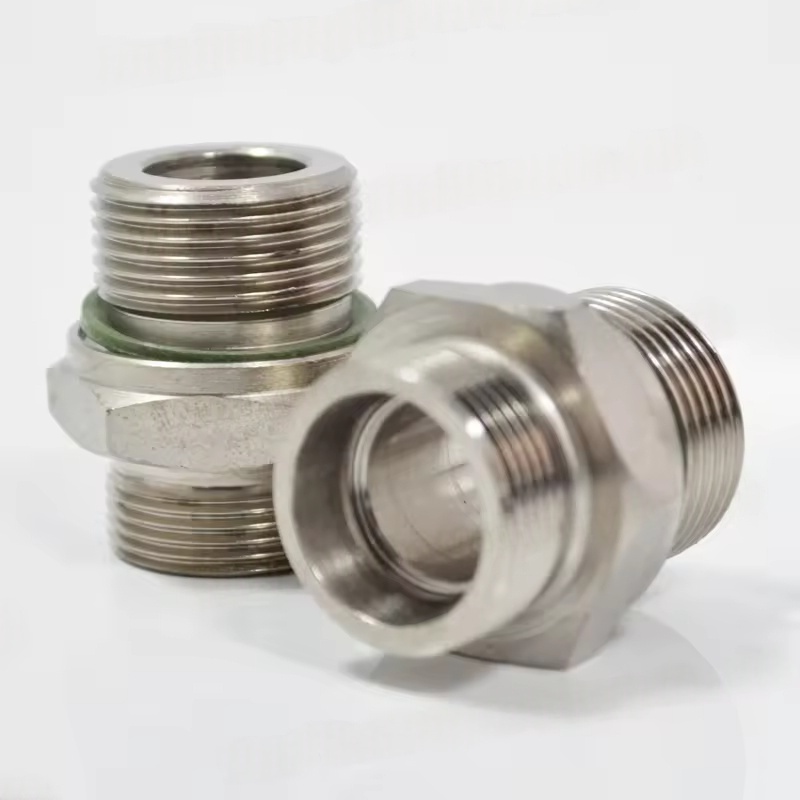

Merev csőcsatlakozók ：, például karima csatlakozások (tömítő tömítésekkel) ason a rögzített csővezeték -szakaszokhoz ason a szigorú koaxialitást igénylő kompenzációs képesség nélkül.
2. Alapfunkciók
Gondoskodjon arról, hogy a csővezeték -csatlakozás légköre / vízszintessége legyen, megakadályozva a sűrített levegő és a hűtővíz szivárgását.
Kompenzálja a hőmérsékleti változások (például a kompresszor kipufogó hőmérsékletének ingadozása) vagy a berendezés rezgése által okozott elmozdulást.
Hajtsa be a berendezés rezgésének átvitelét a csővezeték -rendszerbe, elkerülve a csővezeték rezonanciáját vagy a fáradtság törését.
3. Karbantartási pontok
A szivárgás (például a szappanvíz -tesztelés) lezárási felületeinek rendszeres ellenőrzése ason a gumi alkatrészek öregedése és repedése, valamint a fém fújtató korróziója vagy deformációja.
Kerülje a túlzott nyújtást vagy a tömörítést. ： A rugalmas csatlakozók kompenzációs kapacitása korlátozott.
Összevonva a közepeshez. ： A kipufogócsöveknek az olaj és a magas hőmérsékleten ellenálló anyagok használatát kell használniuk - és a vízvezetékeknek figyelembe kell venniük a rozsda és a korrózió megelőzését.
