Anyagi és szerkezeti jellemzők

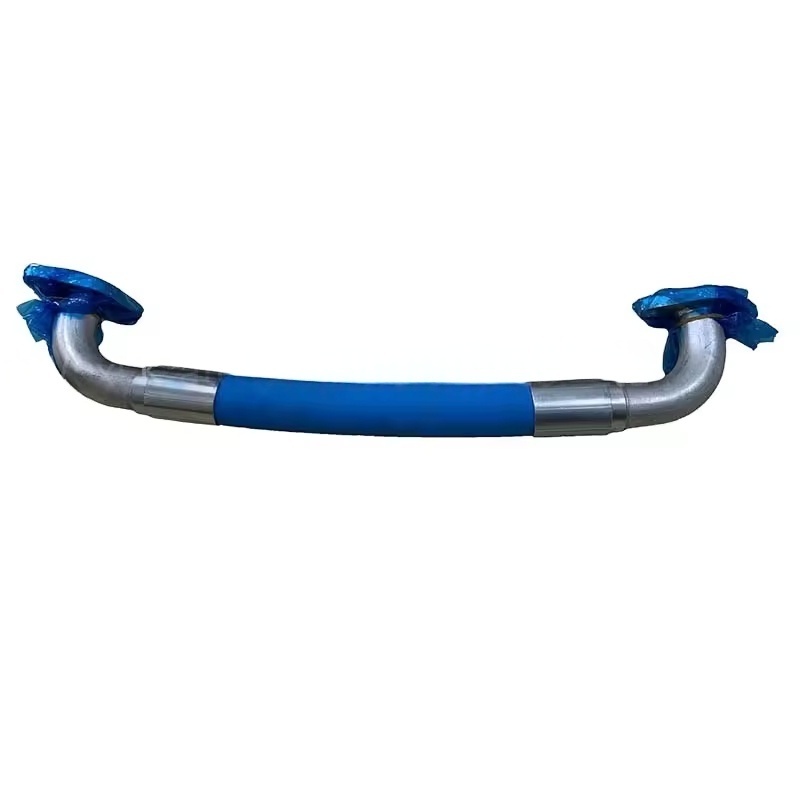

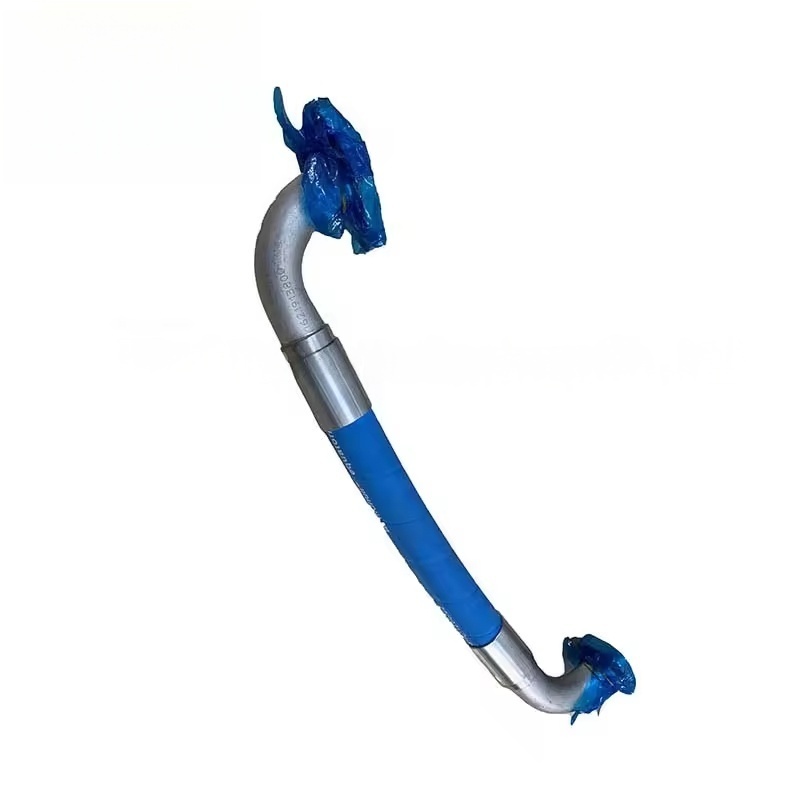

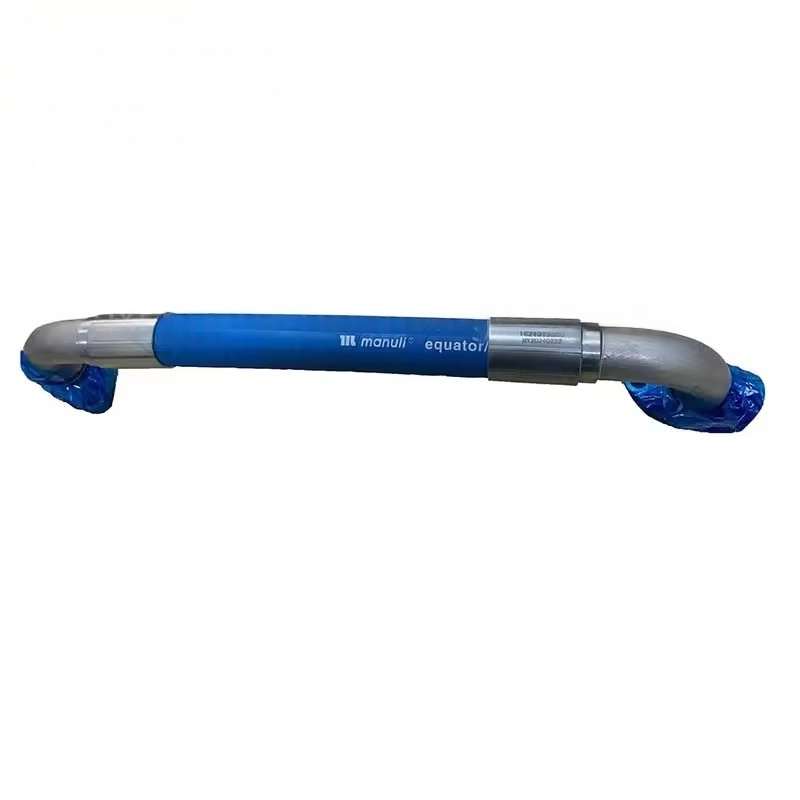

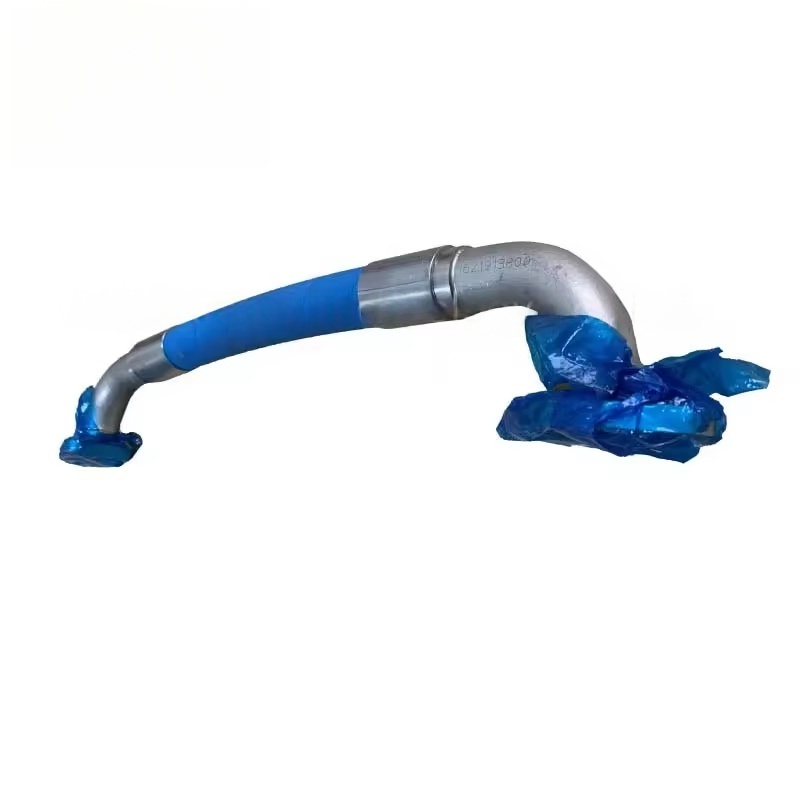

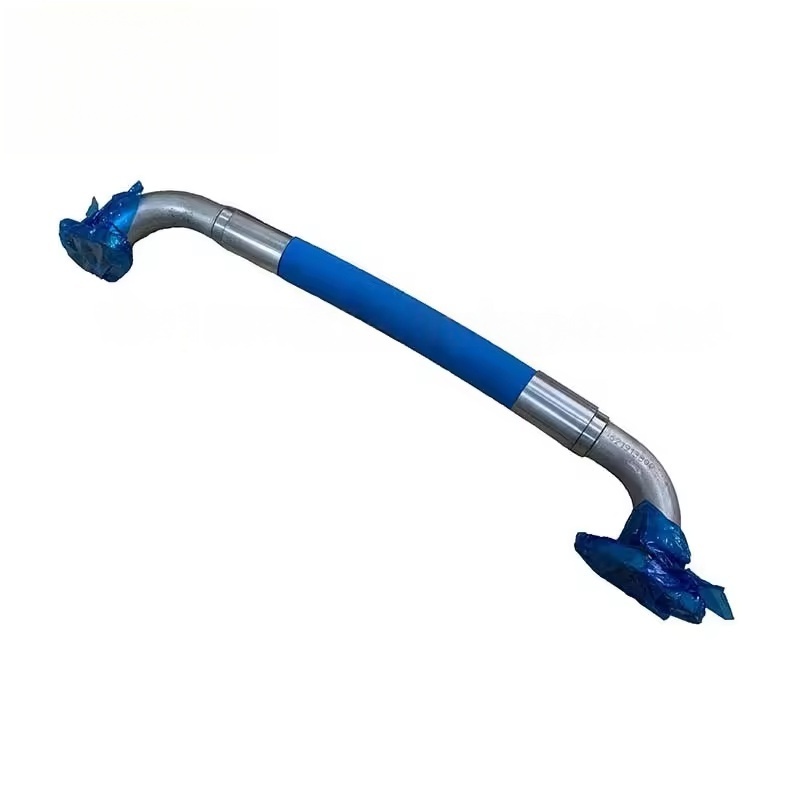

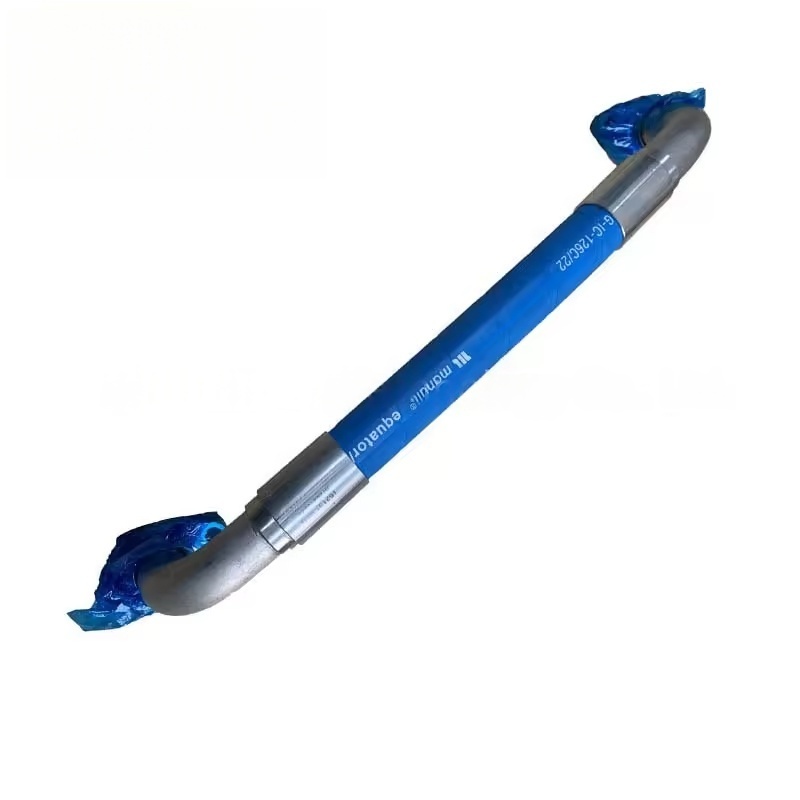

Az eredeti gyári AC tömlő kompozit anyagból készül, amely ellenáll a magas nyomásnak és az öregedésnek. A közös struktúrák a következők:
Belső réteg: szintetikus gumi vagy PTFE anyag, amely ellenáll az olaj és a kompressziós levegő korróziójának, biztosítva a tiszta szállítási közeget, és megakadályozva az öregedést és a repedést;
Megerősítő réteg: Nagy szilárdságú szövött acélhuzal vagy rostháló, ami növeli a tömlő nyomásértékességét (általában képes a 16-30 bar működési nyomás ellenállni, a robbanásnyomás több mint négyszeresére meghaladja a névleges nyomást);
Külső réteg: kopásálló és időjárásálló gumi vagy PVC anyag, védve a belső réteget és a megerősítő réteget a külső súrlódástól, az ultraibolya sugaraktól vagy a kémiai eróziótól.
Ugyanakkor a tömlő végei fémcsuklókkal (például gyorscsatlakozókkal, menetes ízületekkel) vannak felszerelve, biztosítva a lezárt csatlakozást a berendezés felületével.
Funkciók és alkalmazás forgatókönyvei
Az AC tömlőt elsősorban a csavargép -rendszerekben használják:
Összekapcsoló alkatrészeket, amelyeket a merev csövek miatt nem lehet közvetlenül csatlakoztatni (például a kompresszor kimenetétől a tárolótartályig, a szűrőt a szárítóig stb.);
Elnyelő rezgés a berendezés működéséből, csökkentve a csövek kopását vagy a rezonancia miatti lazítást;
A telepítési hely korlátozásaihoz való alkalmazkodás, a csövek elrendezésének megkönnyítése, valamint a későbbi karbantartás és szétszerelés.
A tömlők különböző hossza és átmérője megfelelhet a különböző áramlási sebesség és a telepítési távolság követelményeinek.
A modell kiválasztásának kulcsfontosságú pontjai
A modell kiválasztásakor a következő paramétereket kell összpontosítani:
Átmérői specifikáció: Válassza ki a sűrített légáramlási sebesség alapján, a közönséges belső átmérőjűek 10 mm, 16 mm, 25 mm (amely 1/4 ", 3/8", 1 "-nek felel meg a birodalmi egységekben), és ennek meg kell egyeznie a csatlakozó alkatrészek felületének méretével;
Munkanyomás: Meg kell felelnie a rendszer maximális nyomásának (a csavargépek általában 10-16 bar-ig terjednek), válassza ki a tömlőt a rendszerrel összhangban lévő nyomásállósági szinttel;
Hossz és ízületi típus: Válasszon a telepítési távolság és az interfész forma alapján (például a menetes G1/4, a Quick-Intert típus, a karima stb.), Néhány tömlő egyedi hosszúságú;
Légkompresszor modell: A különböző sorozatok (például a GA, ZR, G stb.) Különböző illesztési tömlők lehetnek a különböző rendszertervezések miatt, amelyek modellt nyújtanak (például GA45VSD) és a gyári sorozatszámot a pontos illesztéshez.
