Fő típusok és alkalmazások
Rugalmas tengelykapcsoló

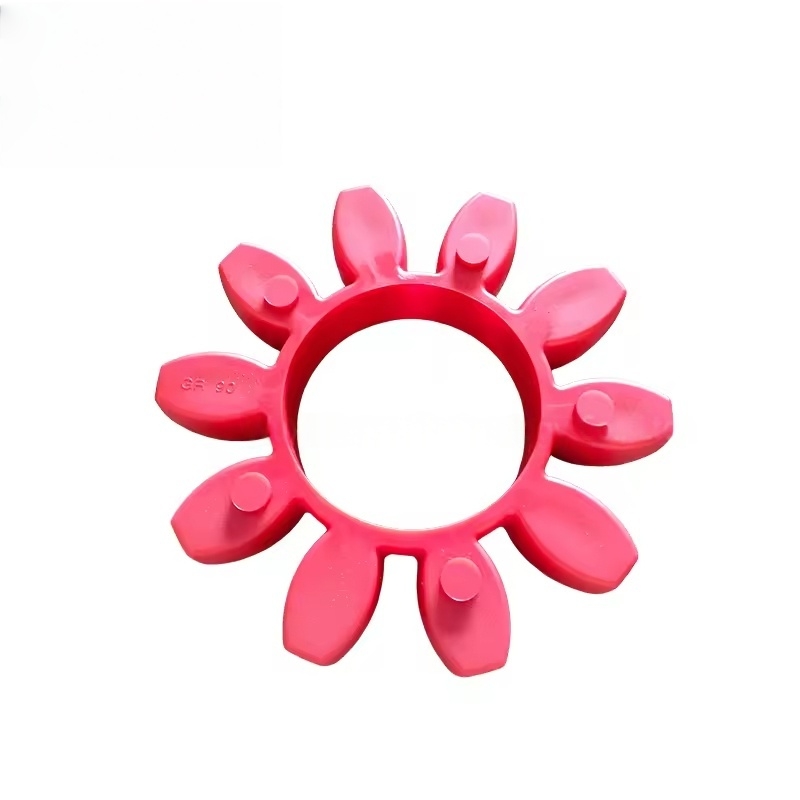

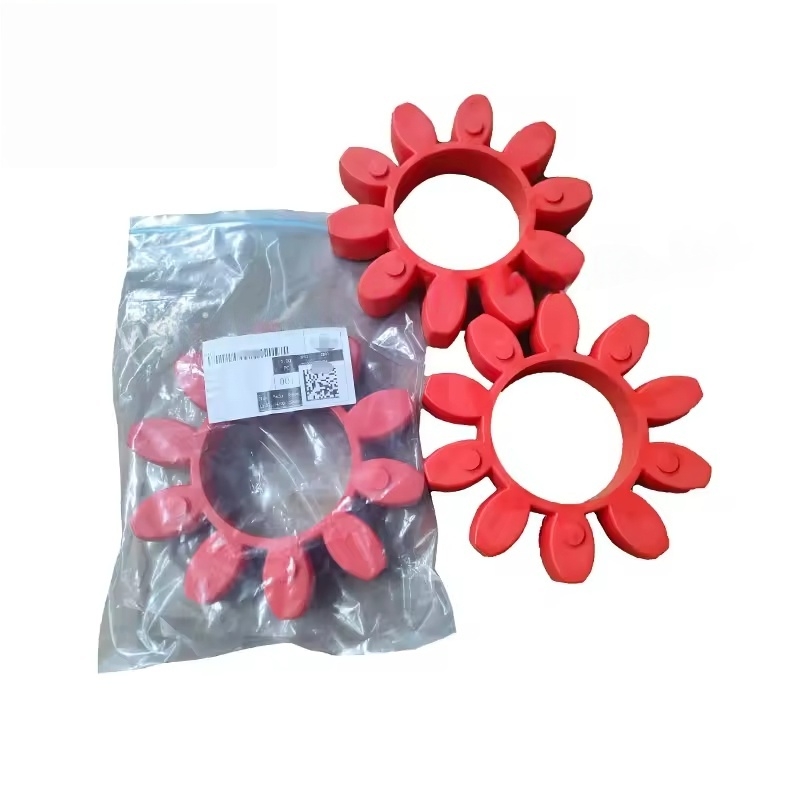

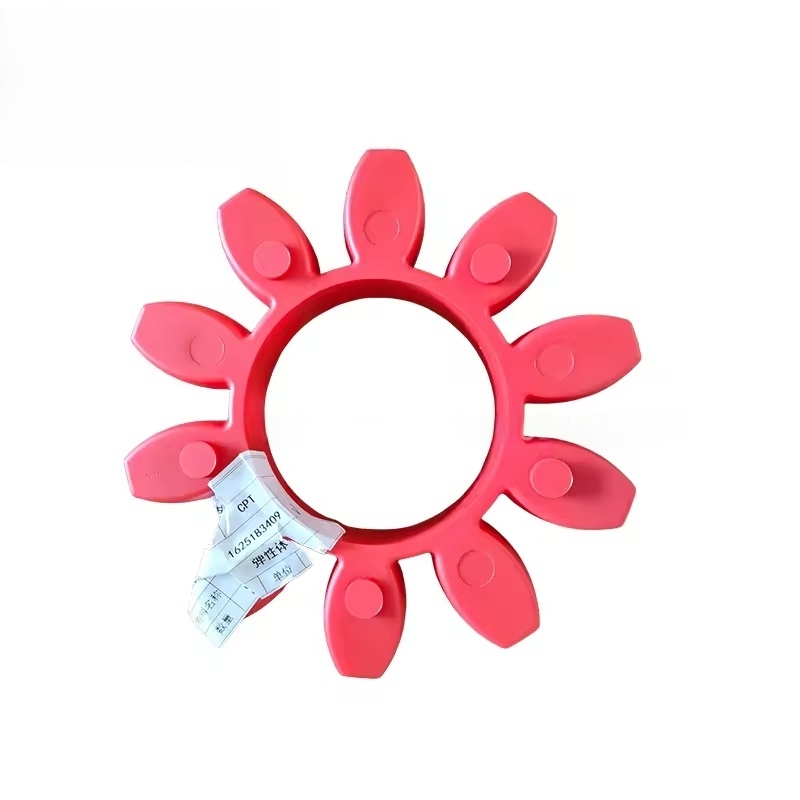

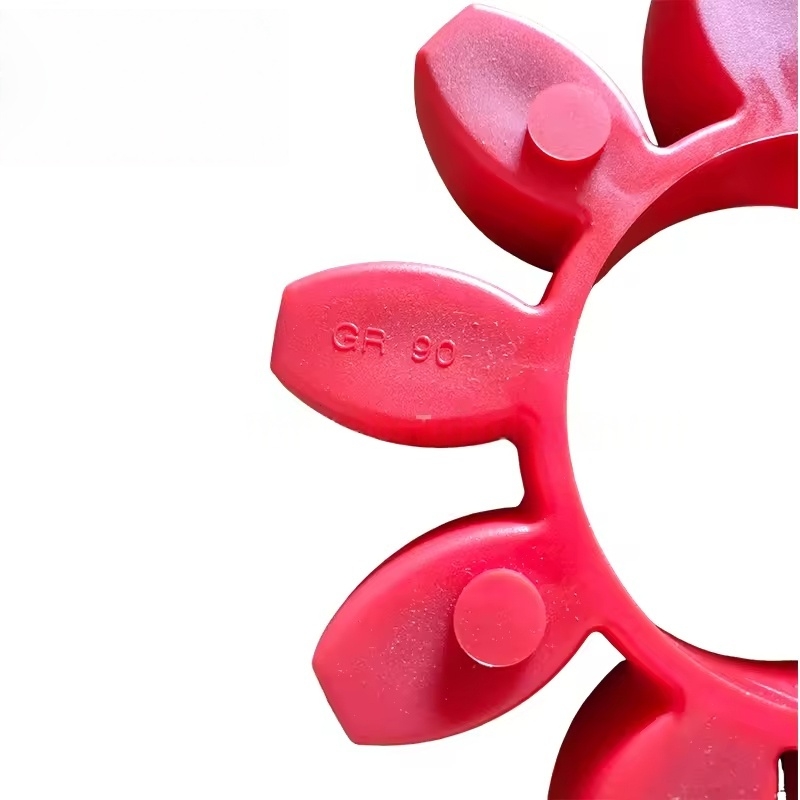

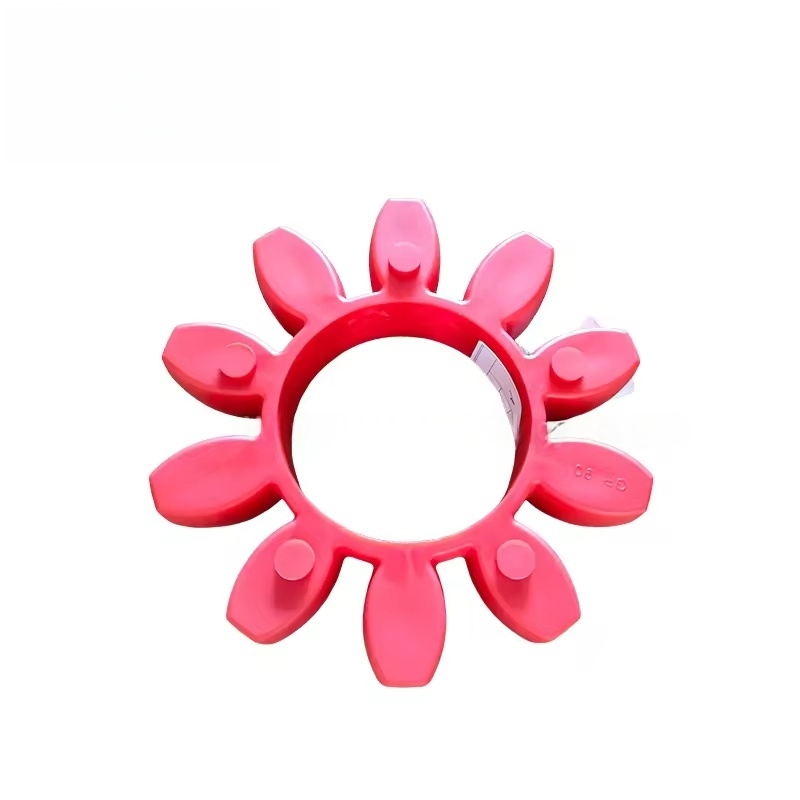

A leggyakoribb típus: széles körben használják a kis és közepes méretű csavaros légkompresszorokban (például a GA sorozatban), amely két félcsatlakozást és egy közbenső elasztikus testet tartalmaz (gumiból vagy poliuretánból).
Jellemzők:
Van bizonyos rugalmasság, amely képes elnyelni a telepítési eltéréseket a motor és a fő egység (axiális, sugárirányú és szögletes) között.
Csökkenti a rezgésátvitelt, csökkenti a működési zajt, és védi a motor és a fő egység csapágyait.
Az egyszerű szerkezet, az egyszerű karbantartás és az elasztikus test viselése esetén külön cserélhető.
Merev tengelykapcsoló
Alkalmazási forgatókönyvek: Néhány nagy méretű vagy nagyon pontos átviteli modell. Fém merev csatlakozási alkatrészekből áll.
Jellemzők:
Nincs rugalmas kompenzációs képesség, amely rendkívül magas koaxialitást igényel a motor és a fő egység között.
Nagy nyomaték-sebességváltó, nagy teljesítményű modellekhez, de szigorú követelmények a telepítés pontosságához.
Membráncsatlakozás
Alkalmazási forgatókönyvek: Néhány csúcskategóriás vagy nagyméretű egység. Fém membrán felhasználása rugalmas elemként.
Jellemzők:
A magas hőmérsékletek és az olajszennyezés ellenállása, a hosszú élettartam, durva körülmények között alkalmas.
Kompenzálhatja bizonyos eltéréseket, miközben megőrzi a magas sebességváltót. Alapfunkció
Nyomaték -sebességváltó: A motor forgási teljesítményét hatékonyan továbbítja a kompresszor főegységére, hogy biztosítsa a fő egység normál működését.
Eltérési kompenzáció: lehetővé teszi a motor és a fő egység közötti kis telepítési eltérést (például a hőmérsékletváltozások vagy a rezgés által okozott elmozdulás), elkerülve az alkatrészek merev feszültség miatti károsodását.
Rezgések elkülönítése: A rugalmas elemeken keresztül elnyeli a rezgéseket, csökkenti a motor és a főegység közötti rezgési sebességváltót, és meghosszabbítja a berendezés élettartamát.
Túlterhelésvédelem: Egyes csatlakozók elasztikus testtervének túlterhelés -funkciója van a motor vagy a főegység károsodásának megakadályozására a pillanatnyi túlterhelés miatt.
Általános hibák és cserejelek
Hibás megnyilvánulások:
A rendellenes rezgés vagy rendellenes zaj zajlik a működés közben (például fém ütközési hangok, nagyfrekvenciás zajok).
Elasztikus test repedése, kopása vagy öregedése (felületi repedésekként nyilvánul meg, keménységváltozások).
A csatlakozó csavarok lazítása vagy törése.
A motor és a főegység nem koaxiális, a tengelykapcsoló kopását vagy túlmelegedését okozza.
Csere időzítés:
Amikor a rugalmas test nyilvánvaló kopást, repedéseket vagy öregedési keményedést mutat.
Amikor a tengelykapcsoló (például a félkötés) összetevői deformációt, repedéseket vagy szálkárosodást mutatnak.
Javasoljuk, hogy ellenőrizze és cserélje ki a kopási körülményeket a fő berendezések karbantartása során (általában 20 000–30 000 óra üzemmód után).
Csere és karbantartási óvintézkedések
Az eredeti gyári alkatrészek előnyben részesítették: Az Atlas Copco tengelykapcsolók méretei, anyagai és pontossága megegyezik a specifikus modellek (például a különböző Power GA -sorozatokhoz kapcsolódó kapcsolatok specifikációi), és csak az eredeti gyári alkatrészeket kell használni a rezgés vagy a sebességváltó meghibásodásának elkerülésére a méret eltérése miatt.
Telepítési pontosság:
A cseréje során a motor és a főegység koaxialitásának pontosan javításakor (a sugárirányú és axiális eltéréseknek általában ≤ 0,1 mm -esnek kell lenniük, mérje meg a tárcsázási mutató segítségével stb.
Az elasztikus test felszerelésekor gondoskodjon arról, hogy ne torzuljon, és egyenletesen húzza meg a csavarokat a megadott nyomatékhoz.
Rendszeres ellenőrzés:
Ellenőrizze az elasztikus test állapotát, a csavarok szorítását és az üzemi hőmérsékletet a napi karbantartás során.
Állítsa le a gépet olyan időben, amikor rendellenes rezgést észlel, és azonnal ellenőrizze, hogy elkerülje a hiba bővítését.
