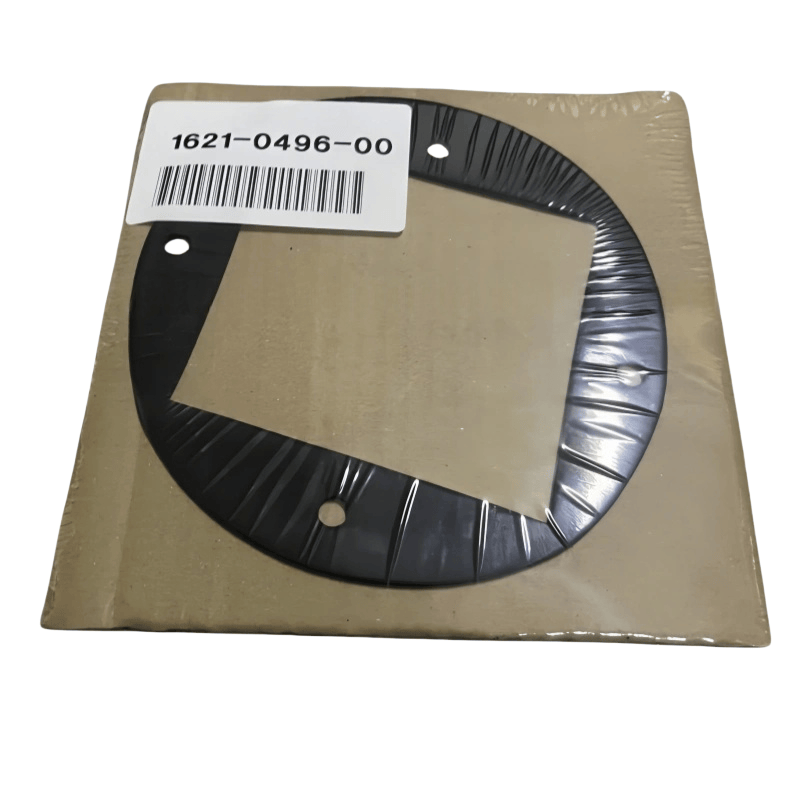

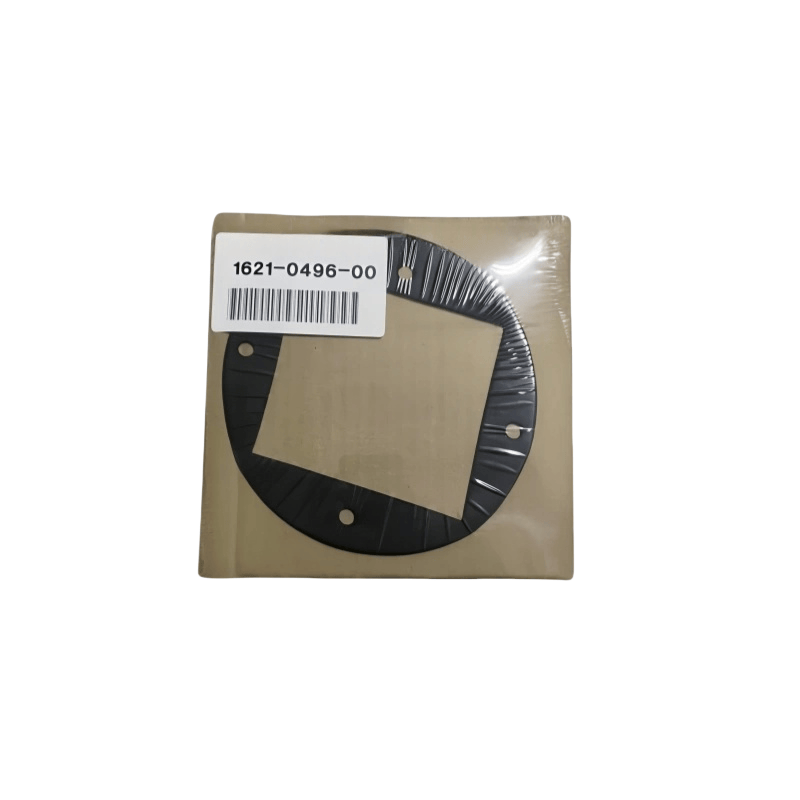

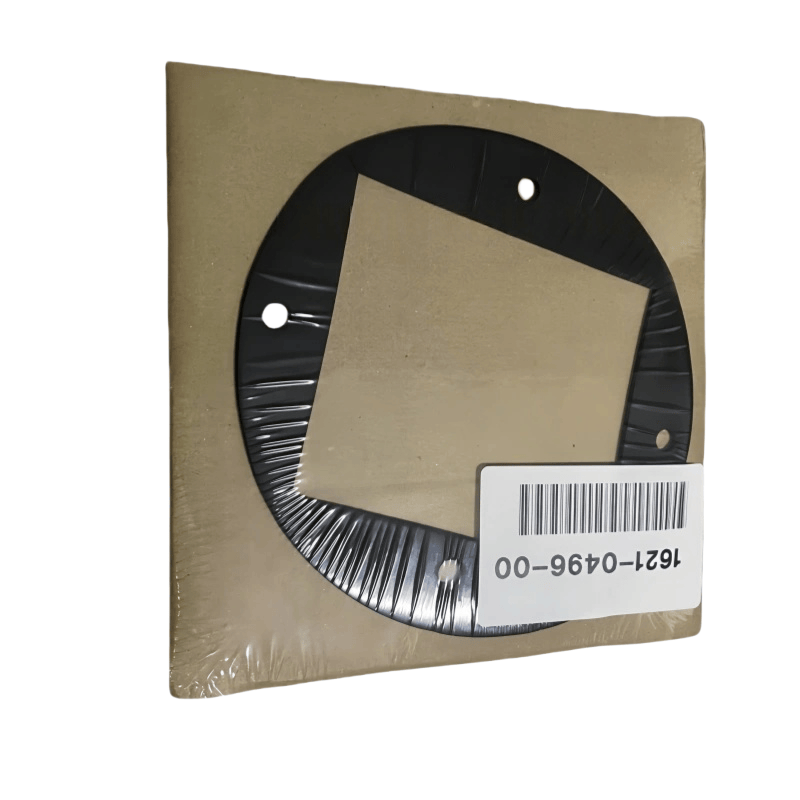

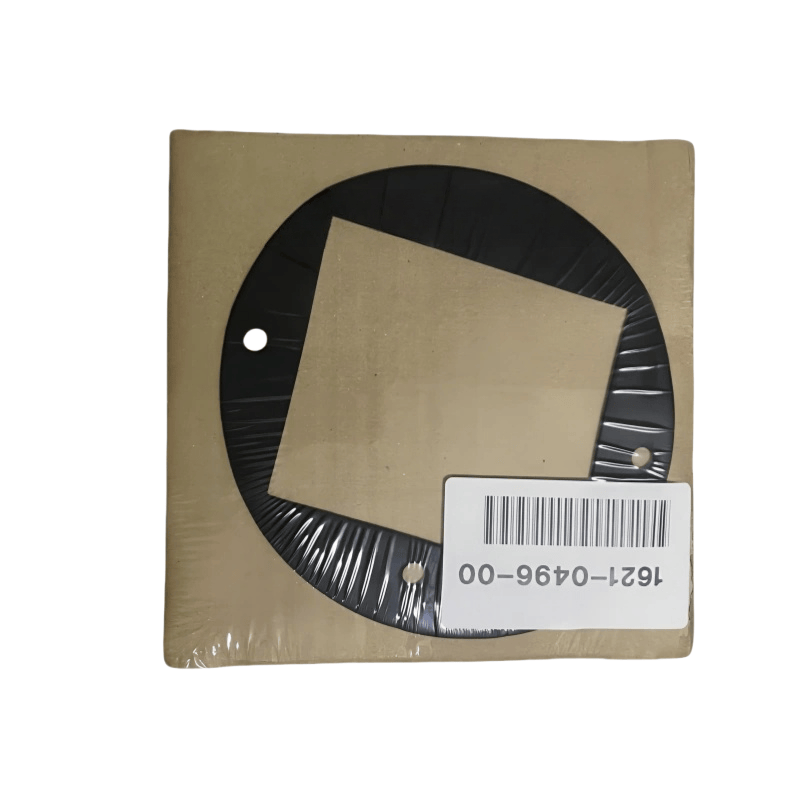

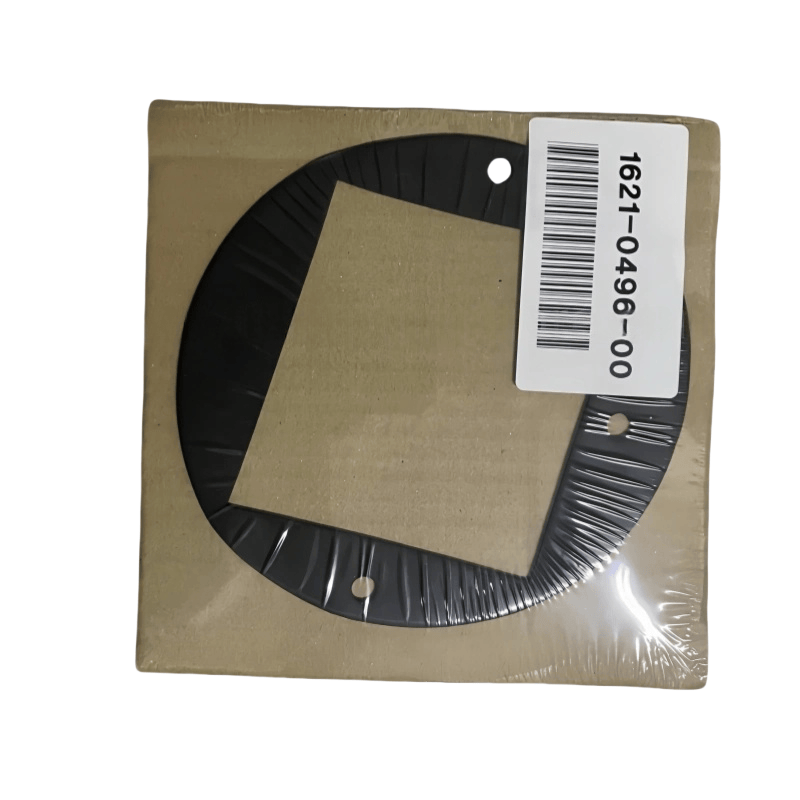

Atlas COPCO 1621049600 Fő funkciók
Zsákó és szivárgásmegelőzés: Saját deformációja (elasztikus vagy műanyag) révén kitölti a két párosító felület mikroszkopikus egyenetlenségét, hogy megakadályozza a sűrített levegő szivárgását, a karimákból származó kenőolajat, a véghuzatokat, a csőfelületeket stb.
Pufferálás és védelem: Csökkenti a közvetlen súrlódási és rezgés sokkot a csatlakozási alkatrészek (például a fém és a fém) között, védve az érintkezési felületeket a karcolásoktól vagy a zúzástól.
Kompenzálási hiányosságok: A gyártási hibák, az összeszerelés eltérései vagy a hőmérsékleti eltérések által okozott párzási felületek hiányosságainak elnyelése, stabil tömítőhatás fenntartása.
Egységes erő eloszlás: A csavarok vagy a kötőelemek nyomását egyenletesen osztja el a párzási felületeken, elkerülve a túlzott helyi stresszt, amely az alkatrészek deformációját okozza.
Általános típusok és alkalmazás forgatókönyvei
Anyagok és szerkezetek alapján elsősorban a következő kategóriákra oszlik:
Gumi tömítések
Anyag: nitrilgumi (olaj ellenálló), fluor gumi (magas hőmérsékleten ellenálló, kémiai korrózió), szilikon gumi (magas és alacsony hőmérsékletekkel szemben ellenálló) stb.
Jellemzők: Jó rugalmasság, kiváló tömítési teljesítmény, alacsony nyomáshoz (≤1 mPa), normál hőmérséklet vagy közepes hőmérsékleten.
Alkalmazások: Olajhűtő interfészek, vízcsövek illesztései, alacsony nyomású karimás párzási felületek, megfigyelő ablaktömítések stb.
Fémtömítés
Anyag: réz, alumínium, alacsony széntartalmú acél, rozsdamentes acél stb. Típus:
Sík alátétek: A fém alkatrészek ízületi felületeihez használják a nyomás tömítését és a nyomás eloszlását;
Fokozógép-alátétek: Gyűrűs alakú fogak vannak a felületen, a fogak deformációján keresztüli tömítést elérve, közepes és nagynyomású forgatókönyvekhez;
Hullámos alátétek: Van bizonyos rugalmasság, és kompenzálhatja a résváltozásokat, amelyek alkalmasak a rezgésre hajlamos területekre.
Alkalmazások: Nagynyomású hengeres test karimák, olaj-gáz elválasztó végfedelek, fő tengely-tömítő ülések stb., Nagynyomású területeken.
Kompozit alátétek
Szerkezet: Fémkeret (például réz, rozsdamentes acél) gumi, azbeszt vagy grafit tömítőanyagokkal borítva, kiegyensúlyozva a fém szilárdságát és a nem fém tömítési teljesítményét.
Jellemzők: Nagynyomású ellenálló (legfeljebb 10 mPa), magas hőmérsékleten ellenálló, komplex munkakörülményekhez alkalmas.
Alkalmazások: Csavargép fő burkolata, nagynyomású szelep karimák, csatlakozási alkatrészek az olajgáz-elválasztók és a hengerek között.
Azbeszt / nem-aszbeszt alátétek
Anyag: Azbeszt (hagyományos anyag, a környezeti aggályok miatt fokozatosan helyettesítve) vagy a nem-aszbestos szálak (például üvegszálak, aramid szálak) gumival kombinálva.
Jellemzők: Jó hőállóság (-50 ℃ ~ 200 ℃), olcsó, közepes és alacsony nyomású tömítéshez alkalmas.
Alkalmazások: Régi dugattyúgép hengerfedelek, kipufogócső karimák stb.
Fő paraméterek és kiválasztás
Méretparaméterek: A belső átmérő, a külső átmérő, a vastagságot szigorúan meg kell illeszteni a csatlakozási alkatrész csavarlyukaival és karima méreteivel, a túl nagy a telepítési nehézségeket okozva, a túl kicsi nem fedi le a tömítő felületet.
Munkanyomás: Az alacsony nyomás (≤1mPa) kiválaszthatja a gumi vagy a nem asbestos alátéteket; A közepes és nagy nyomás (1 ~ 10mPa) fém- vagy kompozit alátéteket kell választania.
Munkahőmérséklet: A normál hőmérséklet (-20 ℃ ~ 80 ℃) kiválaszthatja a nitril-gumi alátéteket; A magas hőmérsékleten (80 ℃ ~ 200 ℃) ki kell választania a fluorubber, fém vagy grafit kompozit alátéteket.
A média kompatibilitása: illeszkedik az érintkező közeggel (levegő, kenőolaj, hűtőfolyadék stb.), Mint például a nitrilgumi olajálló forgatókönyvekhez, fluorubber vagy rozsdamentes acél a korrózió-rezisztens forgatókönyvekhez.
Telepítési és karbantartási pontok
Előkészítés a telepítés előtt:
Tisztítsa meg az olajfoltokat, a rozsda, a dörzsölést az ízület felületén, ügyeljen arra, hogy a felület lapos és tiszta legyen;
Ellenőrizze, hogy az alátétek repedések, sérülések vagy öregedés (például edzett gumi alátétek) vannak -e, és ne használják a képzetleneket.
Helyes telepítés:
Az alátéteket központosítani és el kell helyezni a tömítő felület teljes lefedettségének biztosítása érdekében, elkerülni a helyi szivárgást okozó eltolást;
A csavarok meghúzásakor alkalmazza az egységes erőt (átlós sorrendben), kerülje a túlzott megsemmisítést, amely összetörheti az alátéteket vagy alulszűrőt, ami rossz tömítéshez vezethet;
A fémmosó beszerelése előtt alkalmazzon kis mennyiségű tömítőanyagot (például szilikon tömítőanyagot) a tömítési hatás fokozására (a munkától függően nem szükséges, a munkától függően.
