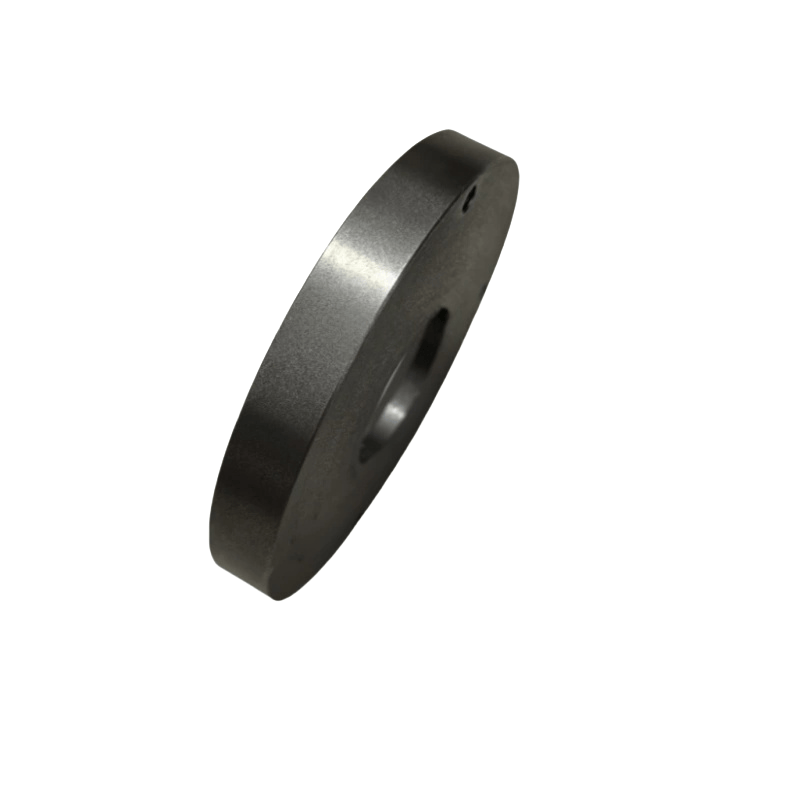

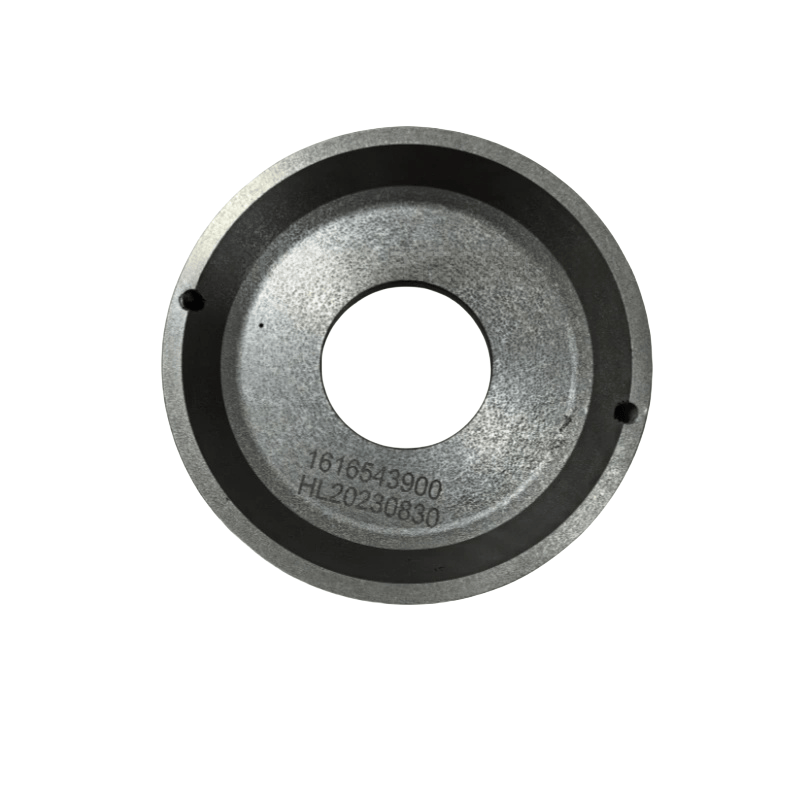

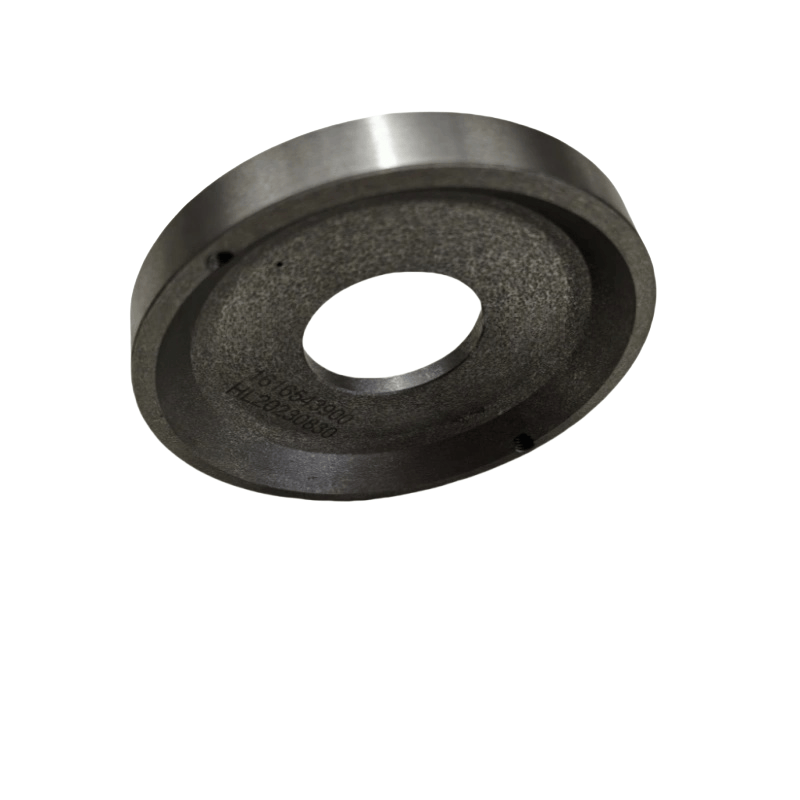

Atlas Copco légkompresszor távolsággyűrű 1616543900

Az Atlas Copco fő funkciói

Pontos pozicionálás: Az olyan alkatrészek összeszerelése során, mint a csapágyak, fogaskerekek és dugattyúk a légkompresszorban, a távtartó gyűrű biztosítja, hogy a szomszédos alkatrészek a tervezési követelmények szerint fenntartsák a tervezett tengelyirányú távolságot, megakadályozva a nem megfelelő távolság miatti túlzott kiürülés vagy a súrlódásos elakadás miatti ingadozást.

Terhelés-diszperzió: Az erőhordozó alkatrészeknél, például a csapágyakon és a tengelyhüvelyekben a távtartó gyűrű elősegítheti az axiális erő elosztását, csökkentve az egyes alkatrészek terhelési nyomását és meghosszabbítva az alkatrészek élettartamát.

Zsákó segítség: Néhány távtartó gyűrűt a tömítőgyűrűkkel együtt használnak a tömítőelemek tömörítésének szabályozására, a tömítés hatásának biztosítására és a kenőolaj -szivárgás vagy a sűrített gázszivárgás megakadályozására.

Egyszerűsített összeszerelés: A szabványosított távtartó gyűrűk helyettesíthetik a komplex lépcsőzetes tengelyeket, csökkentve a feldolgozási nehézségeket, és megkönnyítve a szétszerelést és a karbantartást.

Közös alkalmazáshelyek

Fő tengely-alkatrészek: A csavar típusú légkompresszorok forgó tengelyrendszereiben, például a férfi és nőstény forgórész tengelyek és a motoros tengelyek, a távtartó gyűrűket gyakran a csapágyak és a fogaskerekek (vagy a csatlakozók) közé kell felszerelni a csapágy távolságának és a fogaskerék hálójának ellenőrzéséhez.

Dugattyú összekötő rúdmechanizmus: A dugattyú típusú légkompresszorokban a távtartó gyűrűk használhatók az összekötő rudak és a főtengelyek csatlakozási pontjain, hogy biztosítsák a dugattyú pontos dugattyús mozgását a hengerben, és kerüljék az ütközéseket a hengerfejkel.

A henger test és a végborítás között: Egyes légkompresszorok esetén a távtartó gyűrűt használják a henger test és a végborítás közötti távolság szabályozására, hogy biztosítsák a belső tömítőelemek ésszerű kompressziós mennyiségét.

Olaj -elválasztó mag: Az olajgyűjtő vödörben a távtartó gyűrű felhasználható az olajszeparátor magjának helyzetének rögzítésére, hogy biztosítsa annak koaxialitását a vödör testével és javítsa az elválasztási hatékonyságot.

Anyag és kiválasztás

Anyag: Az erő méretétől, a munka hőmérsékletétől és a kopásállósági követelményektől függően a gyakori anyagok a következők:

Szokásos szénacél (alacsony terhelésű, normál hőmérsékleti forgatókönyvekhez);

Rozsdamentes acél (korrózióálló, nedves vagy olajtartalmú környezethez alkalmas);

A réz- vagy alumíniumötvözet (lágy textúra, csökkentheti a párosító alkatrészek kopását, alkalmas a pontos összeszerelésre). Fő paraméterek:

Belső átmérő (a tengely vagy a telepítési helyzet külső átmérőjének megfelelő);

Külső átmérő (illeszkedik a ház belső átmérőjéhez vagy a párosító részhez);

A vastagság (a távolsági távolság meghatározására szigorúan meg kell felelnie a tervezési rajzok követelményeinek, a toleranciát általában ± 0,01 és ± 0,05 mm között szabályozzák);

A felületi érdességnek (simanak kell lennie, hogy elkerülje a párosító rész karcolását az összeszerelés során).
