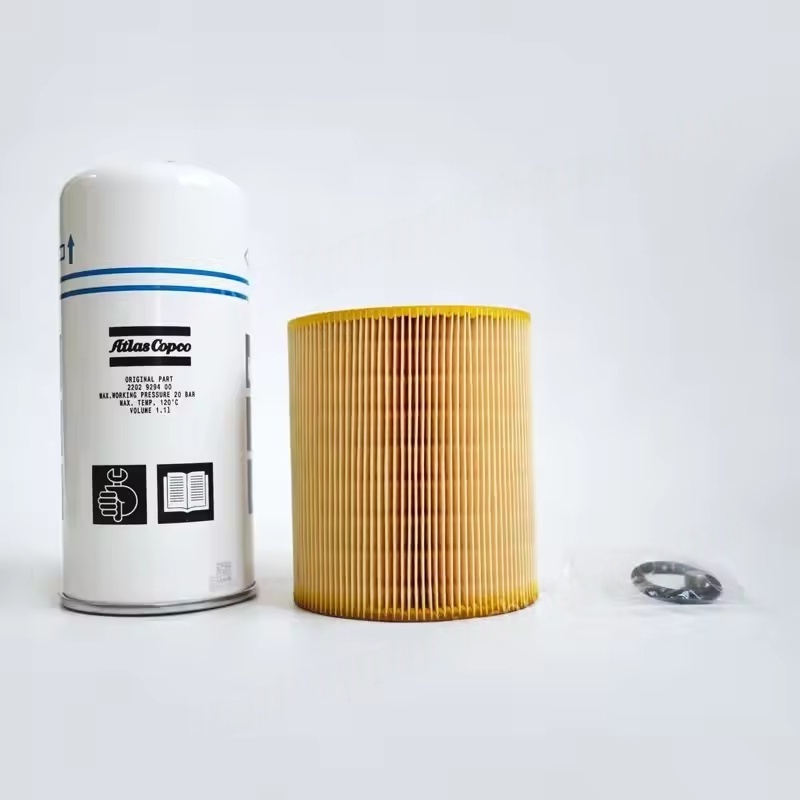

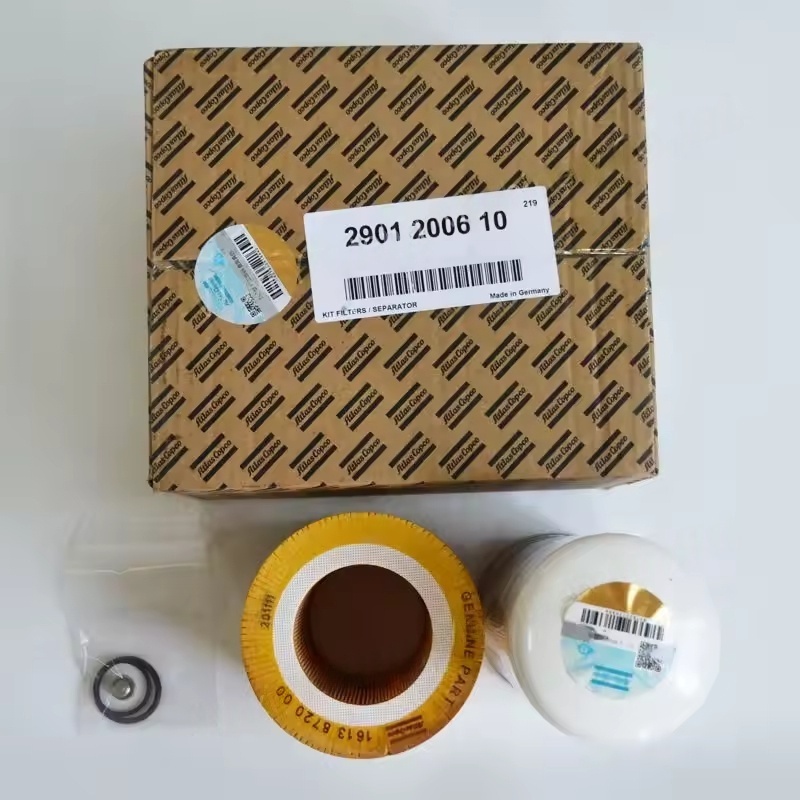

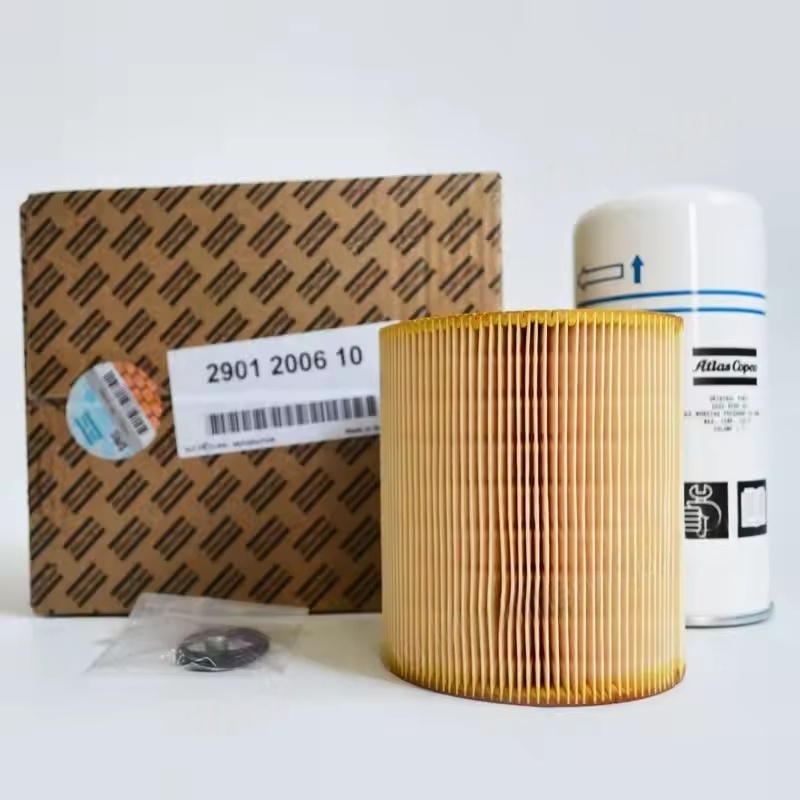

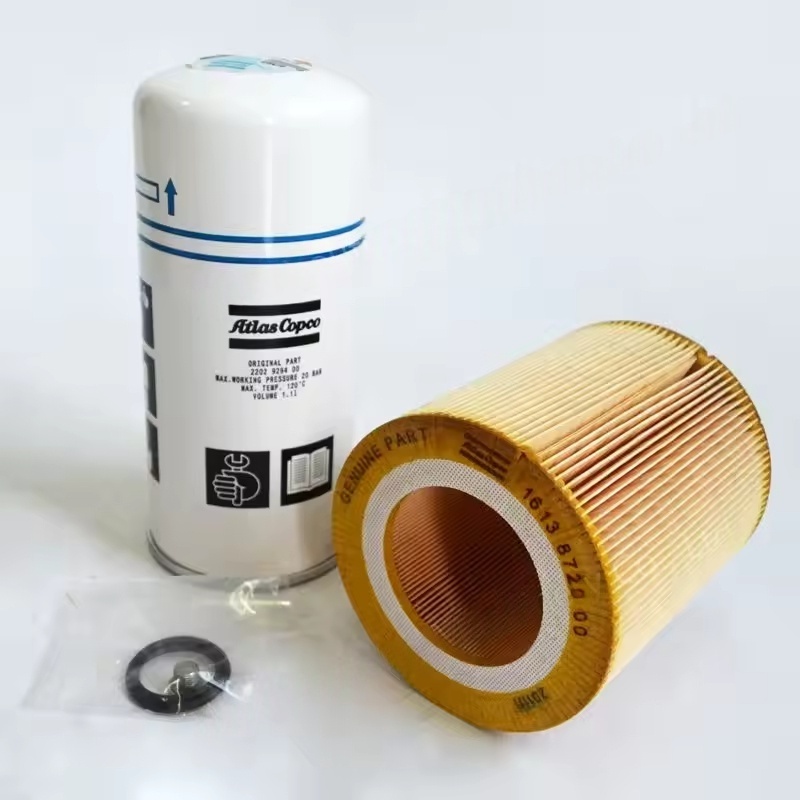

2901200610 Olajszűrő Atlas Copco Air Compressor Kit szűrő elválasztó 1625426100 Eredeti

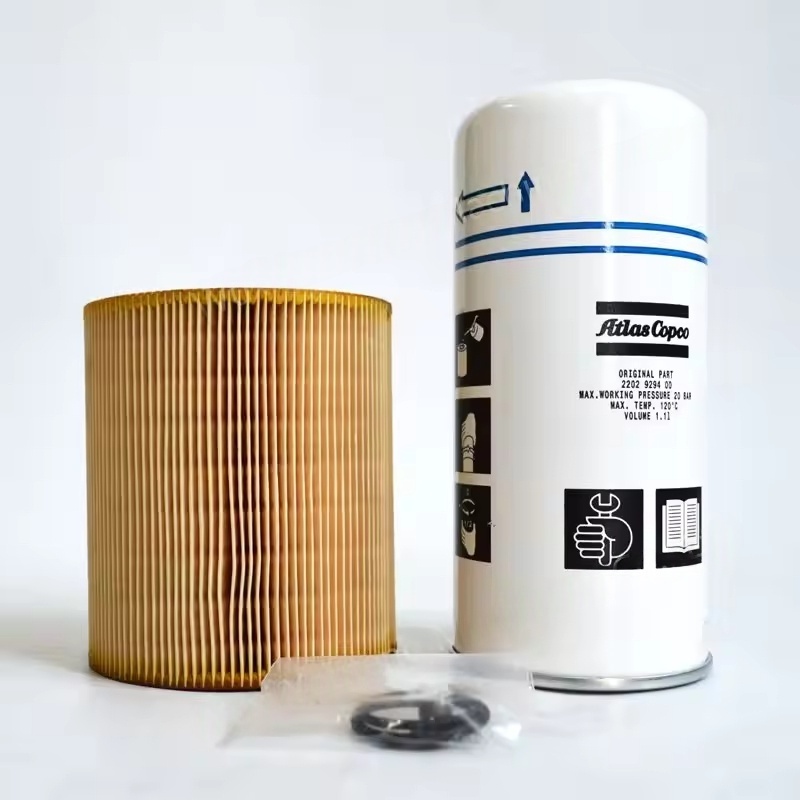

I. Atlas Copco légszűrő alkatrészei

A légszűrőket a por, részecskék, nedvesség és egyéb szennyeződések eltávolítására használják a bejövő levegőből, megakadályozva őket, hogy belépjenek a légkompresszor főegységébe (például csavar, dugattyú stb.), Elkerülve a belső alkatrészek kopását, elzáródását vagy korrózióját, és csökkentve a későbbi feldolgozó berendezések terheit.

Fő alkotóelemek:

Szűrőház (külső héj)

Fémből vagy nagy szilárdságú műanyagból készítve bizonyos tömítési és nyomásálló tulajdonságokkal rendelkezik, védve a belső szűrő elemet és a légáramot simán irányítva. Általában bemeneti és kimeneti interfészekkel rendelkezik, és néhányuk nyomáskülönbség -mutatókkal van felszerelve (hogy emlékeztesse a szűrőelem cseréjét).

Szűrőelem

Anyag: Általában papírból, nem szőtt anyagból, üvegszálból vagy fémhálóból, és a különböző anyagok különböző szűrési pontosságokkal rendelkeznek (általában több mikrométertől több tíz mikrométerig).

Szerkezet: Leginkább hajtogatott vagy hengeres, növelve a szűrési területet és meghosszabbítva a szolgálati élettartamot.

Funkció: A szilárd részecskék és a levegőben lévő némi nedvesség rögzítése a lehallgatás és az adszorpció révén, és a szűrési hatékonyság közvetlenül befolyásolja a levegőbevitel minőségét.

Alkatrészek tömítése

Mint például a gumi tömítőgyűrűk, biztosítva a tömítést a szűrőház és a szűrőelem között, valamint a szűrőház és a légkompresszor levegőbevitele között, megakadályozva, hogy a szűrés nélküli levegő közvetlenül belépjen a rendszerbe.

Kiegészítő alkatrészek

Egyes szűrők védőfedelekkel vannak felszerelve (az esővíz és a törmelék bejutásának megakadályozása érdekében), a leeresztő szelepekkel (a kondenzált víz kiürítéséhez a szűrőházban) vagy a differenciális nyomáskapcsolók (a riasztás kiváltásához, amikor a szűrőelem eldugul).

Ii. Atlas Copco olajszűrő alkatrészek (az olaj-gáz elválasztójaként)

Amikor a légkompresszor működik, az olajkeverők keverik a sűrített levegővel (különösen az olaj-injektált légkompresszorok esetében). Az olajszűrő alkatrészének magfunkciója az olaj elválasztása a sűrített levegőtől, biztosítva, hogy a kibocsátott sűrített levegőnek olyan olajtartalma legyen, amely megfelel a szabványnak (általában ≤ 3 ppm), és ugyanakkor visszanyeri a kenőolajat az újrahasznosításhoz.

Fő alkotóelemek:

Olaj-gáz elválasztó tartály

A fémnyomás -edény, miután a sűrített levegő és a kenőolaj keveréke belép a tartályba, kezdetben a térfogat -tágulás, a centrifugális erő stb. (Durva elválasztása) és a nagyobb olajcseppek a gravitáció miatt esnek az aljára.

Olaj-gáz elválasztó szűrő elem

Anyag: többrétegű kompozit szűrőanyag (például üvegszál, poliészter rost stb.), Hidrofób tulajdonságokkal, amelyek képesek apró olajcseppek adszorbeálására.

Funkció: Finom szűrés elvégzése az elválasztott sűrített levegőn, diffúziós és lehallgatási alapelvek révén, a mikrométer méretű olajcseppek kondenzálása nagyobb olajcseppekbe, és visszaküldve azokat az olajtartályba.

Teljesítmény -mutatók: Az elválasztási hatékonyság (közvetlenül befolyásolja a sűrített levegő minőségét), a portartó képesség (a szerviz élettartamának meghatározása), a nyomáskülönbség (növekszik, ha a szűrőelem eldugul, és időben cserélést igényel).

Olajhivatkozási rendszer

Visszatérő olajcső: Az elválasztott kenőolaj vezetése az elválasztó tartály aljáról a légkompresszor főegységének (például csavarkompressziós kamra) felé, csökkentve az üzemanyag -fogyasztást.

Visszatérő olajellenőrző szelep: A kenőolaj visszatérésének megakadályozása, amikor a kompresszor leáll, elkerülve az olaj permetezését a következő indítás során.

Biztonsági és megfigyelő alkatrészek

Biztonsági szelep: automatikusan felszabadítja a nyomást, amikor az elválasztó tartályban lévő nyomás meghaladja a határértéket, védve a berendezést.

Olajszint tükör / érzékelő: Az olajszint megfigyelése az olajtartályban a normál kenési rendszer olajellátásának biztosítása érdekében.
