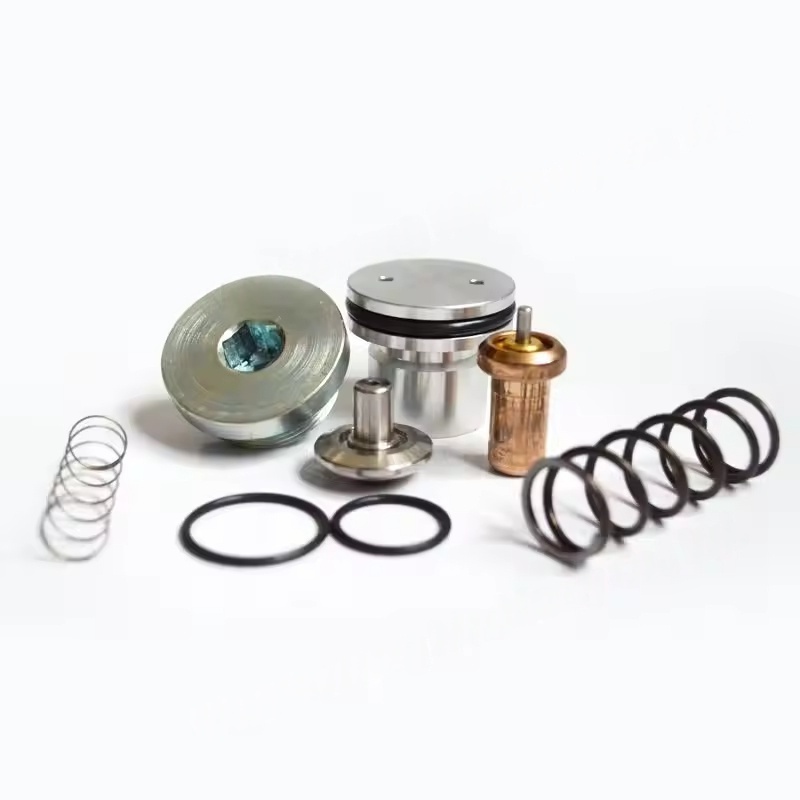

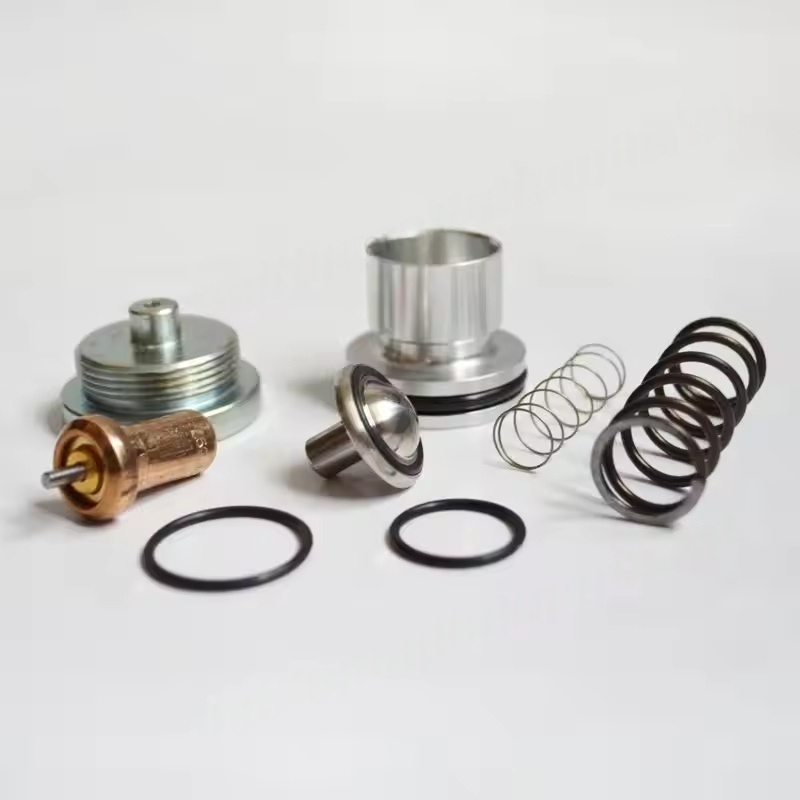

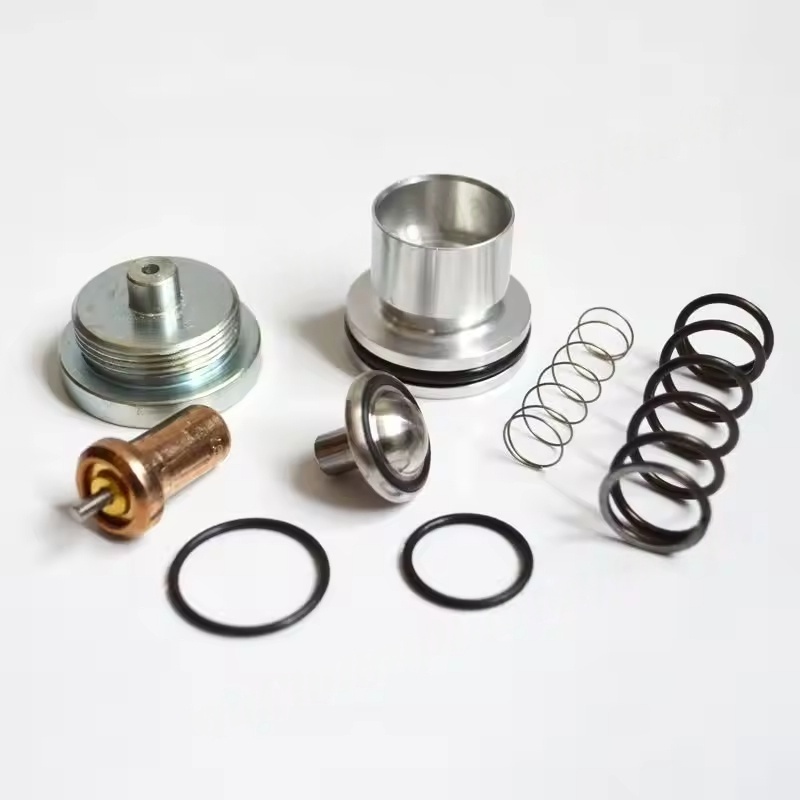

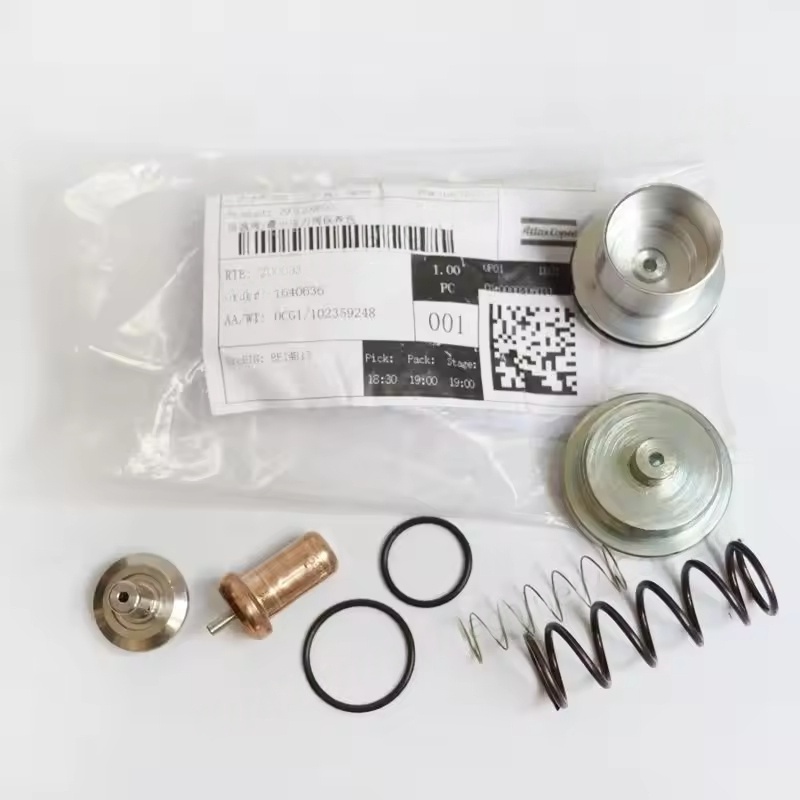

2901109500 Atlas Copco olaj injektált csavaros légkompresszor készlet Therm MPV C40 Eredeti

Az Atlas COPCO MPV C40 alapvető funkciói

A minimális rendszernyomás meghatározása

A kompresszor elindulása után az MPV C40 bezárva marad, amíg az olaj-gáz elválasztóban lévő nyomás el nem éri a beállított minimális nyomást (általában 4-5 bar), amely ezután kinyílik, hogy a kenőolaj simán tudjon keringni (a főcsapágyba és a forgórészhöz képező felületre a nyomáskülönbség miatt), elkerülve a rossz kenést az elégtelen nyomás miatt.

Hőkezelő funkció

A szokásos minimális nyomásszelepekhez képest az állandó hőmérsékletű MPV C40 integrálja a hőmérséklet-érzékelő elemet, amely automatikusan beállíthatja a szelep kinyitását vagy a nyílás időzítését a sűrített levegő hőmérséklete szerint, optimalizálva az olaj-gáz elválasztás hatékonyságát:

Alacsony hőmérsékleten (például hideg indítás) késik a kinyitás, hogy a rendszer gyorsan felmelegedjen és csökkentse a kondenzátum víz képződését;

Magas hőmérsékleten (például a teljes terhelésű működés) pontosan szabályozza a nyomást, hogy elkerülje az olaj-gáz elválasztó túlterhelését.

Olaj-gáz elválasztó rendszer védelme

A sűrített levegő fordított áramlásának megakadályozása a downstream csővezetékből az olaj-gáz elválasztóig, amikor a kompresszort kirakodják vagy leállítják, hogy elkerüljék az olajszint rendellenes ingadozásait vagy az olaj- és gáz vegyes gázának fordított hatását az elválasztó elemre (például az olaj elválasztó magjára), és meghosszabbítsák annak élettartamát.

Stabil downstream nyomás

Az aktiválás után stabilan képes kimeneti nyomást, csökkentve a kompresszor betöltése/kirakodás által okozott nyomásingadozásokat, és biztosítva a downstream gázfelhasználó berendezések stabilitását.

Atlas COPCO MPV C40 struktúra és működési elv

Fő szerkezet: A szeleptestből, a szelepmagból, a rugóból, a hőmérséklet-érzékelőből (állandó hőmérséklet-vezérlőegység), a tömítésekből stb. Összeáll, általában az olaj-gáz elválasztó kimenete és a rendszer csővezetéke között.

Atlas COPCO MPV C40 Munka logika:

Startup szakasz: A rugóerő a szelepmag bezárását okozza, és az olaj-gáz elválasztó nyomása fokozatosan növekszik;

Az Atlas COPCO MPV C40 eléri a beállított nyomást + hőmérsékleti állapotot: a szelepmag legyőzi a rugóerőt, hogy kinyitja, és a sűrített levegő belép a downstream rendszerbe a kimeneten keresztül;

Atlas COPCO MPV C40 Lezárás / kirakodás: A szelepmag a rugós erő hatása alatt bezárul, blokkolva a fordított áramlást.
