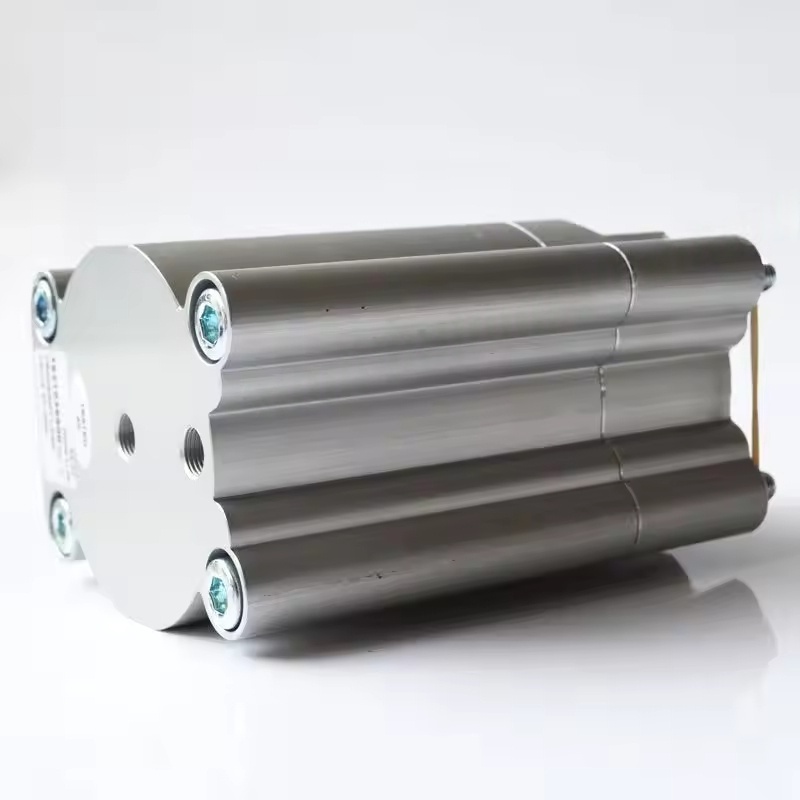

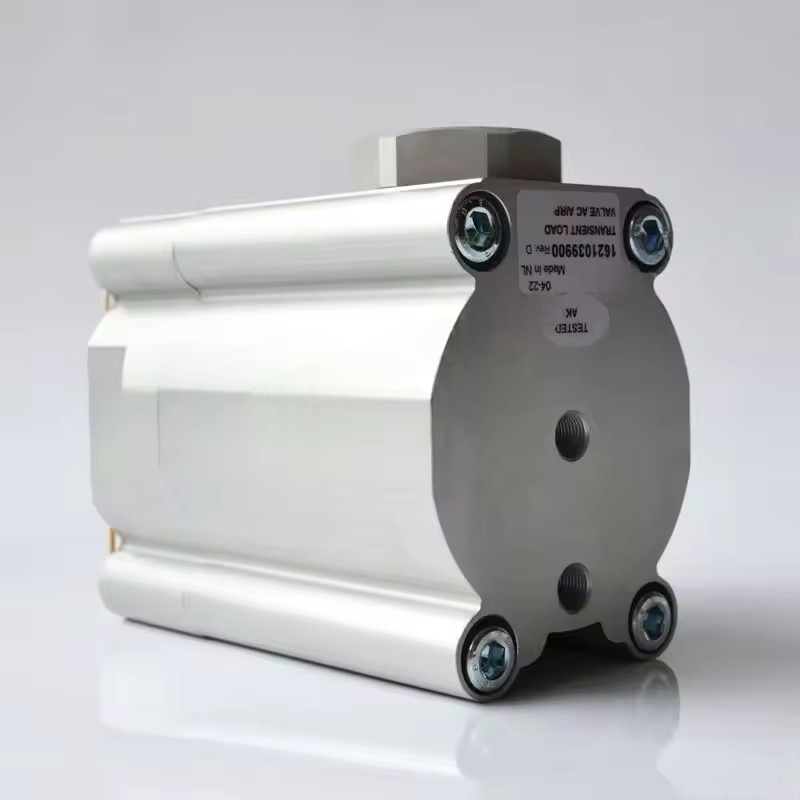

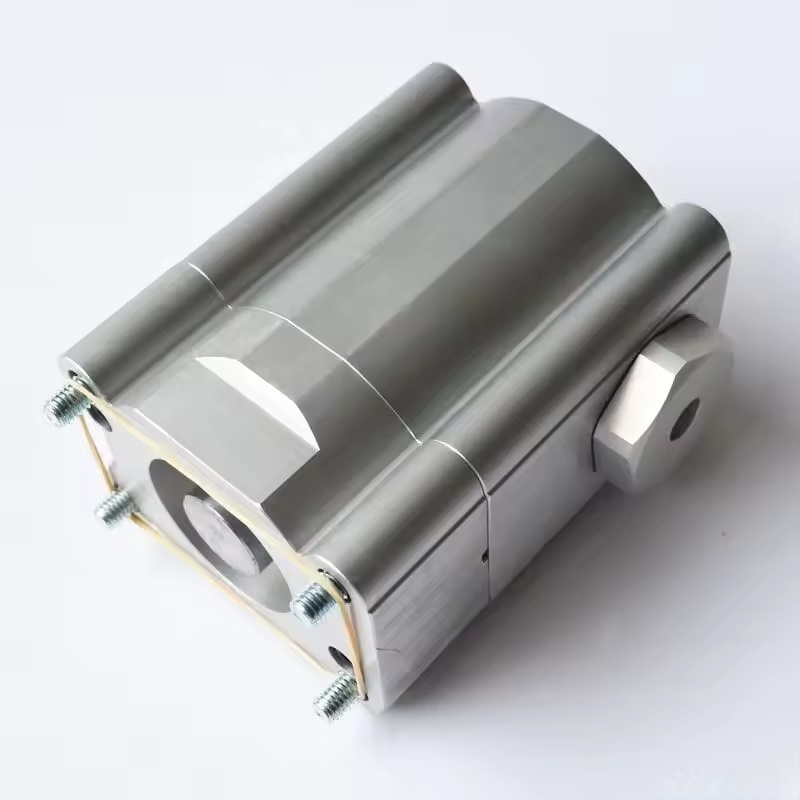

1621039900 Atlas COPCO WUX AIR kompresszor REGUL szelep

Az Atlas Copco Wux szabályozó szelep fő funkciói

Nyomásszabályozás és stabilitás

Nyomásérzékeny szelepként a WUX szabályozó szelep automatikusan beállíthatja a nyitási fokot a beállított nyomástartomány szerint (például a felhasználó szükséges nyomása vagy a csővezeték hálózatának visszacsatolási nyomása):

Ha a rendszernyomás alacsonyabb, mint a beállított érték, akkor a szelep szélesebb, növelve a szívómennyiséget és lehetővé téve a kompresszor terhelés alatti működését, ezáltal növelve a kipufogó mennyiségét;

Ha a rendszernyomás magasabb, mint a beállított érték, a szelep bezáródik vagy kikapcsol, csökkentve a szívó térfogatát, ami miatt a kompresszor belép a kirakodott állapotba és elkerüli a túlnyomásot.

Ez fenntartja a downstream csővezeték-hálózati nyomást egy stabil tartományon belül, biztosítva a gázfelhasználó berendezés normál működését.

Terhelésszabályozás és energiamegtakarítás

A szívófogat pontos ellenőrzésével lehetővé teszi a kompresszor számára, hogy "részleges terhelés" módban működjön (a gyakori indulás helyett), amely különösen alkalmas forgatókönyvekre, amelyek jelentős ingadozásokkal rendelkeznek a gázigényben:

Csökkentse az energiahulladékot a kirakodás során (a kompresszor továbbra is forog, de az energiafogyasztás jelentősen csökken a kirakodási állapot során);

Csökkentse a mechanikus kopást, és bővítse a fő egység és a motor szerviz élettartamát.

Védelmi funkciók

Néhány WUX szabályozó szelep integrálja a biztonsági védelmi logikát. Ha a kompresszor -rendellenességet észlelik (például túlmelegedés vagy túlterhelés), akkor ez bezárhatja a beszívócsatornát dike, amely arra kényszeríti a kompresszorot, hogy kirakodjon vagy leállítson.

Felépítés és működési elv

Magszerkezet ： Általában a szeleptestből ， a szelepmagból dike rugó, membrán (vagy dugattyú) ， nyomóérzékelő lyukak és a vezérlő interfész. Egyes modellek elektromágneses meghajtó alkatrészt tartalmaznak (a távirányítóhoz).

Munka logika ：

A nyomásérzékelő lyukak valós időben figyelemmel kísérik a rendszer nyomását, és továbbítják a jelet a membránnak (vagy dugattyúnak) ；

Amikor a nyomás megváltozik, a membrán erőnek van kitéve, és meghajtja a szelepmagot, hogy mozoghasson-a beviteli csatorna keresztmetszeti területének megváltoztatása ；

A rugó biztosítja a visszaállítási erőt, és egyensúlyt teremt az érzékelt nyomással - a szelepnyílás stabil szabályozásának elérésével.

Kompatibilis modellek és alkalmazások

Kompatibilis modellek ： A WUX szabályozó szelepet elsősorban az Atlas COPCO kis- és közepes méretű, rögzített sebességű csavaros légkompresszorokkal (például a GA sorozat néhány modelljével) használják, különösen a frekvenciakonverzióvezérlés nélküli modellekhez ， mint a terhelés szabályozásának alapvető alkotóeleme.

Alkalmazási forgatókönyvek ： Az ipari mezőkben széles körben használják a nyomásstabilitás magas követelményeit (például a mechanikus feldolgozást ， automatizált gyártósorok ， csomagolóipar stb.
