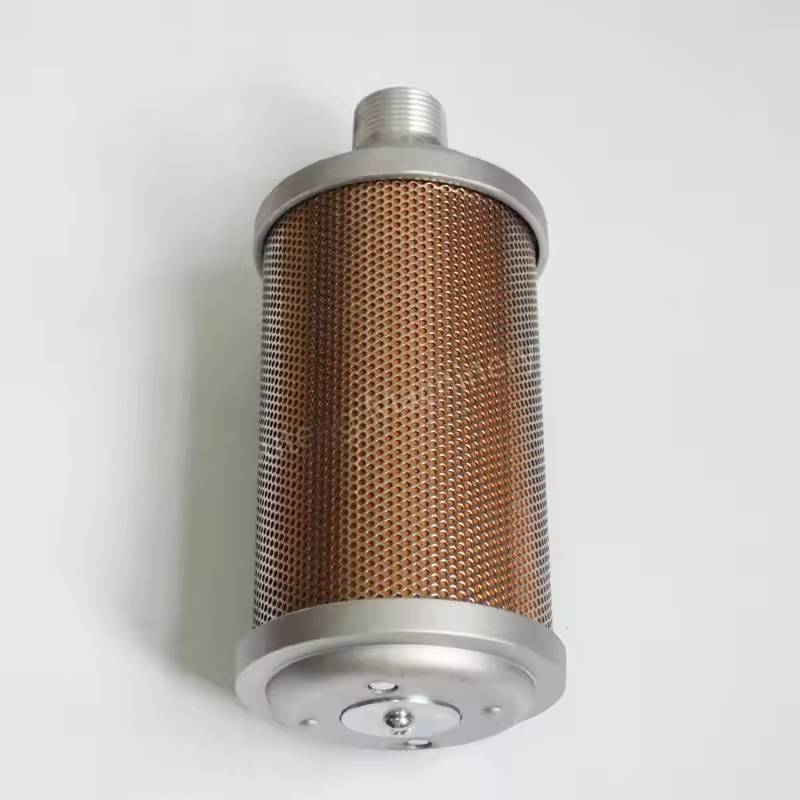

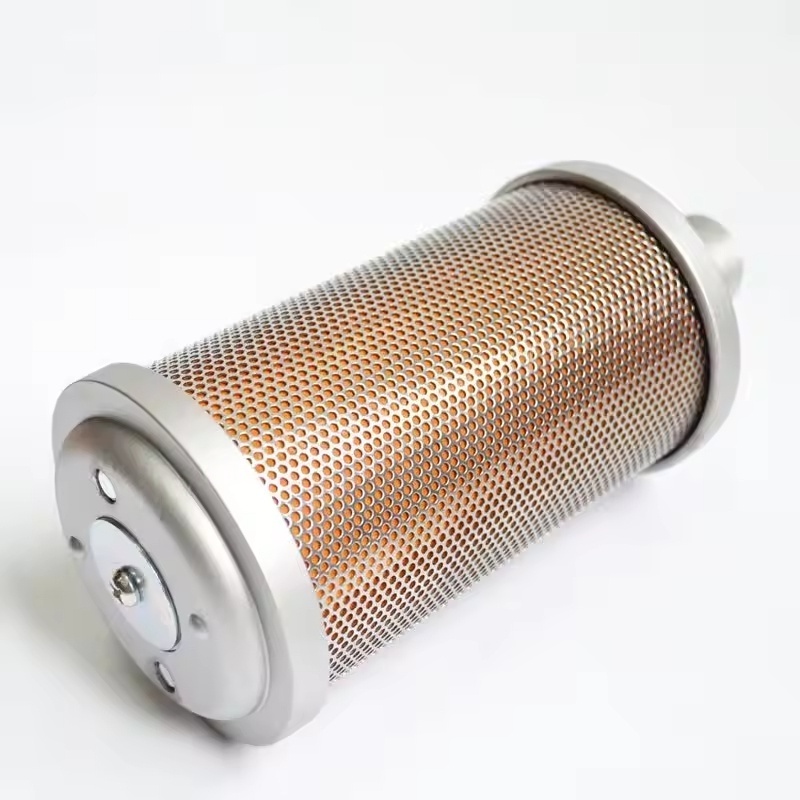

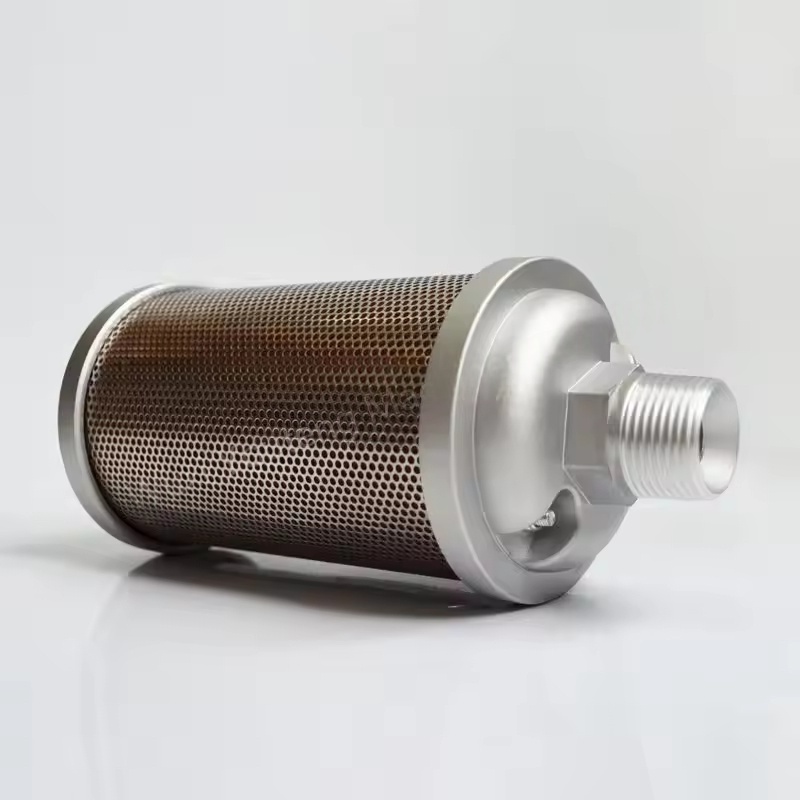

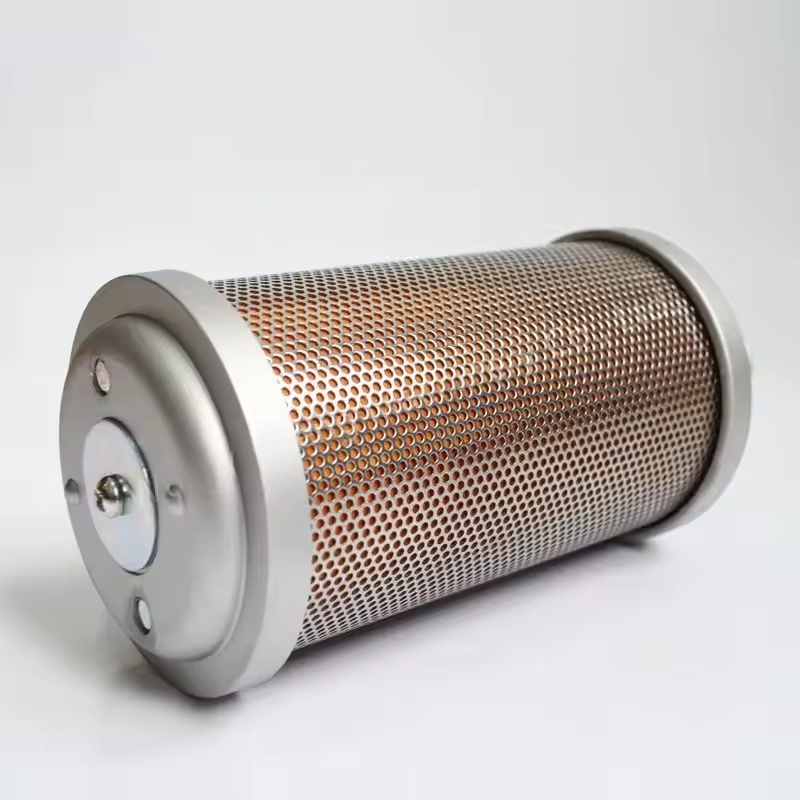

1617616402 Atlas Copco légkompresszor hangtompító rész

1. Atlas Copco Silencer alkatrészhéj

FUNKCIÓ: Védi a belső zajcsökkentési struktúrát, és simán irányítja a légáramot.

Anyag: Általában acéllemezekből (például hidegen hengerelt acélból) vagy rozsdamentes acélból készül, bizonyos szilárdsággal és korrózióállósággal. Néhány kis méretű hangtompító használhat alumíniumötvözetet a súly csökkentésére.

Jellemzők: A héj felületét festéssel vagy galvanizálással lehet kezelni a rozsdamentes képesség javítása érdekében. A strukturális kialakításnak kiegyensúlyoznia kell a tömítést és a légáramlás ellenállását.

2.

FUNKCIÓ: Csökkenti a zajt a hangenergia elnyelésével. Ez a hangtompító alapvető zajcsökkentő alkotóeleme.

Közös anyagok:

Üvegszálas: Olcsó és jó hangelnyelés hatása, de védő intézkedéseket kell tenni a rostszalagolás elkerülése és a sűrített levegő szennyeződése érdekében.

Porózus kerámia: A magas hőmérsékletek és az olajfoltok ellenállása, az olajkapcsoló légkompresszorokhoz alkalmas.

Fém huzalháló / porózus fémlemez: jó levegő-permeabilitás, képes ellenállni a nagynyomású, gyakran nagynyomású légkompresszorokban.

Poliészter rost: Környezetbarát és nem hajlamos a nedvesség felszívódására, amely alkalmas forgatókönyvekre, amelyek magas levegőminőségű igényekkel rendelkeznek (például élelmiszer, gyógyszeripar).

3. Atlas Copco Silencer rész belső szerkezeti alkatrészei

Porózus csövek / partíciók:

Vezesse a légáram egyenletes eloszlását, lehetővé téve a hanghullámok számára, hogy teljes mértékben kapcsolatba lépjenek a hangcsökkentő anyaggal.

A perforáció kialakítását (átmérője, távolságát) a légkompresszor kipufogófrekvenciájának megfelelően kell optimalizálni, hogy javítsák a zajcsökkentési hatást az adott frekvenciasávokban.

Bővítő kamra / rezonátor:

Használja ki a hanghullám-reflexió és az interferencia elvét a zaj megszüntetésére, amelyet gyakran használnak az alacsony frekvenciájú zaj csökkentésére.

Különböző térfogatkamrák kombinálhatók a szélesebb frekvenciatartomány lefedésére.

4.

FUNKCIÓ: Csatlakozik a légkompresszor kipufogócsatornájához, csővezetékéhez stb., Hogy szivárgás nélkül biztosítsa a szoros tömítést.

Forma:

Menetes felület (például NPT, G szál): A kis légkompresszorokhoz alkalmas, a telepítés kényelmes.

Karima interfész: Közepes és nagy légkompresszorokhoz használják, a kapcsolat szilárd, és a tömítés teljesítménye jó.

Gyors csatlakozó: Kényelmes szétszereléshez és karbantartáshoz, gyakori a mobil légkompresszorokban.

5.

FUNKCIÓ: Megakadályozza a részecskéket a hangcsökkentő anyagból a légkompresszor rendszerbe vagy a csővezetékbe való belépésbe, elkerülve a berendezés vagy a végfelhasználási gáz szennyeződését.

Anyag: A fémháló (például a rozsdamentes acél háló) vagy a magas hőmérséklet-rezisztens szűrőtartó, az elzáródás megakadályozása érdekében rendszeresen meg kell tisztítani vagy ki kell cserélni.

A hangtompítók típusai (szerkezetenként)

Rezisztens hangtompító: tükrözi a hanghullámokat a tágulási kamrák, rezonátorok stb. Révén, amely alkalmas az alacsony frekvenciájú zaj csökkentésére.

Rezonáns hangtompító: Elsősorban a hangcsökkentő anyagokra támaszkodik a hanghullámok felszívása érdekében, ami jó a közép-magas frekvenciajavalás csökkentésében.

A rezonáns impedancia kompozit hangtompító: mindkettő előnyeit egyesíti, egyidejűleg csökkentheti a zajt széles frekvenciatartományban, a legszélesebb körben használt.
