1. Funkció és működési elv
Automatikus folyadékszintű vezérlés: Az olaj-gáz elválasztó vagy gáztároló tartály kondenzátum-gyűjtési területén a gömb alakú úszószelep a folyadékszint megváltoztatásával az úszó mozgásán keresztül meghajtja a szelepmagot, hogy kinyitja és bezárja, automatikusan szabályozza a tápközeg kisülését vagy feltöltését (például kondenzátum, kenőolaj).
Anti-reflux és tömítés: A gömb alakú szerkezet és a tömítő ülés kombinálva gyorsan levághatja vagy összekapcsolhatja az áramlási utat, megakadályozva a közeg visszaáramlását, és ugyanakkor biztosítva a zárt állapotban a tömítést, elkerülve a sűrített levegő szivárgását.
Védőfunkció: Az olaj-gáz elválasztó tartályban megakadályozhatja a kompresszorot az olaj nélkül történő olaj nélkül, vagy a magas olajszint miatt a sűrített levegő hordozó olaj problémája.
2. Szerkezeti és anyagjellemzők

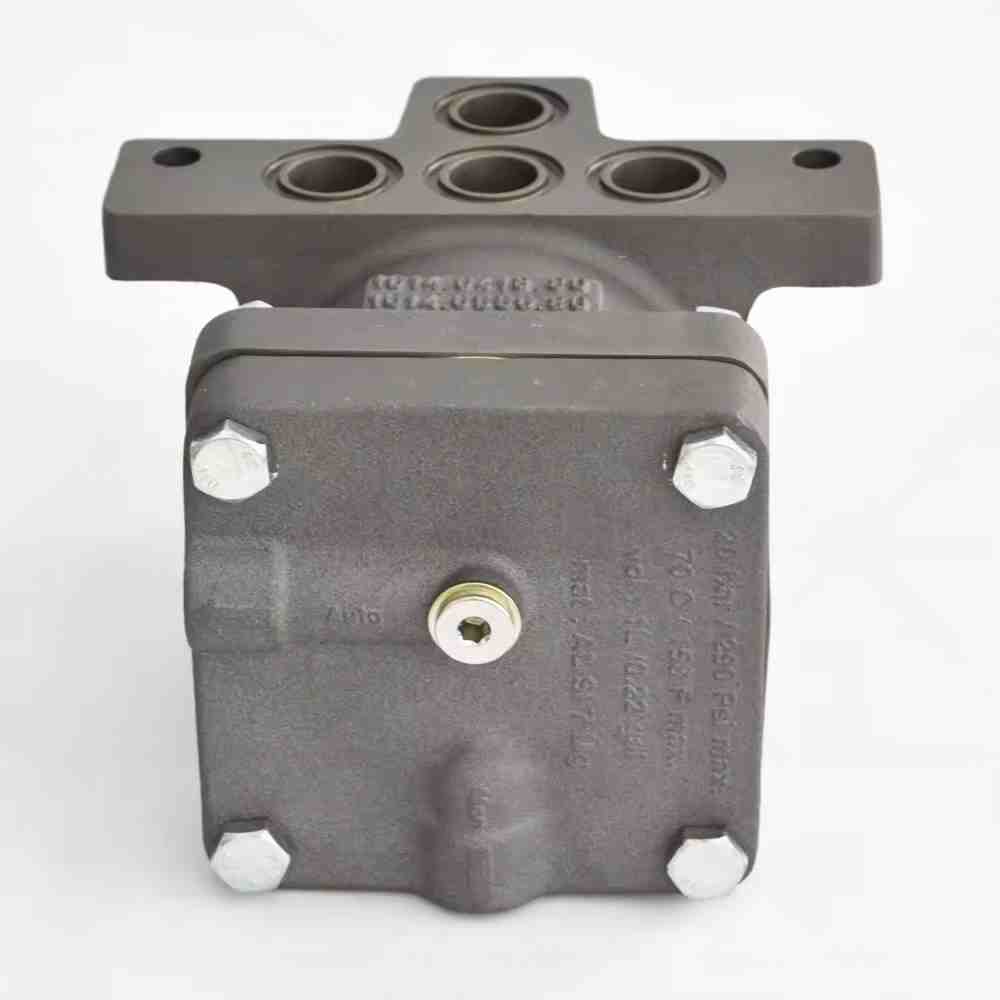

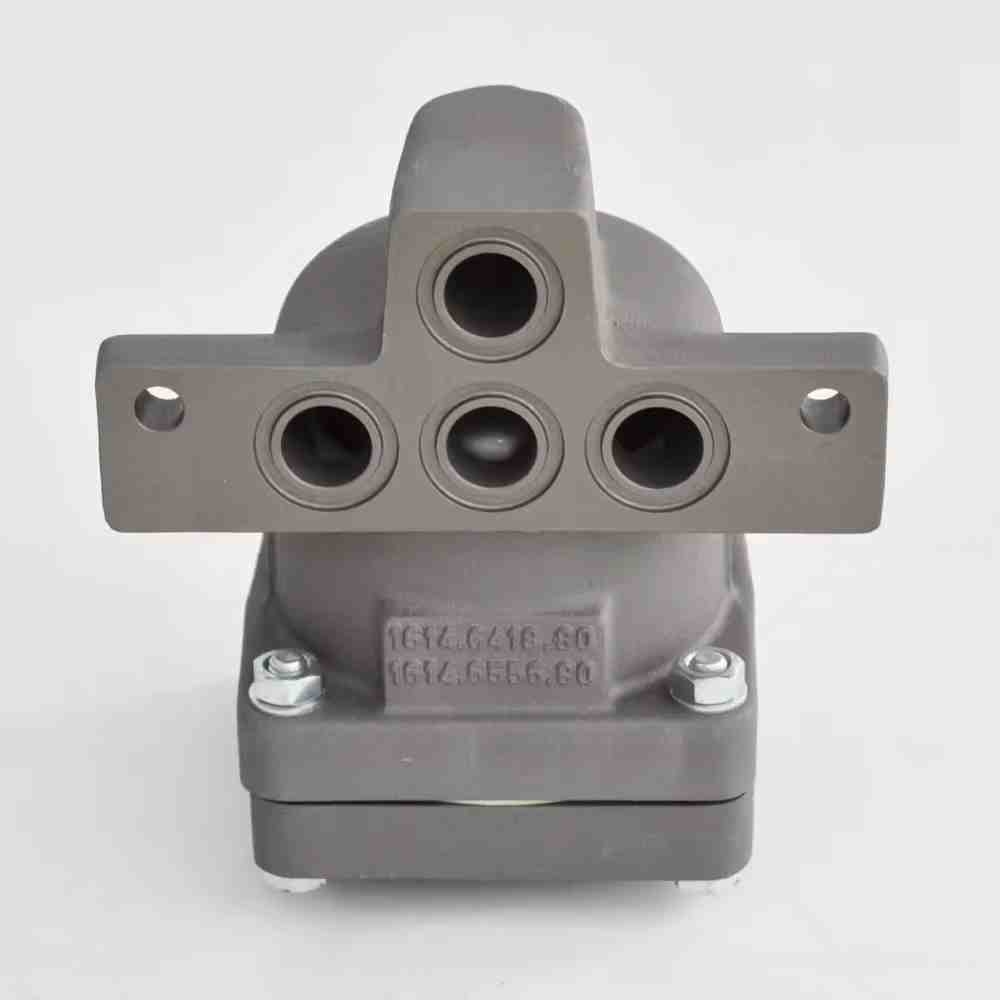

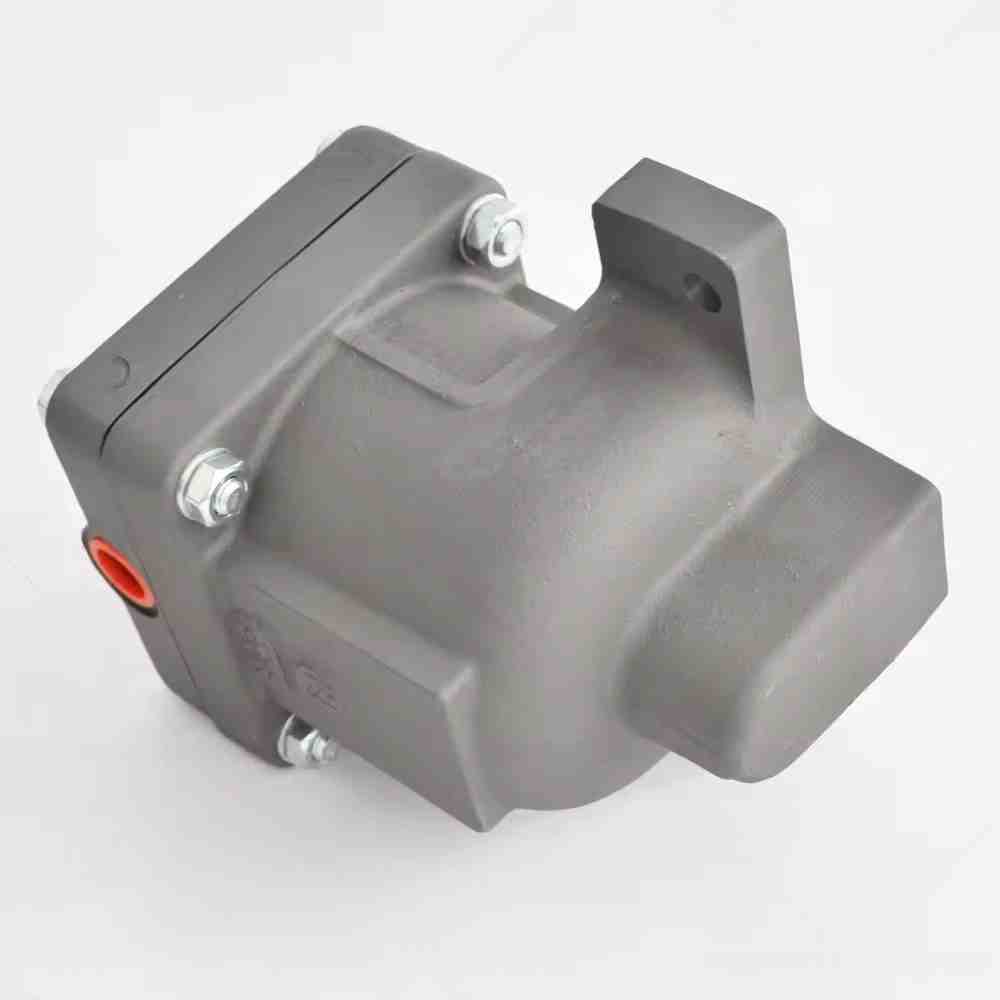

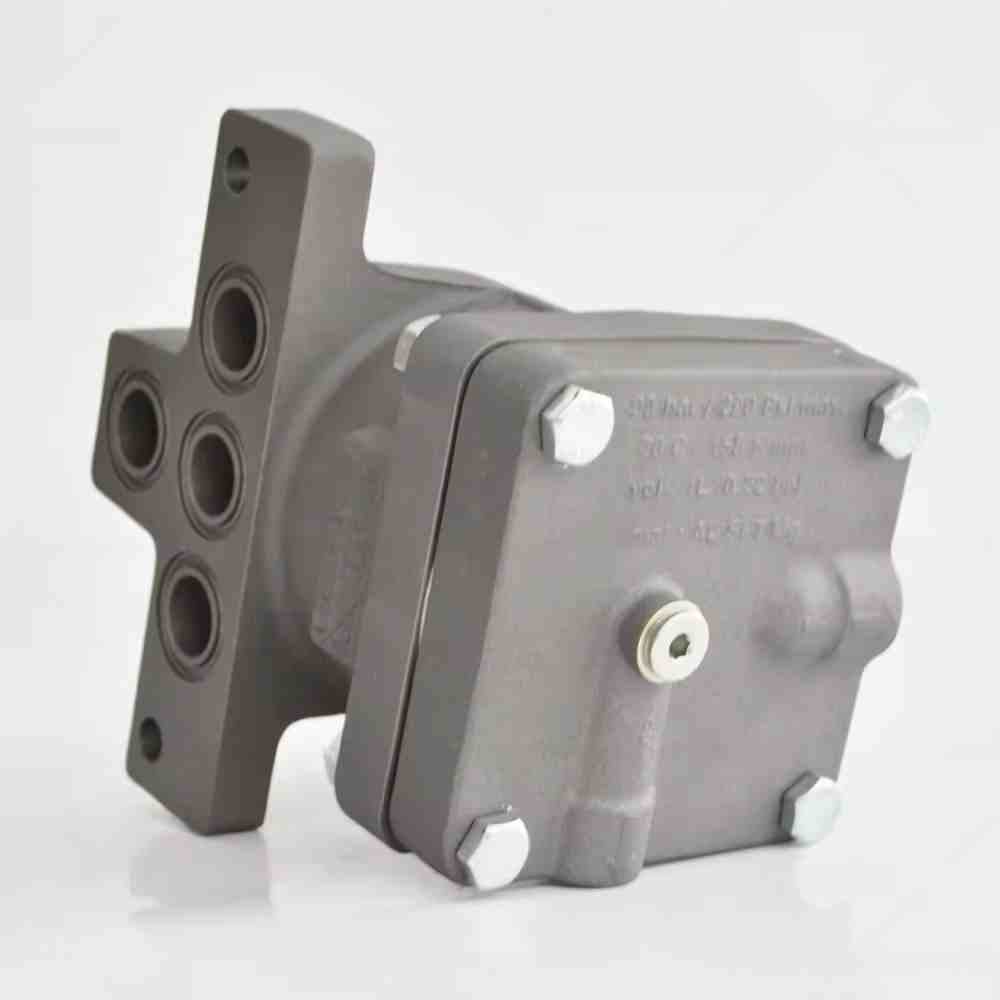

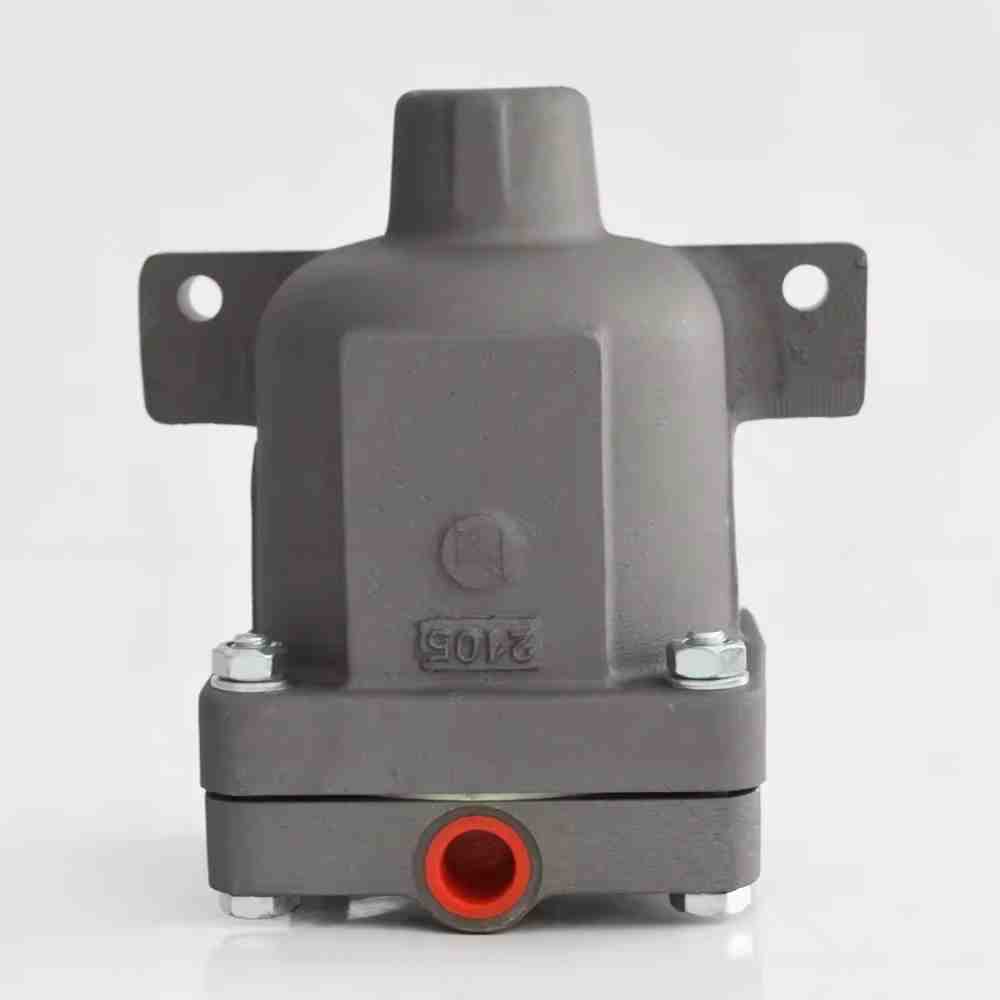

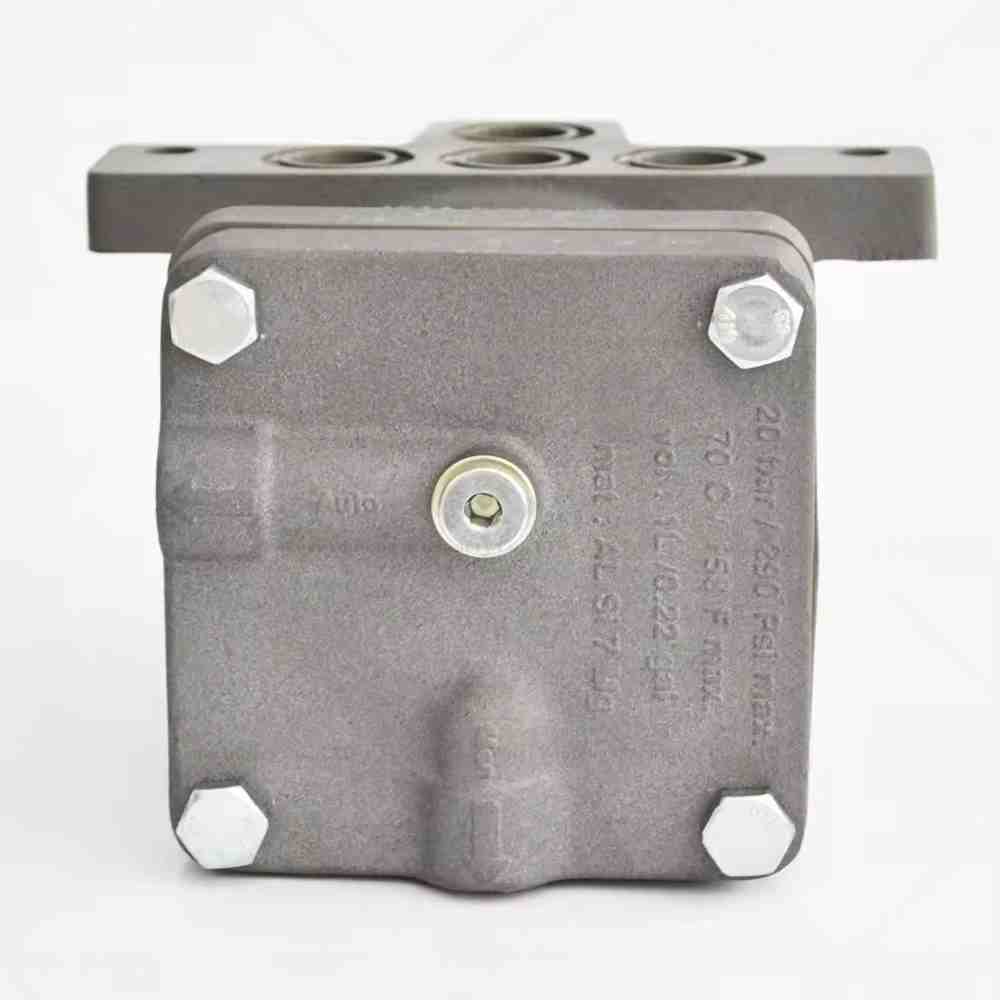

Mag alkatrészek: úszóból (üreges gömbből), összekötő rúdból, szelepmagból (gömb), szelepülésből és szeleptestből áll, és a mechanikai kapcsolón keresztül automatikus vezérlést ér el.
Anyagválasztás:
Az úszó- és szeleptest többnyire korrózióálló anyagokat használ, például sárgaréz, rozsdamentes acél (304 vagy 316), amelyek alkalmasak a nyomkövetés, a nedvesség és a szennyeződések esetleges jelenlétére a sűrített levegőben.
Zsákó alkatrészek: Általában nitrilgumiból vagy fluorubból készül, biztosítva a tömítést és a tartósságot magas hőmérsékleten (80-120 ℃) és nyomásviszonyokat.
Adaptációs nyomás: A kompresszor modelljétől függően ellenáll a 0,6-1,6mPa működési nyomásnak, megfelelve a különféle ipari kompresszorok munkakörülményeinek.
3. Általános alkalmazási forgatókönyvek
Az olajgáz-elválasztó elvezetése: automatikusan ürítse le a kondenzátumot az elválasztó alján, miközben megakadályozza a sűrített levegő vagy kenőolaj szivárgását.
Olajtartály -folyadékszint -szabályozás: A kenőolaj -feltöltési rendszerben az olajtartály folyadékszintjét ésszerű tartományon belül szabályozza az olaj túlcsordulásának vagy hiányának elkerülése érdekében.
A gáztároló tartály vízelvezetése: A felhalmozódott kondenzátum automatikus kiürítésére szolgál a gáztároló tartály alján, csökkentve a nedvesség hatását a sűrített levegő minőségére.
Általában GA, GX sorozatú csavaros légkompresszorok és néhány rögzített kompresszor kiegészítő rendszerében használják.
4. Karbantartási és csere tippek
Általános hibák és ellenőrzés:
Belépés: A szennyeződések és a skála felhalmozódása miatt az úszó vagy a szelepmag beragadt, gyenge vízelvezetésként vagy folyamatos szivárgásként nyilvánul meg, rendszeres szétszerelést és tisztítást igényel.
Tömítés meghibásodása: A tömítő alkatrészek öregedése vagy kopása szivárgáshoz vezet, amely megköveteli a tömítő alkatrészek cseréjét.
Úszkárosodás: Az úszó repedései és vízbe kerülnek, elveszítik a felhajtóerőt, ami miatt a szelep nem működhet normálisan, és az általános cserét igényli.
Csere -óvintézkedések:
Az Atlas COPCO eredeti gömb alakú úszószelepeinek használatát prioritása az interfész méretének (például a szálak specifikációjának, átmérőjének) és a munkakörülmények paramétereinek biztosítása érdekében.
A telepítés előtt tisztítsa meg a csatlakoztatási csővezetéket a szennyeződések eltávolításához; Figyeljen az áramlási irányjelzésre (egyes modellek irányított követelményekkel rendelkeznek), elkerülve a rossz irányba történő telepítést.
A csere után tesztelje a folyadékszint -szabályozási hatást, hogy biztosítsa a pontos nyitás és bezárást a normál folyadékszint tartományon belül.
Rendszeres karbantartás: Javasoljuk, hogy 6-12 havonta egyszer ellenőrizze, tisztítsa meg az alkatrészeket és cserélje ki az idősödő alkatrészeket, különösen a magas humumitási környezetben, a karbantartási ciklust rövidíteni kell.
