1320604630 Atlas Copco

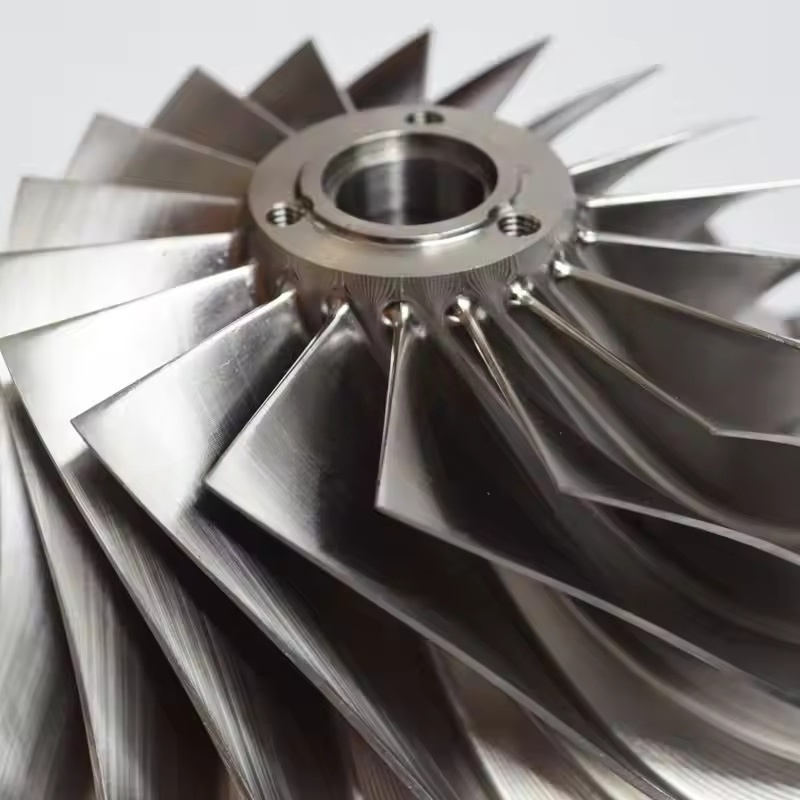

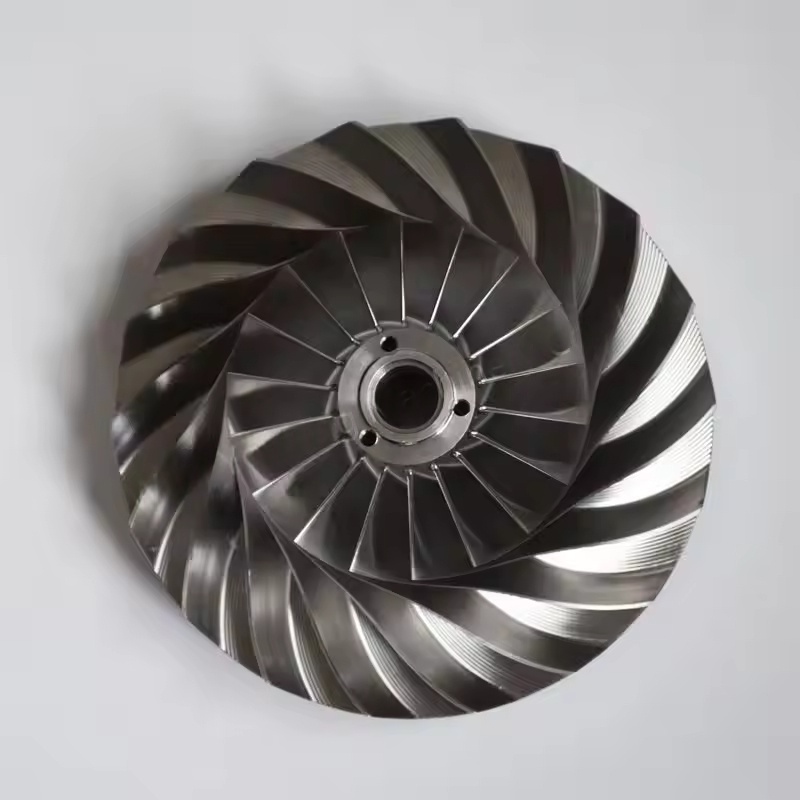

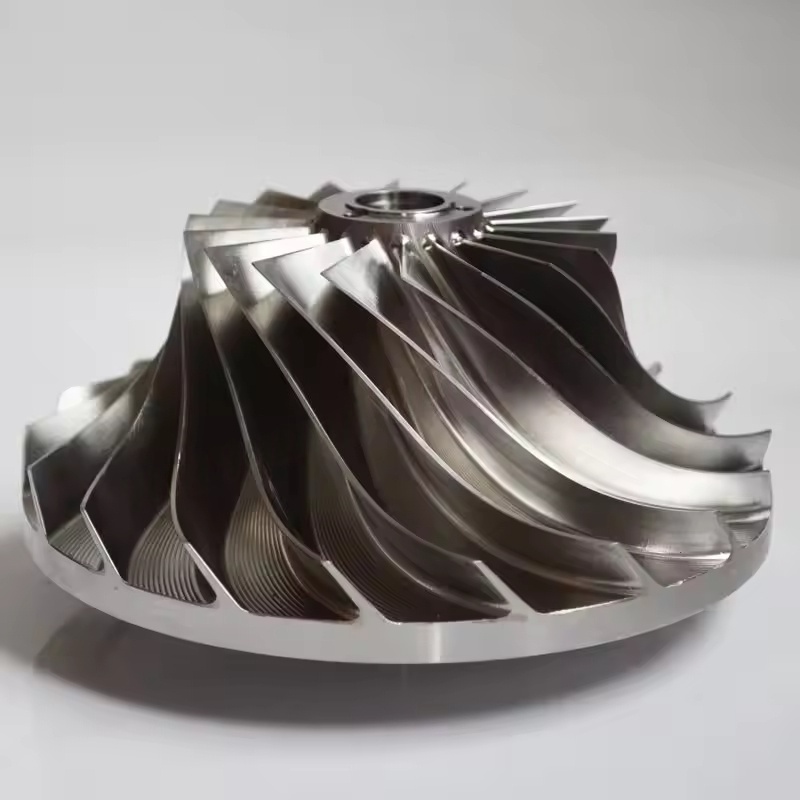

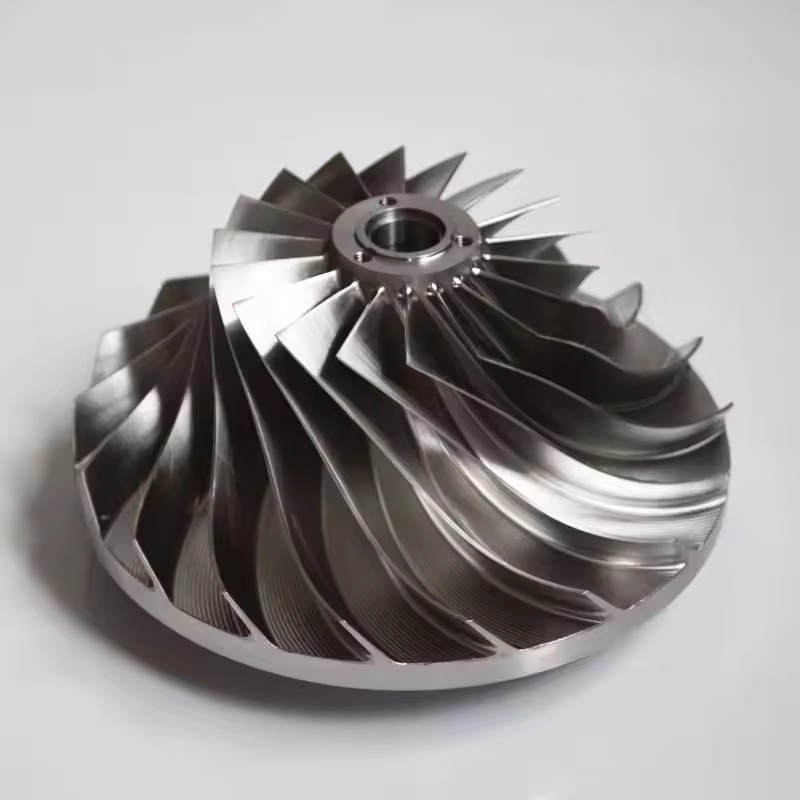

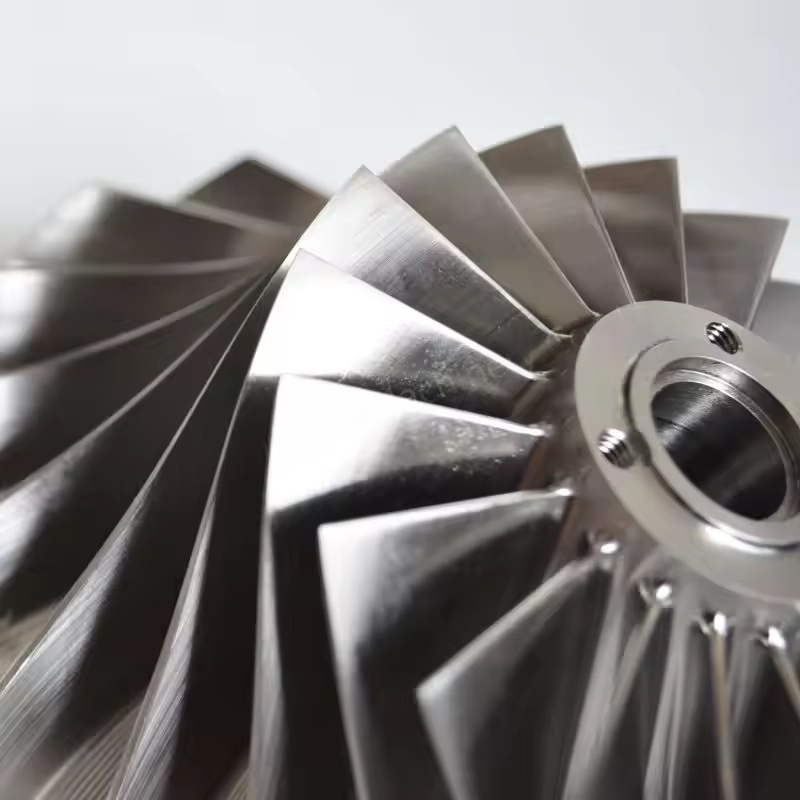

A csigakerekes típusú járókerék Atlas Copco centrifugális légkompresszorokban. 1. Alapfunkció

A járókerék nagy sebességgel (jellemzően több ezer-tízezer fordulat/perc) forog, centrifugális erő segítségével felgyorsítja és összenyomja a járókerékbe belépő levegőt, így a mechanikai energiát a gáz mozgási energiájává és nyomási energiájává alakítja, ami a légkompresszió elérésének kulcsfontosságú láncszeme. A centrifugális légkompresszorok többlépcsős kompressziós szerkezetében a járókereket diffúzorokkal, ívekkel és egyéb alkatrészekkel kell kombinálni, hogy a gáznyomás fokozatosan a célértékre emelkedjen.

2. Magas alumíniumtartalmú járókerék jellemzői

Anyagelőnyök: Nagy szilárdságú alumíniumból (például repülőgépipari alumíniumból) készült, alacsony sűrűségű és könnyű súlyú, amely jelentősen csökkenti a tehetetlenségi erőt és a tengelyterhelést a járókerék forgása során, csökkenti az energiaveszteséget, és alkalmas közepes és alacsony nyomású, közepes sebességű munkakörülményekre.

Feldolgozási teljesítmény: Az alumínium könnyen formálható, és összetett pengefelület-kialakításokat valósít meg (például hátrafelé ívelt pengék), optimalizálja a légáramlási csatornát, csökkenti az áramlási veszteséget és javítja a tömörítési hatékonyságot.

Alkalmazási forgatókönyvek: Gyakran használják közepes és kis teljesítményű centrifugális légkompresszorokban, vagy olyan forgatókönyvekben, ahol magasabb követelmények vonatkoznak a berendezések könnyű súlyozására és az energiafogyasztás szabályozására.

3. Fém járókerék jellemzői

Anyagválasztás: Többnyire nagy szilárdságú ötvözött acélt (például króm-molibdén acél, nikkel alapú ötvözetek) vagy titánötvözeteket használnak, amelyek kiváló magas hőmérséklettel és nagy nyomással szemben ellenállóak, mechanikai szilárdságuk és fáradtságállóságuk sokkal nagyobb, mint az alumínium, és képesek ellenállni a nagyobb forgási feszültségnek.

Alkalmazkodóképesség a munkakörülményekhez: Alkalmas nagy forgási sebességgel és nagy kompressziós aránnyal rendelkező nagy centrifugális légkompresszorokhoz, vagy magasabb közeghőmérsékletű és nyomokban szennyezett ipari környezetekhez (például a vegyiparban és az energiaiparban), amelyek hosszú ideig képesek ellenállni a kemény mechanikai és hőterhelésnek.

Stabilitás: A fémanyag jobb merevséggel, erősebb rezgéscsillapító képességgel rendelkezik a nagy sebességű forgás során, ami segít csökkenteni az egység zaját és meghosszabbítja a kapcsolódó alkatrészek, például a csapágyak élettartamát.

4. Tervezési és gyártási jellemzők

Aerodinamikai optimalizálás: A járókerék lapátjainak formája (például előre dőlés, hátrahajlítás, radiális), bemeneti és kimeneti szögek, kerékátmérő stb. mind folyadékdinamikai (CFD) szimulációval optimalizálva a sima légáramlás biztosítása, az örvény- és lökésveszteségek csökkentése, valamint a szigetelés hatékonyságának javítása érdekében.

Precíziós feldolgozás: Használjon öttengelyes összekötő feldolgozást, általános kovácsolást stb., hogy biztosítsa a járókerék méretpontosságát és dinamikus egyensúlyi teljesítményét, elkerülje az egyenetlen tömegeloszlás miatt a szabványokat meghaladó vibrációt, és biztosítsa a biztonságos működést.

Korróziókezelés: Egyes fém járókerék felületeket krómozással, kerámia permetezéssel stb. végeznek a korrózióállóság és a kopásállóság növelése érdekében, amely alkalmas magasabb nedvességtartalmú vagy enyhe korrozív hatású sűrített levegős környezetekhez.
