Alapvető funkciók és alkalmazás forgatókönyvei
Alapvető funkció: A PD/PDP sorozatú szűrőkészletek a kezelés utáni berendezések kulcsfontosságú karbantartói a légkompresszorok számára. Nagyon pontos szűrőelemeket használnak a szennyező anyagok eltávolításához a sűrített levegőből, biztosítva, hogy a downstream pneumatikus berendezések, gyártósorok vagy folyamatok tiszta sűrített levegőt kapjanak. Alkalmazható forgatókönyvek:
Az iparágak számára, amelyek szigorú követelményekkel járnak az olajtartalomra és a sűrített levegő tisztaságára, például az élelmiszer -feldolgozás, a gyógyszerek, az elektronikus gyártás és a precíziós műszerek.
Általában a légkompresszor tároló tartálya után, valamint a szárító előtt vagy után telepítik, másodlagos vagy tercier szűrési szakaszként szolgálva.
Alkatrészek összetétele és szűrési osztályai
Fő alkotóelemek:

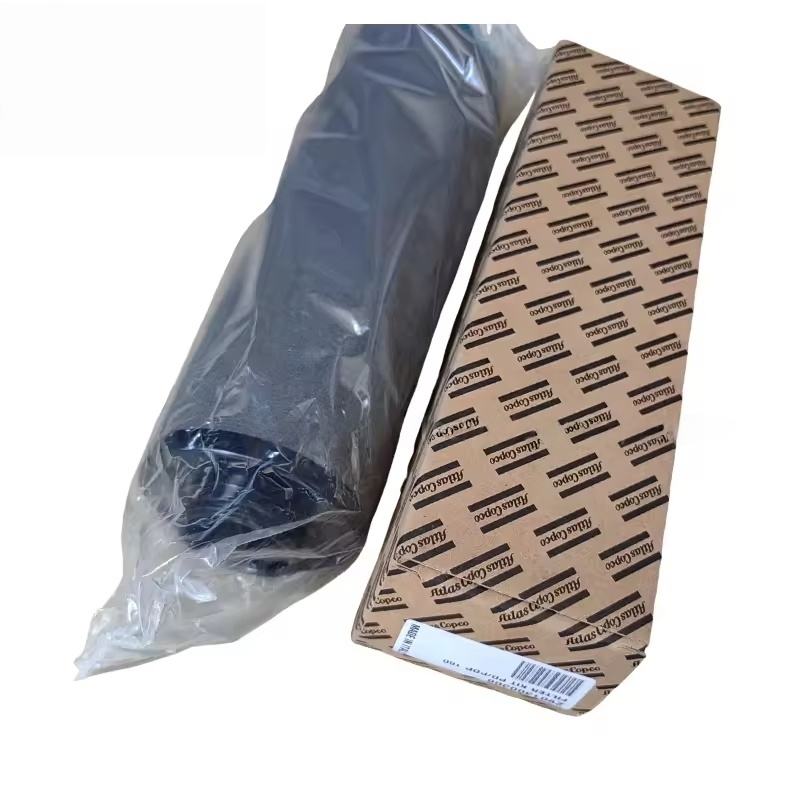

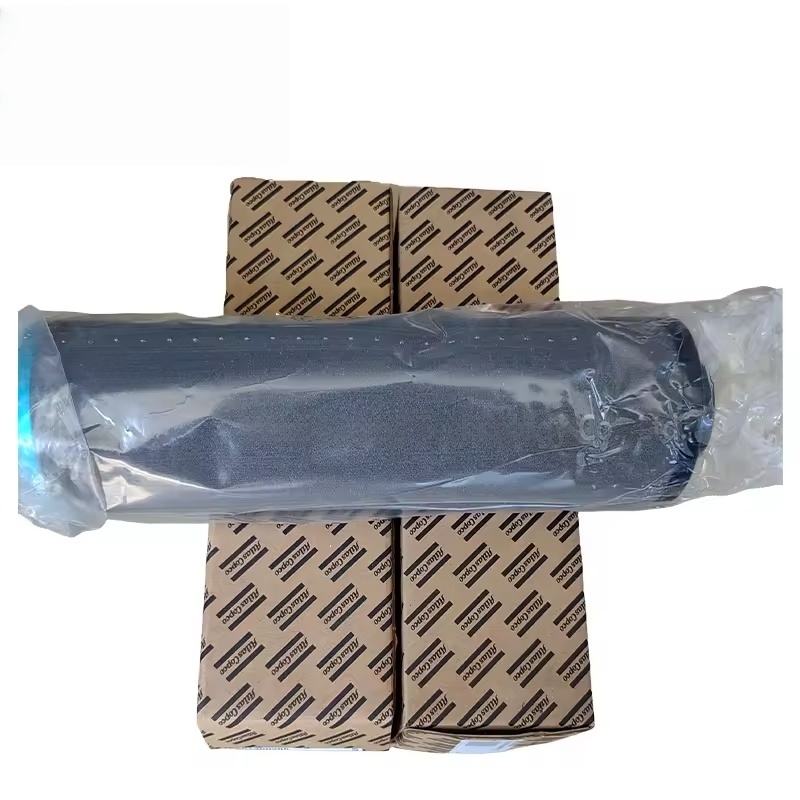

Szűrőelem: A mag szűrő komponens, különböző modellekkel, üvegszál, aktivált szén vagy többrétegű kompozit anyagok felhasználásával.
Összeomló alkatrészek: Beleértve a szűrőelem telepítését tömítőgyűrűkkel, a véghuzamos tömítéseket stb., Hogy a szűrési folyamat során ne szivárgjon.
Kiegészítő kiegészítők: Egyes készletek tartalmazhatnak 排污 szelep tömítőgyűrűk ， telepítési utasításokat stb.
Szűrési osztályok (referencia -szabványok) ：
PD sorozat ： Az általános szintű szűrésnek felel meg, amely jellemzően képes ≥1 μm szilárd részecskék és olaj köd eltávolítására, ≤0,5pm maradékos olajsebességgel.
PDP sorozat ： A nagyobb precíziós szűrés (például precíziós vagy ultra-precíziós szintek) lehet, amely képes eltávolítani ≥0,01 μm-es részecskéket, ha ≤0,01ppm ≤0,01pm ason a víz eltávolítási funkcióját tartalmazhatják.
(A specifikus paramétereknek az eredeti gyári kézikönyvre kell utalniuk. A különböző modellek szűrési pontossága változhat)
Az eredeti gyári készletek jellemzői
Nagy pontosságú szűrés ： A szűrőelem az Atlas Copco dedikált szűrőanyagokat használja ason a hatékony lehallgatás elérése egy többrétegű gradiensszerkezeten keresztül, miközben fenntartja az alacsony nyomású veszteséget (csökkentve az energiafogyasztást).
Anyagkompatibilitás ：
A szűrő elem anyaga olajálló kezetes hőmérséklet-rezisztens (a sűrített levegőrendszer hőmérséklet-változásaihoz igazítva), és a szálak nem könnyen leválják a másodlagos szennyeződést.
A tömítő alkatrészek olajálló gumi (például nitrilgumi vagy fluorubber) használnak ason a hosszú távú megbízható tömítést a sűrített légnyomás és a páratartalom környezetében.

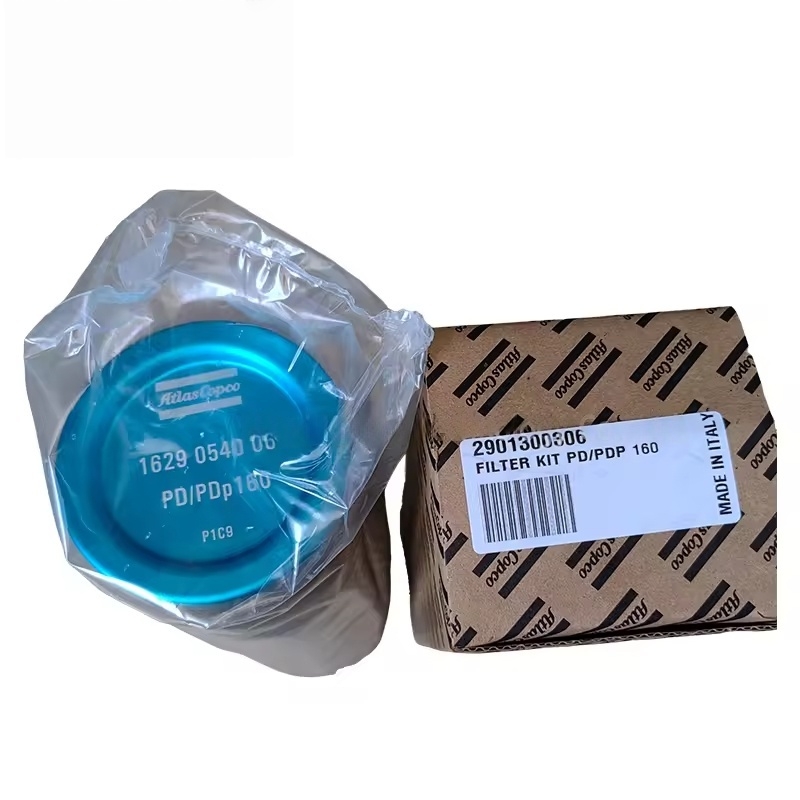

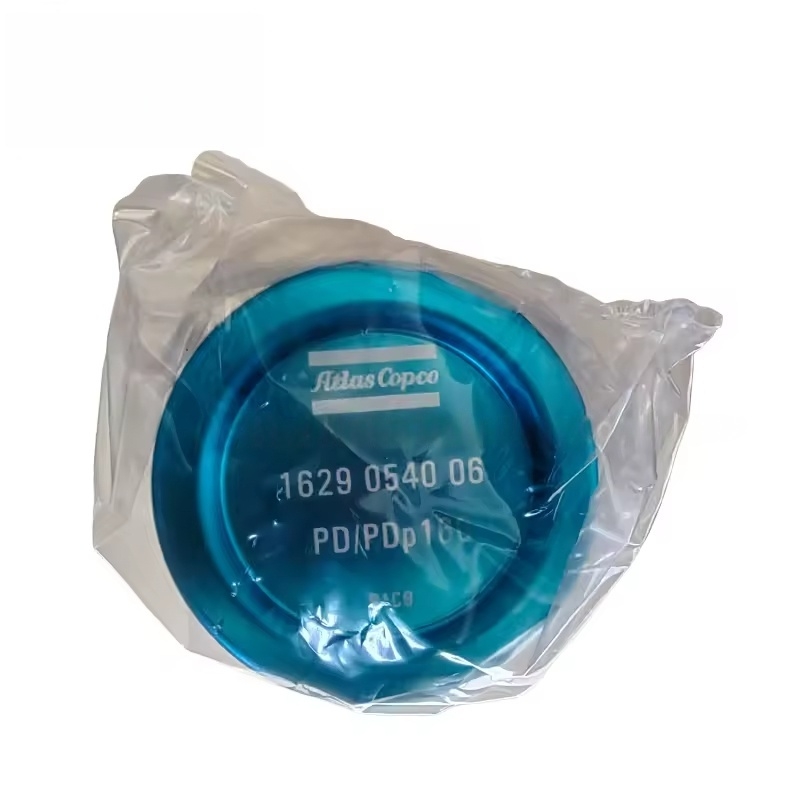

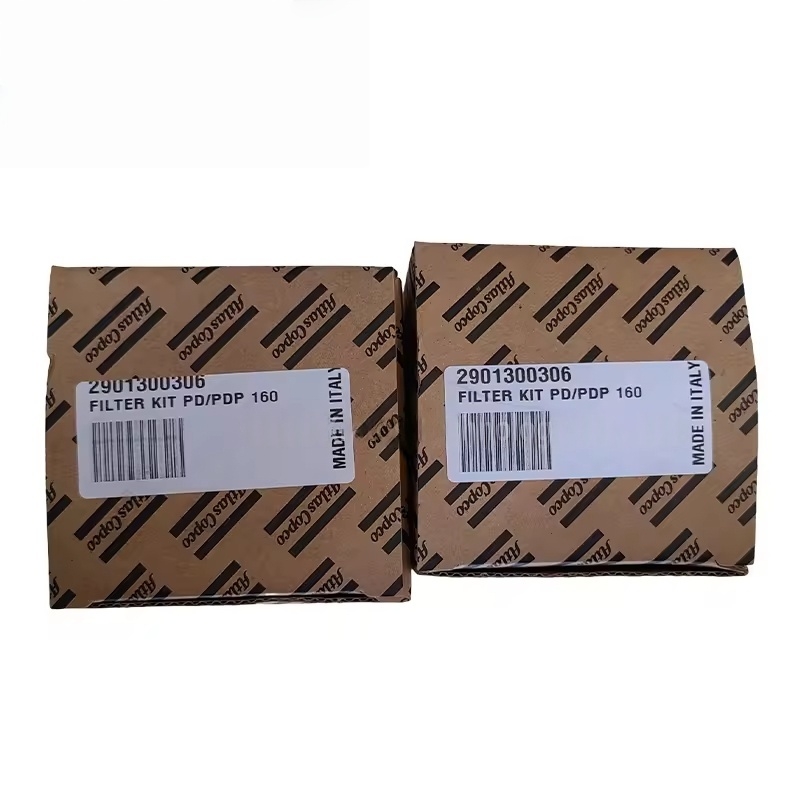

A szűrőházhoz való illesztés ： A készlet mérete pontosan illeszkedik az Atlas COPCO PD/PDP sorozatú szűrőházhoz - A telepítési nehézségek elkerülése vagy a szűrő meghibásodása a méret eltérések miatt.
Csere időzítés és karbantartási óvintézkedések
Cserejel ：
A szűrő előtti és utáni nyomáskülönbség meghaladja a beállított értéket (általában 0,5 ~ 0,7 bar), jelezve, hogy a szűrőelem eldugult, és a csere szükséges.
A downstream berendezések az olajszennyezés vagy a részecske -szennyeződés jeleit mutatják (például beragadt pneumatikus alkatrészek ， olajfoltok a termékfelületeken).
A megadott csereciklus elérése (általában 8000 ~ 12000 óra ， a munkakörülmények és a szűrési osztályok szerint beállítva).
Karbantartási pontok ：
Az eredeti gyári alkatrészek előnyben részesítettek ： Atlas COPCO PD/PDP szűrőkészleteinek kell használniuk a szűrési pontosság és a tömítés teljesítményének biztosítása érdekében. Az alfikóriumi alkatrészek az anyagi vagy méretproblémák miatt nem felelnek meg a szűrési hatásoknak.
Telepítési előírások ：
A csere előtt ， zárja be a szelepeket a szűrő előtt és után, hogy felszabadítsa a belső nyomást - biztosítja a biztonságos működést.
Tisztítsa meg a szűrőház belső részét ， Távolítsa el a maradék szennyeződéseket - és ellenőrizze, hogy a tömítőfelületek érintetlenek -e.
Az új szűrőelem tömítőgyűrűjét helyesen kell felszerelni. Szükség esetén ， alkalmazzon egy kis mennyiségű tiszta szilikon-zsírot (nem olaj alapú) a tömítés teljesítményének javításához old, és a megadott nyomatékkal húzza meg a végfedelet.
Kapcsolódó ellenőrzések ： A szűrőelem cseréjekor ason egyidejűleg ellenőrizze, hogy a 排污 szelep megfelelően működik -e annak biztosítása érdekében, hogy a kondenzátum víz zökkenőmentesen kiürüljön - elkerülje a szűrés hatékonyságának befolyásolását.
