Alapvető funkciók és alkalmazások
Tömítés funkció: Ez a készlet különféle tömítőelemeket tartalmaz, amelyeket statikus vagy dinamikus tömítéshez használnak a műszerblokk és a csövek, az érzékelők, a nyomásmérők stb. Kapcsolati pontjain, hogy megakadályozzák a sűrített levegő, a kenőolaj vagy a vezérlőgáz szivárgását.
Kompatibilis alkatrészek: Elsősorban a légkompresszor műszervezérlő moduljára (műszerblokk) telepítve van. Ez a modul általában integrálja a nyomásérzékelő interfészeket, a nyomásmérő interfészeket, a vezérlőcső -illesztéseket stb.
Alkalmazható modellek: A 2901353200 az Atlas Copco eredeti gyári részének száma. Általában megtalálható a GA sorozatú csavaros légkompresszorokban (például néhány közepes méretű és nagy GA modellben) és a kapcsolódó sűrített légrendszerben. A specifikus kompatibilitást a berendezés modellje és a gyártási tétel alapján kell megerősíteni.
Kit összetétel és anyagok

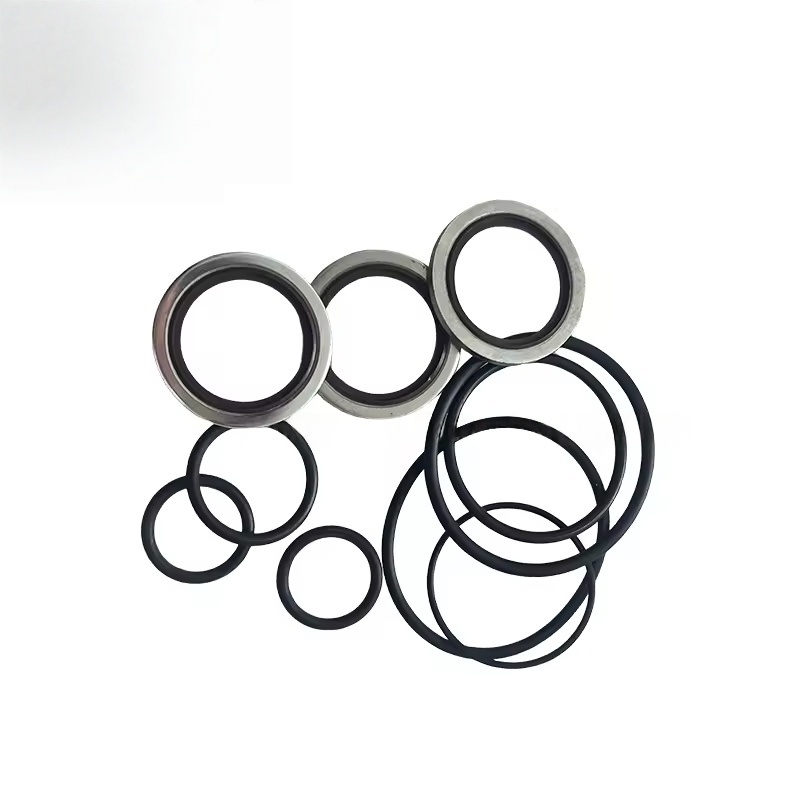

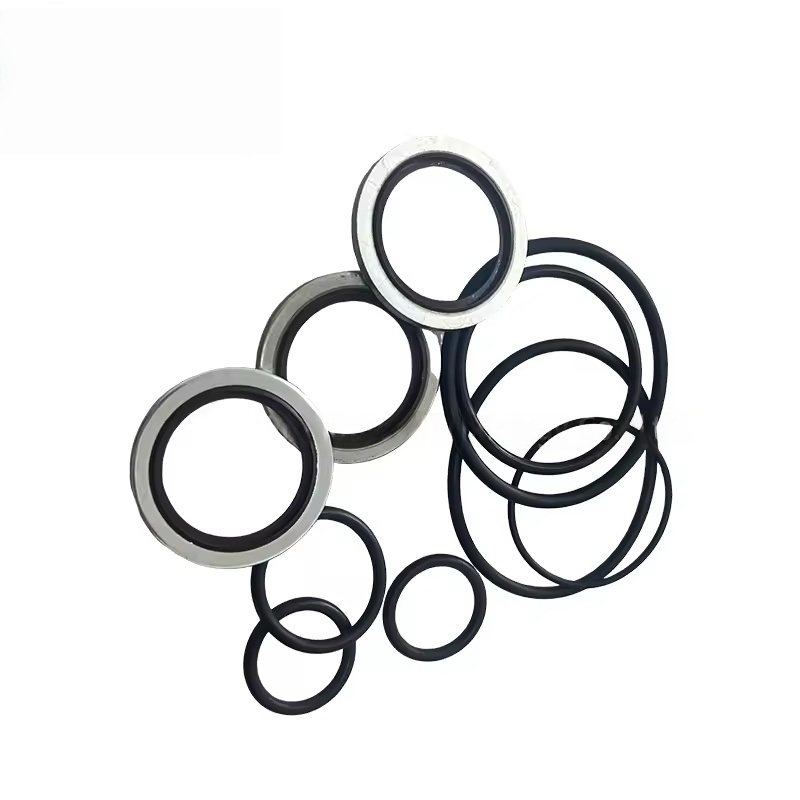

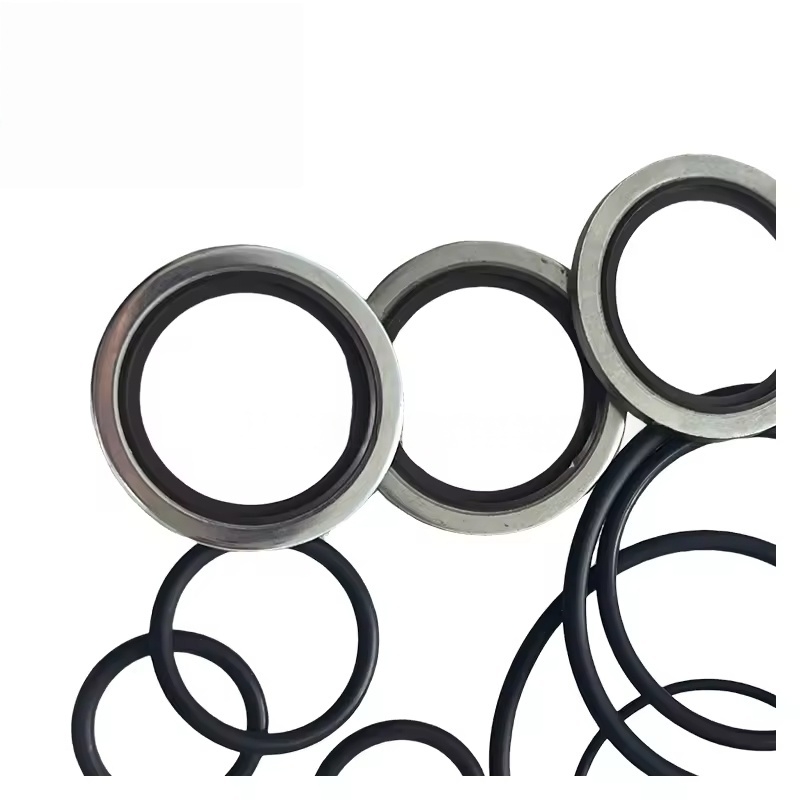

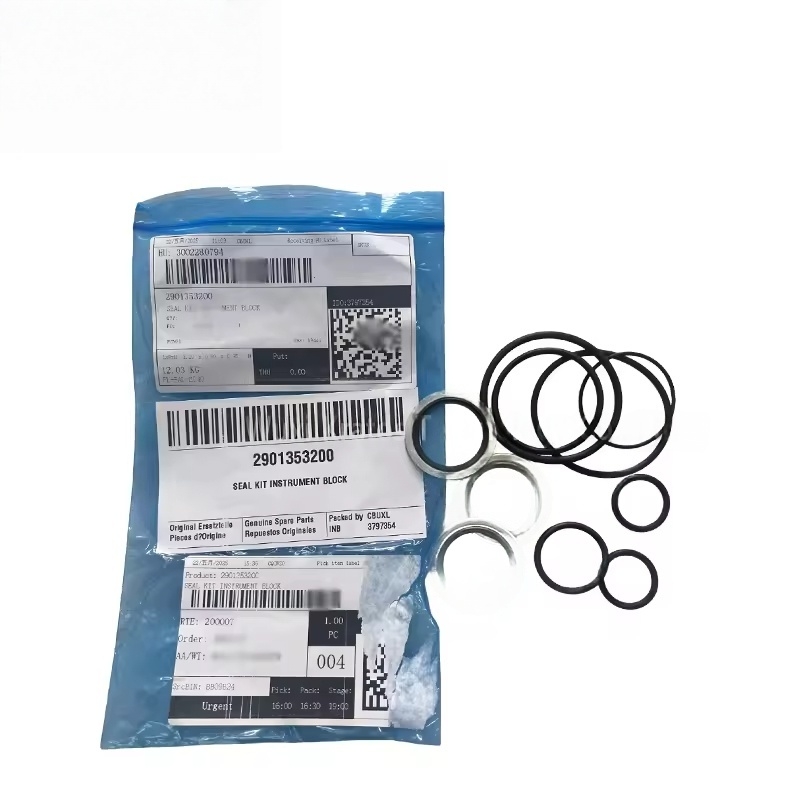

Fő alkatrészek: Általában magában foglalja az O-gyűrűk különböző specifikációit, tömítő tömítések, lapos alátétek, porfedelek stb.
Anyagjellemzők:
A tömítő alkatrészek többnyire olajálló és hőmérséklet-rezisztens gumit használnak (például nitrilgumi NBR vagy Fluorubber FKM), amelyek alkalmasak kenőolaj, sűrített légit közegek és 80-120 ℃ munkahőmérsékletek kenésére.
Néhány fémmosó sárgarézből vagy rozsdamentes acélból készül, a nagy szilárdság és a korrózióállóság biztosítása érdekében.
Precíziós követelmények: A tömítőelemek nagy dimenziós pontossággal rendelkeznek, és a műszerblokk felületével való párzási rést szigorúan szabályozzák a tömítés megbízhatóságának biztosítása érdekében.
Csere időzítés és általános problémák
Jelcsere:
A szivárgás a műszerblokk csatlakozási részén fordul elő (például olajfoltok vagy légjelek a nyomás interfészen).
Rendellenes nyomáskijelzés (lehetséges a szivárgás miatt, ami pontatlan nyomásjeleket eredményez).
A műszerblokk, az érzékelő stb. Rendszeres karbantartása vagy cseréje során a tömítőkészletet egyidejűleg ki kell cserélni (a tömítőelemek kopásra hajlamosak, és az újrafelhasználáshoz nem ajánlottak).
A hibák hatása:
A szivárgás a rendszer nyomásveszteségét és növeli az energiafogyasztást.
Az olajszivárgás kenőolása szennyezi a környezetet, vagy az olajszint csökkenését okozhatja, befolyásolva a berendezések kenését.
A nyomásjel -torzítás miatt a vezérlő rendszer tévesen ítélheti meg és kiváltja az egység rendellenes működését.
Csere és karbantartási óvintézkedések
Eredeti gyári pótalkatrészek garanciája: A 2901353200 egy eredeti gyár-specifikus tömítő készlet. Az Atlas Copco eredeti termékeivel kell használni annak biztosítása érdekében, hogy a tömítő alkatrészek mérete, anyag és a műszerblokk teljesen megfeleljen, elkerülve a másodlagos szivárgást a kompatibilitási problémák miatt.
Telepítési előírások:
A csere előtt alaposan tisztítsa meg a műszerblokk tömítőfelületét, távolítsa el a maradék olajfoltokat, az idős tömítő alkatrészek fragmenseit és a szennyeződéseket.
Telepítse az egyes tömítőkomponenseket a megfelelő sorrendbe a szétszerelési sorrend szerint, hogy ne mulasztást vagy torzulást ne biztosítson (különösen az O-gyűrűket helyesen kell behelyezni a tömítőhoronyba).
Kerülje az éles szerszámok használatát a tömítőelemekkel való kapcsolatfelvételhez, hogy megakadályozza a karcolásokat, amelyek a tömítés meghibásodásához vezethetnek.
Húzza meg a csatlakozó csavarokat a megadott nyomaték szerint, hogy biztosítsa a tömítőfelületek egyenletes érintkezését és elkerülje a túlzott megsemmisítést, ami károsíthatja a műszerblokkot vagy a tömítőelemeket.
