I. Az Atlas Copco légkompresszor motoros lengéscsillapítók fő típusai és szerkezetei
A telepítési módszer és az ütés abszorpciós elv alapján a közös motoros lengéscsillapítók a következő típusokat tartalmazzák:

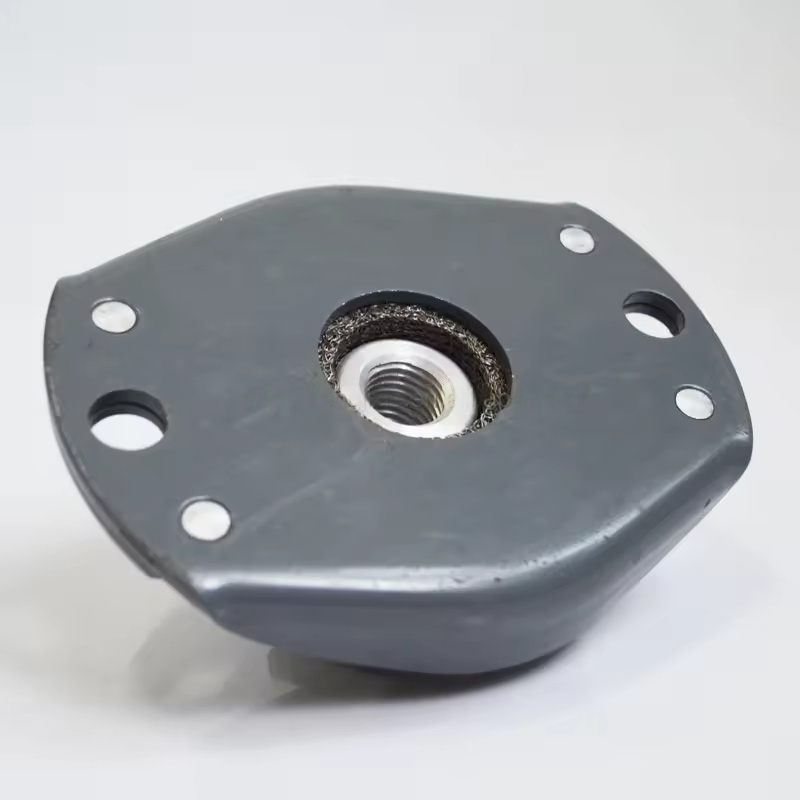

Gumi lengéscsillapító
Szerkezet: Természetes gumi vagy nitril gumi, mint mag, a fémkeret beágyazva van (rögzítéshez és szilárdság javításához), és a külsőt gumi réteggel csomagolják. A gumi rugalmas deformációja elnyeli a rezgéseket.
Jellemzők: olcsó, könnyű telepítés, közepes és alacsony terheléshez (általában 100-500 kg) és alacsony frekvenciájú rezgés-forgatókönyvekhez, közepes olaj- és hőmérsékleti ellenállással (-20 ° C-80 ° C).
Általános formák: kör alakú lengéscsillapító párnák, négyzet alakú lengéscsillapító blokkok és csavarokkal ellátott lengéscsillapítók (a motor alapjához és a berendezés keretéhez való egyszerű csatlakozás érdekében).
Tavaszi lengéscsillapító
Szerkezet: spirális rugó, felső és alsó fém tálcákból és gumi csillapító párnákból áll. A rugó felelős a fő lengéscsillapításért, és a gumi párnák elősegítik a rezonancia pufferolását és csökkentését.
Jellemzők: Erős csapágykapacitás (képes ellenállni az 500 kg vagy annál nagyobb terheléseknek), a magas és az alacsony hőmérsékletekkel szemben (-40 ° C-150 ° C), hosszú élettartamú, nagy teljesítményű motorokhoz (például 55 kW-os légkompresszorok) vagy nagy frekvenciájú rezgési forgatókönyvekhez.
Előnyök: Állítható rugós merevség a különböző terhelésekhez való illeszkedéshez, a lengéscsillapítási hatékonyság több mint 90%.
Légrugó lengéscsillapító
Szerkezet: A levegő hólyagból, a felső és az alsó fedőlemezekből és az inflációs szelepből áll. Rugalmas támasztékot képez a sűrített levegő felfújásával, és a gáz összenyomhatóságát felhasználva a rezgések felszívására.
Jellemzők: Kiváló lengéscsillapító hatás (a rezgésátviteli sebesség kevesebb, mint 5%), állítható légnyomás, hogy alkalmazkodjon a különböző terhelésekhez, alkalmas precíziós berendezésekhez vagy rendkívül magas rezgési követelményekkel rendelkező nagy motorokhoz.
Korlátozások: A magas költségek, levegőforrás és nyomásszabályozó rendszer, viszonylag összetett karbantartás szükséges.
Ii. Az Atlas COPCO légkompresszor motoros lengéscsillapítók alapparaméterei és kiválasztási alapjai
Névleges terhelés: Válassza ki a motor teljes súlyát (beleértve a kiegészítőket is), így 10% -20% -ot hagyva az egyes lengéscsillapító csapágykapacitásához, hogy elkerüljék a túlterhelés meghibásodását.
Természetes frekvencia: A motor működési frekvenciájától eltolódni kell (általában a természetes frekvenciának kevesebbnek kell lennie, mint a motor működési frekvenciájának 1/2), hogy megakadályozzák a rezgések rezonancia -amplifikációját.
Telepítési méretek: Egyeztesse a motor alapjának telepítési lyuk közötti távolságát és a csavaros specifikációkat a cég rögzítésének biztosítása érdekében (közös telepítési módszerek: csavarral rögzített típus, ragasztó típus, beágyazott típus).
Környezeti alkalmazkodóképesség: Válasszon vízálló gumit nedves környezethez, olajálló nitrilgumi olajszennyezett környezethez, valamint rugó vagy szilikon anyagok a magas hőmérsékletű környezethez.
Iii. Telepítési és karbantartási kulcspontok az Atlas COPCO légkompresszor motoros lengéscsillapítóknak
Telepítési követelmények:
A lengéscsillapítókat egyenletesen el kell osztani a motor alap négy sarkában (vagy szimmetrikus helyzetben) a kiegyensúlyozott erő biztosítása érdekében;
A motor alapjával és keretével ellátott érintkezési felületeknek síknak kell lenniük, hogy elkerüljék az egyik oldalon a dőlés miatt;
A rögzítőcsavarokat fel kell szerelni loosing alátétekkel, hogy megakadályozzák a rezgés lazítást.
Karbantartási ügyek:
Rendszeres ellenőrzés (javasolva 3-6 havonta): Ellenőrizze, hogy a gumi lengéscsillapító repedések, edzés vagy deformáció van-e; Ha a rugó rozsdásodott vagy törött; Ha a csatlakozási alkatrészek laza.
Csereciklus: A gumi lengéscsillapító általában 3-5 év élettartamú (durva környezetben rövidítve); A tavaszi lengéscsillapító 8-10 évig használható, és a rozsdás alkatrészeket időben le kell szüntetni vagy cserélni.
Rendellenes kezelhetőség: Ha a berendezés rezgése jelentősen növekszik, vagy a zaj rendellenes, ellenőrizze, hogy a lengéscsillapító meghibásodott -e ； Ha szükséges, cserélje ki a teljes egységet (az új és a régi alkatrészek keverése által okozott egyenetlen erő elkerülése érdekében).
