Atlas Copco légkompresszorok csatoló alkatrészei, I. Általános típusok és jellemzők
Rugalmas tengelykapcsoló

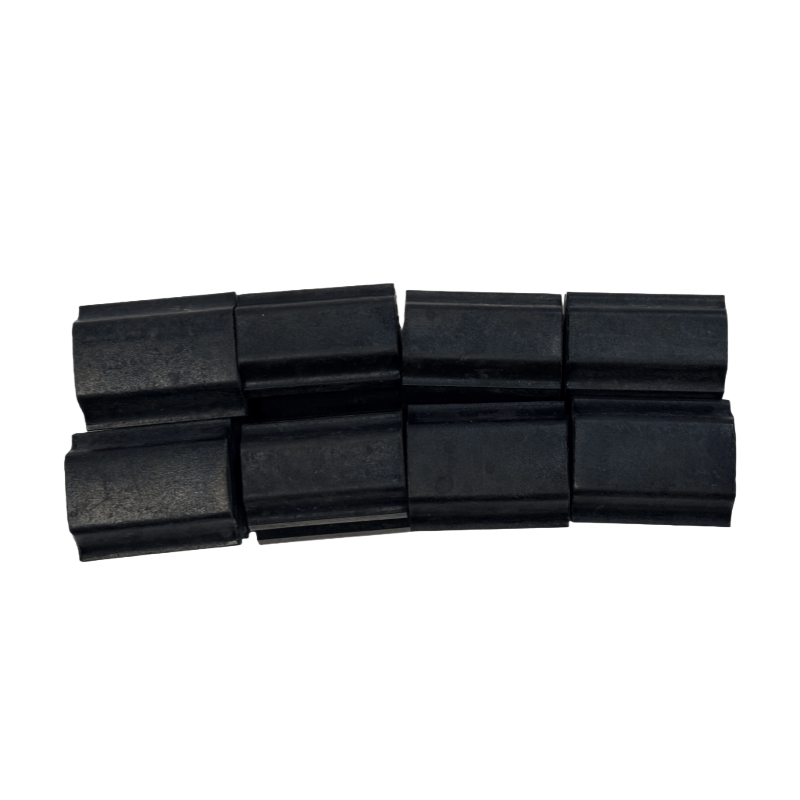

Szerkezet: Két félcsatlakozásból (a motor tengelyéhez és a főgép tengelyéhez csatlakoztatva) és egy elasztikus elemből (például gumi padból vagy poliuretán blokkból) állnak a közepén.
Jellemzők: Bizonyos pufferelési és lengéscsillapítási képességei vannak, kompenzálhatják az enyhe tengelyirányú, radiális és szögletes eltéréseket, és alkalmas kis és közepes méretű olaj-injektált csavarkompresszorokhoz (például a GA 11-75KW sorozat).
Előnyök: Egyszerű telepítés és karbantartás, olcsó, és csökkentheti a rezgés hatását a motorra és a főgépre.
Membráncsatlakozás
Szerkezet: A nyomatékot egy fém membránon (általában rozsdamentes acél) továbbítják, a rugalmas elem kopása nélkül.
Jellemzők: Nagy pontosságú, nagy merevség, kisebb megengedett eltérési tartományban, de nagy átviteli hatékonyság (közel 100%), ellenáll a magas hőmérsékleteknek és az olajszennyezésnek, nagy vagy nagynyomású modellekhez (például a GA 90KW és a Ser sorozat, a ZR alacsony nyomású sorozat).
Előnyök: Hosszú élettartam, a kopási alkatrészek gyakori cseréje, a folyamatos, nagy terhelésű működési forgatókönyvekhez alkalmas.
Hidraulikus kapcsolás
Szerkezet: Az energiát folyadékon keresztül (általában olaj) továbbítják, beleértve a szivattyúkeréket, a turbint és a vezetőkereket stb.
Jellemzők: Elérheti a rugalmas indítást, csökkentheti a motor kiindulási áramát, túlterhelés esetén automatikusan védi, alkalmas néhány speciális modellhez, amelyek gyakori indítási vagy terhelési ingadozásokat igényelnek.
Előnyök: Védi a motort és a főgépet a sokkterhelésektől, meghosszabbítja a berendezés élettartamát.
Ii. Alapfunkciók
Teljesítményváltó: Stabilizálja a motor forgási teljesítményének a főgépre történő átvitelét, biztosítva a főgép -forgórész normál működését.
Eltérési kompenzáció: A telepítés során csökkenti az enyhe tengelyirányú, sugárirányú és szögelvezetési hibákat, csökkenti az eltérés által okozott további stresszt.
Pufferelés és lengéscsillapítás: A működés közben elnyeli a rezgést és a sokkot, csökkenti a zajt, és védi a kulcsfontosságú elemeket, például a motort és a főcsapágyakat.
Túlterhelésvédelem: Egyes típusok (például hidraulikus csatlakozók, nyírócsapokkal való csatlakozók) túlterhelés esetén leválasztják vagy csúsznak, megakadályozva, hogy a motor vagy a főgép túlterhelés miatt sérüljön.
Iii. Karbantartás és hiba diagnózis
Napi ellenőrzés
Rendszeresen figyelje meg, hogy a kapcsolás rendellenes rezgése, zajja vagy olajszivárgása van -e (hidraulikus kapcsolókhoz).
Ellenőrizze, hogy a rugalmas elemek (például a gumi párnák) öregednek, repedtek -e vagy koptak -e, és hogy a fém alkatrészek repedések vagy deformációk vannak -e.
Győződjön meg arról, hogy a tengelykapcsoló védő burkolata érintetlen -e, hogy megakadályozzák a forgó alkatrészeket, és biztonsági balesetek okozzanak.
Igazítási kalibrálás
A tengelykapcsoló -alkatrészek telepítése vagy cseréje után pontos igazítási kalibrálást kell végezni (javasolt lézer -igazítási eszköz használatára); Ellenkező esetben ez a tengelykapcsoló korai kopásához, a csapágyak melegítéséhez vagy a főgép rendellenes zajához vezet.
Miután egy ideig (például 6 havonta) futott, ellenőrizze az igazítást, hogy megakadályozza az alapítványi település vagy a laza csavarok által okozott eltéréseket.
Általános hibák és kezelhetőség
Rendellenes rezgés / zaj: Leginkább a túlzott axiális, radiális vagy szögletes eltérés miatt az elasztikus elemekhez való igazítás vagy károsodás, az elemek újbóli kalibrálását vagy cseréjét igényli.
Teljesítményátviteli meghibásodás: A membrán törése, az elasztikus blokk leválasztás vagy a nyírócsap törése miatt a gép megállítása megköveteli a megfelelő alkatrészek ellenőrzéséhez és cseréjéhez, valamint a túlterhelés okának vizsgálatához.
Magas hőmérséklet: Általában a rossz igazítás vagy az elégtelen kenés miatt (hidraulikus csatlakozókhoz) az igazítás kalibrálását vagy a működő folyadék feltöltését / cseréjét igényli.
Csatoló alkatrészválasztás
A kapcsoló alkatrészek (például a lyuk átmérőjének, a nyomaték minőségének) specifikációinak meg kell felelniük a motor és a főgép tengelyének átmérőjének és teljesítményének. Javasoljuk, hogy az eredeti Atlas Copco kiegészítőket használja a dimenziós pontosság és az anyagi megbízhatóság biztosítása érdekében, elkerülve az alacsonyabb szintű kiegészítők által okozott berendezések károsodását.
