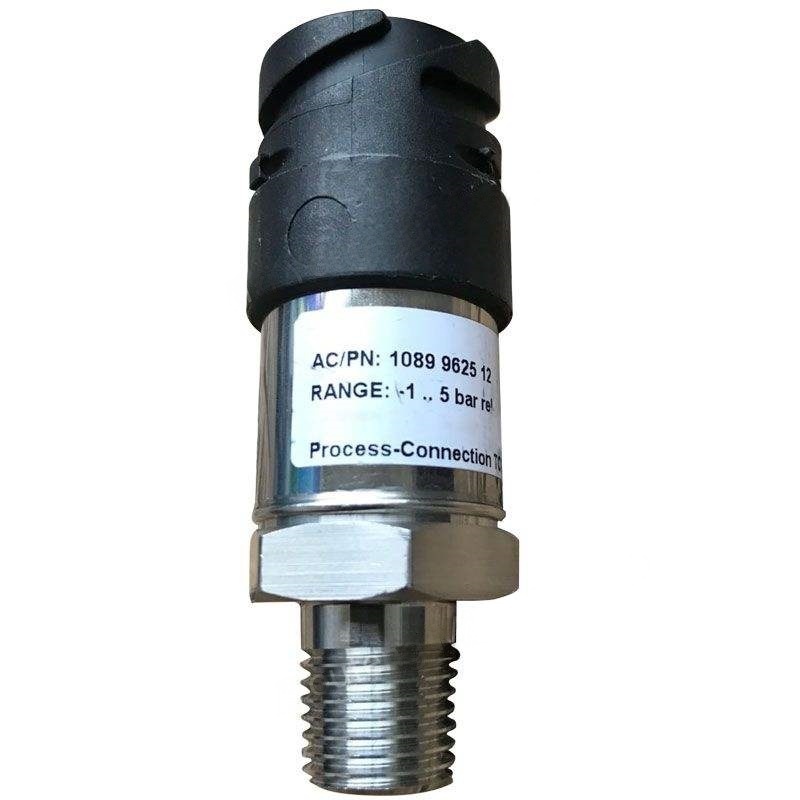

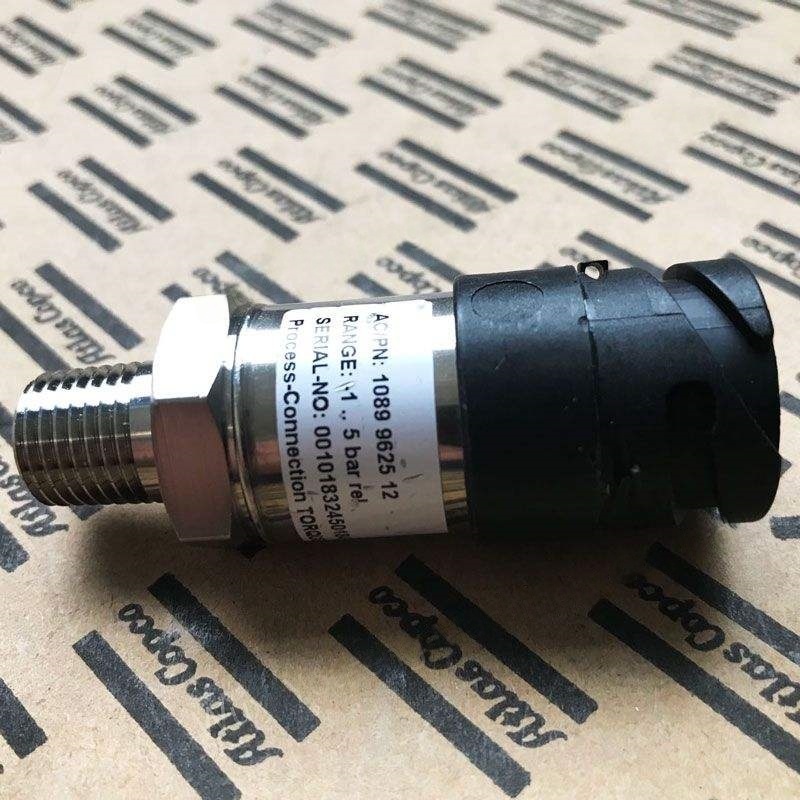

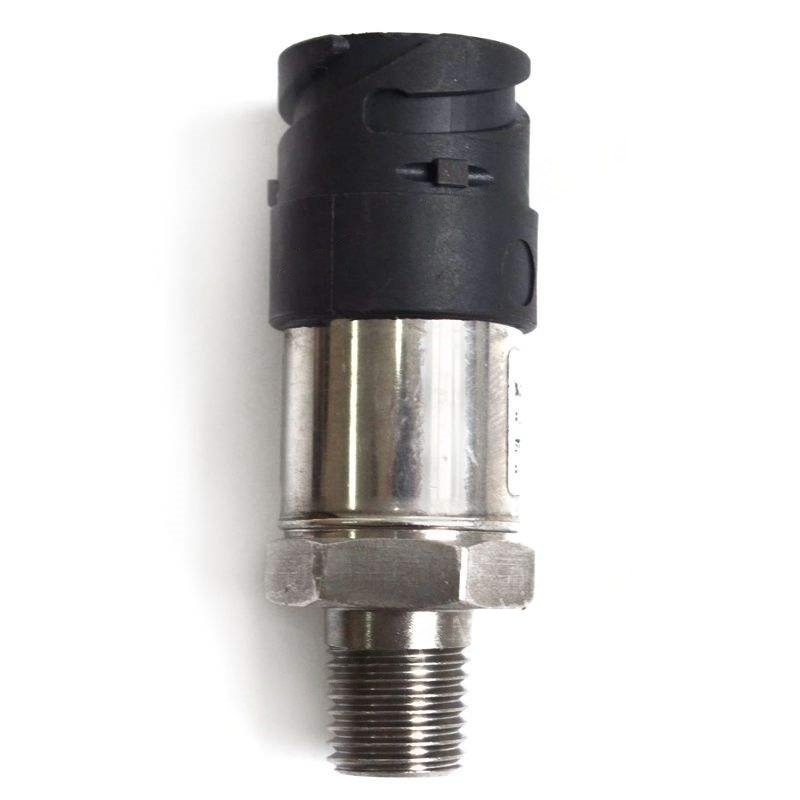

1089962512 Atlas Copco Sensor Press Parts

I. Működési elv

A nyomásérzékelő működése a fizikai hatások átalakulásán alapul. Három általános típus létezik:

Piezorsisterive hatás: A félvezető anyagok (például a szilícium) ellenállási értéke nyomásnak van megváltozik. Az ellenállásváltozást feszültségjelké alakítják egy Wheatstone -hídon keresztül.

Piezoelektromos hatás: Bizonyos kristályok (például kvarc) töltéseket generálnak, ha erőnek vannak kitéve. A töltési mennyiséget a nyomásérték közvetett megszerzésére mérjük.

Kapacitív hatás: A nyomásváltozások miatt a kondenzátorlemezek közötti távolság megváltozik, ezáltal megváltozva a kapacitási értéket, amelyet ezután elektromos jelzé alakítanak át.

Iii. Alapvető alkalmazás -forgatókönyvek

Nyomásszabályozás: Fenntartja a tárolótartály nyomását a beállított tartományon belül (például 0,6 - 0,8 MPa), automatikusan kirakodva, amikor a nyomás eléri a felső határot, és újraindul, amikor az alsó határ alá esik.

Biztonsági védelem: Figyelje a kipufogógáz nyomását. Amikor a nyomás meghaladja a határértéket, indítsa el a biztonsági szelepet vagy a vészhelyzetet a robbanás kockázatainak megakadályozása érdekében.

Energiahatékonyság -optimalizálás: A bemeneti és a kimeneti nyomáskülönbség megfigyelésével számolja ki a kompressziós arányt, és állítsa be a motor teljesítményét az energiatakarékosság elérése érdekében.

Hiba -diagnózis: A rendellenes nyomásingadozások (például a hirtelen nyomásesés) jelezhetik a szivárgást vagy a szelep meghibásodását.

Iv. A kiválasztás legfontosabb paramétere

Mérési tartomány: Válasszon a légkompresszor működési nyomása alapján. Általában ez 1,5 - 2 -szerese a működési nyomásnak (például, ha a működési nyomás 0,8 MPa, válassza ki a 0–1,6 MPa tartományt).

Pontossági fokozat: Az ipari fokozat általában ± 0,5% FS -t használ, míg a laboratóriumi vagy orvosi berendezések ± 0,1% FS -t igényelnek.

Kimeneti jel: Általában 4 - 20 mA (erős anti -interferencia, hosszú távú átvitelhez alkalmas), 0 - 10 V (jó kompatibilitás).

Interfész anyag: A korróziós környezetekhez válasszon rozsdamentes acél vagy kerámia interfész anyagokat.

Védelmi fokozat: Válassza ki az IP65 vagy magasabb védelmi fokozatot nedves vagy poros környezetekhez.

V. Telepítési és karbantartási tippek

Telepítési hely:

Kerülje a magas rezgéses (például a motor közelében) telepítését, és adjon hozzá egy ütéscsökkentő eszközt.

Győződjön meg arról, hogy a nyomás interfész függőlegesen lefelé van, hogy megakadályozzák a kondenzátum víz bejutását az érzékelő belső részébe.

Kalibrációs periódus: Javasoljuk, hogy évente egyszer kalibráljon. A nagy pontosságú alkalmazásokhoz hathavonta kalibráljon.

Hibaelhárítás:

Nincs jel kimenet: Ellenőrizze, hogy a tápegység és a vezetékek laza -e, és az érzékelő kiégett -e.

Nagy kimeneti érték ingadozás: Ennek oka lehet a csővezeték rezgése, a közepes pulzáció vagy az érzékelő öregedése.

Nulla sodródás: Újra kalibrálja vagy cserélje ki az érzékelőt.

Vi. Tipikus alkalmazási esetek

1. eset: A gyár légkompresszorja gyakran indul és leáll. A nyomásérzékelővel történő megfigyeléssel kiderült, hogy a tárolótartály nyomása túlságosan ingadozott. Az érzékelő telepítési helyzetének beállítása és a PID paraméterek optimalizálása után az indítási-állomány frekvenciája 30%-kal csökkent, meghosszabbítva a berendezés élettartamát.

2. eset: Az orvosi légkompresszorok piezorstisztikus érzékelőket (± 0,05% FS) használnak annak biztosítása érdekében, hogy a kimeneti nyomás 0,3 - 0,4 MPa -nál stabil legyen, megfeleljen az orvostechnikai eszközök szigorú követelményeinek.

Vii. A jövőbeli trendek

Intelligens: Integrálja a mikroprocesszorokat, támogatja a digitális kommunikációt (például a MODBUS) és az öndiagnózis funkciókat.

A tárgyak internete (IoT): Csatlakozzon a felhőalapú platformokkal a távirányító és a prediktív karbantartás elérése érdekében.

Alacsony energiafogyasztás: Használjon MEMS technológiát az energiafogyasztás csökkentésére, amely alkalmas az akkumulátorral működtetett hordozható eszközökhöz.
